части поршня-разделителя монтируется на фланцевом соединении цельная или лепестковая диафрагма из листовой стали диаметром, обеспечивающим проход снарядов-дефектоскопов, и толщиной, зависящей от диаметра нефтепровода, скорости потока и т.д., т.е. такой, при которой диафрагма при ударе о препятствия свободно прогибалась бы и поршень мог проходить дальше. Тем самым определяется наличие препятствия, но не устанавливается их количество и месторасположение. При наличии препятствий следующим пропускают поршень-калибр с жесткой диафрагмой и индикацией месторасположения. В местах остановки поршня-калибра трубопровод вскрывают, вырезают дефектный участок, а поршень-калибр пропускают дальше. По выбору заказчика ( эксплуатирующей организации) может быть сразу осуществлен пропуск поршня-калибра с индикацией месторасположения без предварительного пропуска проходящего поршня-калибра.

Выполнение указанной работы уже на стадии строительства позволит обеспечить в дальнейшем беспрепятственный пропуск очистных, инспекционных и других специальных устройств.

Выполнение внутритрубной диагностики нефтепроводов еще до ввода их в эксплуатацию должно быть приоритетным, а после создания или приобретения многоцелевых инспекционных снарядов - обязательным.

Для проведения внутритрубной диагностики компанией "Транснефть" создан и с 1991 г. работает Центр технической диагностики (ЦТД), оснащенный диагностическими приборами высокой разрешающей способности на все диаметры магистральных нефтепроводов типа "Калипер" для выявления имеющихся сужений (гофры, вмятины) и типа "Ультраскан" для определения дефектов тела трубы (коррозионные язвы, вырывы, выбоины, царапины). В перспективе в ближайшие год1 планируется ввод в эксплуатацию новых магнитных снарядов, которые кроме дефектов типа потери металла способны обнаружить дефекты и в кольцевых сварных швах, а также ультразвуковых снарядов для определения продольных трещин в нефтепроводах, в том числе трещин и трещинопо-добных дефектов в продольных сварных швах. Применение всех этих снарядов-дефектоскопов позволит обнаружить основные типы явных дефектов, встречающихся в трубопроводах на строящемся участке нефтепровода.

Связанные с этим сложности заключаются в необходимости строительства временных камер приема и пуска диагнос-

тических снарядов и многократной прокачки воды на диагностируемом участке. При наличии многоцелевого инспекционного снаряда необходимость в кратности прокачки воды резко сократится.

Выявленные дефекты, как правило, устраняют удалением дефектных мест. В зависимости от степени опасности, которую представляют те или иные дефекты, в отдельных случаях может быть принято решение о ремонте дефектных мест путем наложения муфт, шлифовки или даже их сохранения после идентификации дефектов, определения степени их опасности, необходимого ресурса и времени эксплуатации нефтепроводов. Определить степень опасности по выявленным дефектам и получить рекомендации по их устранению можно по методике и компьютерным программам, разработанным институтом ИПТЭР и ОАО "Центр технической диагностики (ЦТД) "Диаскан".

Испытание нефтепроводов

Испытание отремонтированных с заменой труб участков магистральных нефтепроводов на прочность и проверку на герметичность проводят после полной готовности участка (полной засыпки, обвалования или крепления на опорах, очистки полости, установки арматуры и приборов, катодных выводов и представления исполнительной документации на испытываемый объект).

Испытание участков нефтепроводов на прочность и проверку на герметичность следует осуществлять гидравлическим (водой, незамерзающими жидкостями) и как исключение - пневматическим (воздухом) способом.

Гидравлическое испытание нефтепроводов водой при отрицательной температуре воздуха допускается только при условии предохранения трубопровода, линейной арматуры и приборов от замораживания [21].

Нефтепровод, как правило, испытывают гидравлическим способом (рис. 3.9).

Гидравлический способ испытаний имеет ряд преимуществ:

1 ) при заполнении нефтепровода водой или другой жидкостью уже до испытания формируется в какой-то степени ложе трубопровода за счет веса трубы с водой и оттаивания мерзлого грунта (если имеется такой грунт). В нефтепроводе создаются напряжения, близкие к тем, которые возникнут в процессе эксплуатации, а их предельность в какой-то степени выявится при испытании:

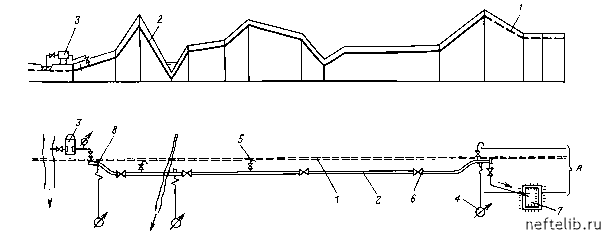

Рис. 3.9. Схема гидравлического испытания участка нефтепровода:

1 - существующий нефтепровод; 2 - прокладываемый участок нефтепровода; 3 - опрессовочный агрегат; 4 - манометр (вторичный прибор); 5 - воздухоспускной кран (вантуз); 6 - линейная арматура; 7 - амбар для сброса воды; 8 - датчик давления; А - опасная зона (150 - 200 м)
