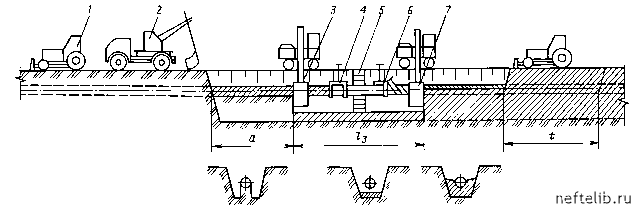

Рис. 5.3. Схема выборочного ремонта нефтепровода (длиной более 11-20 м в зависимости от диаметра) методом последовательных захваток:

1 - бульдозер; 2 - экскаватор; 3 - устройство для подкопа нефтепровода; 4 - устройство для очистки нефтепровода; 5 - лестница; 6 - устройство для изоляции нефтепровода; 7 - устройство для уплотнения грунта; t - участок нефтепровода, вскрытый ниже нижней образующей трубы; 13 - длина вскрытого участка нефтепровода с подкопом под трубой; t - длина шага засыпки траншеи

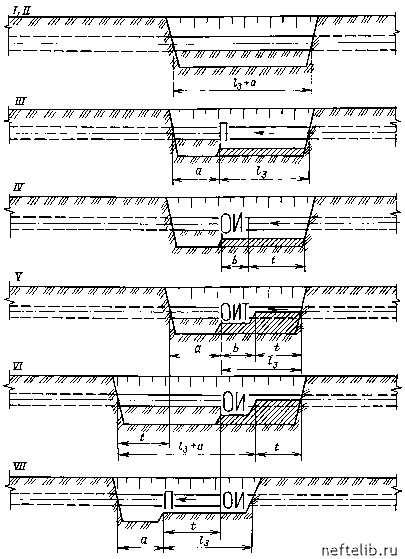

Рис. 5.4. Последовательность вынолнения ремонтных работ нри вскрытии ремонтируемого нротяженного участка нефтенровода методом захваток:

П - устройство подкопа; О - устройство очистки; И - устройство трамбовки (уплотнения); l3 - длина вскрытого участка с подкопом под трубой; а - длина участка, вскрытого ниже нижней образующей трубы; , - минимальная длина участка размещения машин и механизмов; t - длина шага поэтапного выполнения ремонтных работ

го изоляционного покрытия, после чего производят тщательный осмотр нефтепровода, обследуют дефектные места, уточняют соответствие дефектов данным внутритрубной дефектоскопии, определяют необходимость дополнительного дефектоскопического контроля.

По результатам осмотра нефтепровода и обследования дефектных мест окончательно выбирают способ восстановления стенки трубы и выполняют этот ремонт.

На третьем этапе наносят изоляционное покрытие, как правило, изоляционным устройством, обеспечивающим более качественное выполнение работ.

Нанесение грунтовки и нового изоляционного покрытия осуществляется на участке длиной t (см. поз. IV, рис. 5.4), где t - длина шага поэтапного выполнения ремонтных работ, с последующей проверкой изоляционного покрытия на адгезию, общую толщину, а также сплошность дефектоскопом.

При удовлетворительном состоянии изоляционного покрытия приступают к четвертому этапу - подсыпке и подбивке размельченного или мягкого грунта под нефтепровод на участке длиной l3 -fo (поз. V, рис. 5.1), где b - минимальная длина участка, необходимая для размещения ремонтных машин и механизмов на нефтепроводе, а также засыпки минеральным грунтом отремонтированного участка нефтепровода.

По завершении работ на первом участке переходят на следующий, повторяя весь комплекс работ, только вскрытие нефтепровода и разработку грунта под трубой устройством подкопа осуществляют на участке длиной t (см. поз. VI и VII, рис. 5.4).

На последнем участке вскрытие нефтепровода и последующие работы осуществляют в той же последовательности, что и на предыдущих участках, однако его протяженность а не должна превышать длину шага поэтапного выполнения работ.

Ремонт нефтепровода (очистка от старой изоляции, грунтовка, нанесение нового изоляционного покрытия) на концах протяженного участка нефтепровода, в местах монтажа и демонтажа очистных и изоляционных устройств производится вручную.

После завершения всех работ, включая засыпку траншеи минеральным грунтом, выполняют рекультивацию плодородного слоя почвы по всему участку бульдозером с планировкой полосы опущенным отвалом бульдозера или экскаватором и с планировкой полосы ковшом экскаватора.
