дельцев или организаций, эксплуатирующих эти коммуникации, выполнить предварительные работы по условиям согласования и принять такую схему перемещения и размещения технических средств, которая позволяет сохранить существующие коммуникации и обеспечить их нормальное технологическое функционирование (рис. 3.10).

В любом случае способы производства земляных работ на строительстве магистральных нефтепроводов определяются проектом и регламентируются требованиями СНиПа по земляным сооружениям, основаниям и фундаментам [26].

Земляные работы должны выполняться с обеспечением требований качества и обязательным пооперационным контролем всех технологических процессов.

Параметры земляных сооружений (ширина траншеи или насыпи, глубина выемки, высота насыпи, крутизна откосов) определяются проектом (рабочими чертежами) в соответствии с требованиями СНиПа по проектированию.

К началу работ по разработке траншеи должны быть получены:

письменное разрешение на право производства земляных работ в зоне расположения подземных коммуникаций, выданное владельцами или организациями, ответственными за эксплуатацию этих коммуникаций;

проект производства земляных работ;

наряд-допуск экипажу экскаватора (если работы выполняются совместно с бульдозерами и рыхлителями, то и машинистам этих машин) на производство работ.

Перед разработкой траншеи следует воспроизвести разбивку ее оси.

Основание траншеи должно быть выровнено в соответствии с проектом.

Разработка траншеи должна производиться одноковшовым экскаватором (рис. 3.11):

на участках с выраженной холмистой местностью (или сильнопересеченной), прерывающейся различными (в том числе водными) преградами;

на участках кривых вставок нефтепровода;

при работе в мягких грунтах с включением валунов;

на участках повышенной влажности;

в обводненных грунтах (на рисовых полях и орошаемых землях);

в местах, где невозможно или нецелесообразно использовать роторный экскаватор;

на участках, определенных проектом.

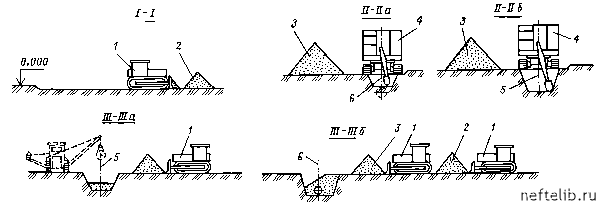

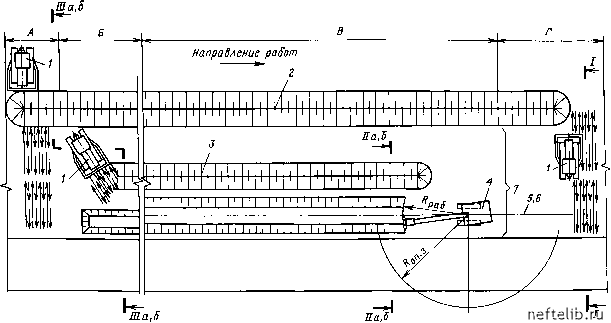

Рис. 3.10. Схема производства земляных работ при ремонте с заменой труб путем укладки в отдельную траншею:

1 - бульдозер; 2 - отвал почвенно-растительного грунта; 3 - отвал минерального грунта; 4 - экскаватор; 5 - ось траншеи; 6 - ось трубопровода; 7 - полоса снятия почвенно-растительного слоя; А - зона рекультивации; А - зона обратной засыпки; Q - зона вскрытия трубопровода; Ё - зона срезки почвенно-растительного слоя грунта; Ропз - радиус опасной зоны работы экскаватора; Рраб - рабочий радиус экскаватора; % - при вскрытии заменяемого участка трубопровода; • - при разработке новой траншеи; - рабочий ход бульдозера; - холостой ход бульдозера
