плуатирующих организаций) других коммуникаций, находящихся в одном техническом коридоре, в полосе отвода земель для ремонтируемого участка нефтепровода, а также проект производства земляных работ и наряд-допуск экипажам экскаваторов и бульдозеров на производство работ.

Перед разработкой траншеи необходимо восстановить разметку оси ремонтируемого нефтепровода и разбивку оси вскрываемой траншеи с установкой вешек не реже 50 м на равнинной местности и в характерных местах трассы нефтепровода и других коммуникаций (рис. 3.14).

Последовательность и процесс производства земляных работ в основном аналогичны применяемым при укладке вновь прокладываемого участка в отдельную траншею, за исключением двух особенностей:

отвал минерального грунта осуществляется преимущественно в сторону заменяемого нефтепровода;

на скальных грунтах разработку траншеи необходимо вести механическим (а не взрывным) способом.

При укладке нового нефтепровода по отметкам ниже заменяемого трубопровода по дну новой траншеи необхо-

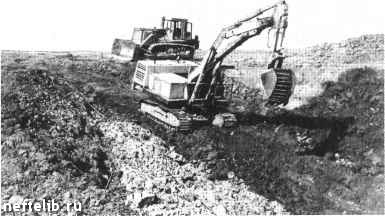

Рис. 3.14. Планировка трассы и разработка траншеи л\я вновь прокладываемого участка нефтепровода в совмещенную траншею

димо оставлять перемычки для предотвращения "сползания" в траншею заменяемого нефтепровода (рис. 3.15) [25]. Расстояние между перемычками должно быть не менее 15 - 20 м для нефтепроводов диаметром до 530 мм включительно и 20 - 25 м для нефтепроводов диаметром более 530 мм. Ширина перемычки зависит от диаметра работающего нефтепровода, типа грунта, дополнительного заглубления h и должна быть поверху не менее 1,0 м.

В зависимости от ожидаемого срока демонтажа отключаемого (отключенного) участка нефтепровода выполняют частичную (техническую) или полную (техническую и биологическую) рекультивацию земель.

В общем случае последовательность и процесс производства вскрышных работ по демонтажу отключенного участка нефтепровода в основном аналогичны применяемым при укладке нового участка нефтепровода в прежнее проектное положение после демонтажа заменяемого участка.

Отличие заключается в том, что вскрытие нефтепровода

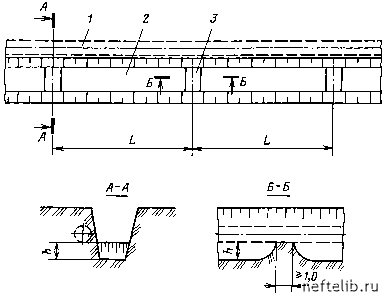

Рис. 3.15. Траншея с перемычками:

1 - заменяемый нефтепровод; 2 - траншея для нового нефтепровода; 3 - земляная перемычка; L - расстояние между перемычками; h - величина заглубления

необходимо выполнить с учетом возможности его демонтажа. Во всех случаях демонтируемый нефтепровод должен быть вскрыт не менее чем на половину диаметра при необходимости (возможности) повторного использования труб дляя других целей, в том числе хозяйственных. С целью их сохранения между стенкой трубы и ковшом сверху и сбоку трубы должно быть выдержано расстояние 15 - 20 см. Сквозной пробой стенок трубы в любом случае недопустим, так как это может привести к выходу оставшейся (скопившейся) нефти, промывочной жидкости или газа с вытекающими отсюда последствиями.

При необходимости повторного использования труб дляя демонтажа нефтепровода диаметром до 377 мм включительно в грунтах естественной влажности достаточно вскрыть трубопровод чуть более половины диаметра, при диаметрах 530- 820 мм - до низа трубы, а при диаметрах 1020 - 1220 мм - ниже низа трубы с частичным подкопом с одной или с обеих сторон.

По мере демонтажа и вывозки демонтированных труб с трассы необходимо немедленно производить засыпку траншеи. На нерекультивируемых землях траншею засыпают минеральным грунтом из отвала и дополнительно в случае необходимости (при демонтаже труб большого диаметра) из резерва грунта, созданного при укладке нового трубопровода, или из карьера; при этом устраивают валик грунта в виде правильной призмы высотой, равной величине возможной осадки грунта. На рекультивируемых землях засыпанный минеральный грунт сначала уплотняют, а затем наносят плодородный слой из временного отвала (при необходимости с последующей биологической рекультивацией).

3.6.2. ДЕМОНТАЖ ОТКЛЮЧЕННОГО УЧАСТКА НЕФТЕПРОВОДА

Демонтаж бывших в эксплуатации нефтепроводов связан с большой технической, пожарной и экологической опасностью. Поэтому работы по демонтажу нефтепроводов необходимо выполнять с большой тщательностью.

Демонтаж нефтепровода начинается с подготовки заменяемого участка к отключению. До отключения нефтепровода необходимо с помощью скребков и разделителей очистить внутреннюю полость участка от пристенных отложений парафина и грязи, так как они при непосредственном демонтаже будут основным источником опасности.

Освобождение участка от нефти необходимо осуществить
