правило, подземной, за исключением переходов через ущелья, овраги, узкие оползневые участки и осыпи большой мощности, глубокие селевые потоки, где необходимо предусматривать надземные переходы. В особо стесненных условиях возможна прокладка в специально построенных тоннелях, трасса которых должна быть прямолинейной. Конструкция и размеры поперечного сечения тоннеля проектируются с учетом экономичности способов производства работ и условий эксплуатации нефтепровода.

При проектировании трассу нефтепровода в горах следует назначать преимущественно по долинам рек или по горным участкам вблизи водоразделов, избегая неустойчивых и крутых склонов, районов селевых потоков, оползней, осыпей снежных лавин, горных паводков и других неустойчивых участков. Мощные оползневые участки большой протяженности следует обходить выше оползневого склона или ниже участка выдавливания грунта. На участках с интенсивными селевыми потоками прокладку нефтепроводов необходимо вести вблизи водораздела либо ниже корпуса выноса селевых масс. Если при проектировании трассы в горах обойти такие участки не удается, то подземную прокладку проектируют во всех случаях с заглублением нефтепровода ниже плоскости скольжения грунтов (в грунт, не подверженный деформациям) на оползневых участках и ниже зоны возможного размыва дна и берегов русел селевых потоков.

Если на пересечении оползневых участков и селевых потоков невозможно обеспечить надежность нефтепровода без специальных мероприятий, то при проектировании таких пересечений необходимо предусматривать устройство сооружений, улавливающих, задерживающих и направляющих сели, или мероприятия, направленные на стабилизацию оползневых и соленосных участков [10].

При прохождении трассы нефтепровода в горной местности по крутым продольным уклонам должна производиться их планировка путем срезки грунта и уменьшения угла подъема. Эти работы должны выполняться по всей ширине полосы отвода бульдозерами, которые, срезая грунт, передвигаются сверху вниз и сталкивают его к подножию склона вне пределов строительной полосы. Траншея должна быть выкопана не в насыпном грунте, а в материковом. Устройство насыпи возможно только в зоне прохода транспортных машин [26].

Землеройные, транспортные и строительные машины на гусеничном и пневмоколесном ходу с прицепным или навес-

ным оборудованием могут работать на косогорах крутизной не более 8°.

При большей крутизне склонов необходимо предусматривать устройство рабочей полосы (полки) с поперечным уклоном не более 5°, по которой должен обеспечиваться проход строительной техники и проезд автотранспорта в процессе эксплуатации трубопроводов со съездами и въездами. Полки на косогорах следует проектировать двух типов: полувыемки-полунасыпи, когда насыпной грунт используется для прохода техники (рис. 6.1), и полки, располагаемые в выемке на материковом грунте (рис. 6.2), причем первый тип - на косогорах с уклонами до 18° (1:3), а второй - на косогорах с уклонами, превышающими 1 8°. При проектировании полок первого типа необходимо учитывать влажность и физико-механические свойства грунтов отсыпки полунасыпи и сезон строительства. Во всех случаях для устройства полунасыпей не следует применять жирные глины, меловые, тальковые и трепельные грунты. Отсыпка полунасыпей мелкими пылева-тыми песками и глинистыми грунтами зимой допускается только при влажности их, не превышающей границы раскатывания.

Для нефтепроводов, укладываемых по косогорам с поперечным уклоном свыше 35°, следует предусматривать устройство подпорных стен.

На устойчивых косогорах крутизной до 1 2° (1 :5) и высотой полунасыпи до 1 м необходимо срезать дерн, при большей высоте этого не требуется, но перед отсыпкой полунасыпи из глинистых грунтов следует вспахивать основание. При крутизне косогора от 12 до 18° (от 1:5 до 1:3) в пределах основания полунасыпи должны устраиваться уступы шириной от 1 до 3 м с уклоном 1-2 % в направлении падения косогора (рис. 6.3). При высоте уступов до 1 м стенки их должны быть вертикальными, а при большой высоте - с откосом крутизной 1:0,5. На косогорах, сложенных из дренирующих грунтов ( рыхлые пески, гравий, галька, дресва, обломки сла-бовыветривающихся пород и т.п.), не покрытых растительностью, устройство уступов не требуется.

При проектировании полок на косогорах необходимо назначать заложение верхового и низового откосов с таким расчетом, чтобы в процессе строительства и последующей эксплуатации обеспечивалась устойчивость откосов. Расчет устойчивости низовых откосов рекомендуется вести методом круглоцилиндрических поверхностей с учетом воздействия нагрузок от работающих машин и механизмов. При отсут-

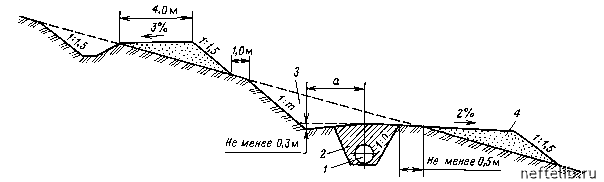

Рис. 6.1. Полка, располагаемая в полувыемке-полунасыпи:

1 - трубопровод; 2 - траншея; 3 - полувыемка; 4 - полунасыпь
