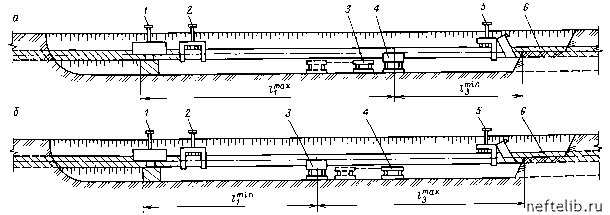

Рис. 4.3. Схема расстановки ремонтных машин и механизмов при ремонте с использованием двух опор-крепей:

t - нефтепровод поддерживается опорой-крепью 4; • - то же опорой-крепью 3; 1 - подкапывающая машина; 2 очистная машина; 3, 4 - опоры-крепи; 5 - изоляционная машина; 6 - нефтепровод

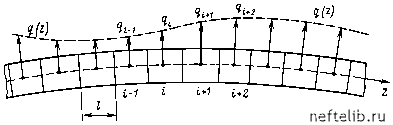

Рис. 4.4. Разбивка участка на конечные элементы

нимается за упругий стержень (прямолинейный или криволинейный), поперечное сечение в нагруженном состоянии остается плоским и сохраняет свою круговую форму.

Расчетная схема трубопровода выбирается в зависимости от расстановки ремонтных машин и механизмов в р емонт-ной колонне.

Изгибающие моменты в трубопроводе определяются методом перемещений. ИПТЭР разработана методика, которая позволяет найти значения изгибающих моментов на опорах и нагрузок, действующих на опоры, для различных схем расстановки машин и механизмов [13].

Наиболее удобной из разнообразных расчетных схем является вычисление изгибающих моментов с применением метода конечных элементов и метода постепенного приближения. При этом нефтепровод вдоль оси представляется в виде отдельных элементов (узлов) определенной длины, на которые действуют обобщенные дискретные нагрузки q, приложенные в их центрах (рис. 4.4). При рассмотрении условия локального равновесия элементов нефтепровода предлагается общая зависимость для определения упругой линии нефтепровода:

6E/ 3 6

(4.24)

где V - смещение соответственно i-го и соседних элементов рассматриваемого участка нефтепровода, м; - суммарное значение нагрузок, действующих на каждый элемент нефтепровода (включая сосредоточенные силы - вес ремонтных машин, усилие грузоподдерживающих и подъемных уст-р ойств и распределенные силы - отпор грунта, вес нефтепровода, вес присыпанного на нефтепровод грунта), кН.

Нагрузку следует определять в целом по следующей алгебраической зависимости:

Рис. 4.5. Схема ремонтируемого участка нефтепровода

дг = дп + дн + дгр + + P-, (4.25)

где дп - вес трубы, изоляционного покрытия и перекачиваемого продукта, кН; дгр - отпор грунта на нефтепровод снизу, кН; Ri - усилие грузоподъемных устройств (например, усилие на крюках трубоукладчиков), кН; Р - вес ремонтных машин, кН; дн - вес грунта, действующий на нефтепровод сверху (присыпанного, уплотненного), кН.

Знаки нагрузок выбираются так: если нагрузка направлена вверх - плюс, если вниз - минус. При отрыве нефтепровода от грунта снизу отпор грунта равен нулю.

Смещения yI, yI-1, yI+2 являются искомыми величина-

ми, зависящими от д,.

На рис. 4.5 приведена наиболее характерная схема ремонтируемого участка нефтепровода. Ремонтная колонна движется справа налево.

Участок 1. Нефтепровод защемлен в уплотненном грунте. Высота грунта над трубой равна h1 . На трубу действуют вес трубы, давление грунта сверху ghl и отпор грунта снизу.

Отпор уплотненного грунта дгр практически можно определить исходя из условия, что грунт обладает свойством сопротивляться деформации сжатия по линейному закону.

Отпор грунта следует определять в зависимости от смещения нефтепровода по формуле

дгр = дг0р - c 1V1, кН, (4.26)

где = -(дп + ghl ) - начальный параметр отпора грунта,

равный суммарному весу трубы и грунта; V - смещение трубы по высоте относительно ее начального положения, м; с1 -
