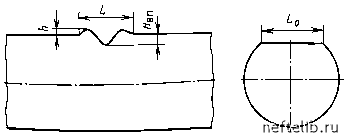

Рис. 4.9. Гофр на теле трубы:

L, L0 - размер гофра соответственно вдоль образующей и по окружности трубы; Нвп - глубина впадины гофра; h - высота вершины гофра

размер дефекта по окружности трубы L0;

максимальная стрела прогиба вмятины (глубина) Н;

максимальная глубина впадины Нвп и максимальная высота вершины гофра h;

для гофра измеряются высота вершин и глубина впадин, число вершин и впадин.

Проводится магнитопорошковый контроль поверхности дефекта геометрии на наличие трещин в основном металле и сварных швах.

При наличии сварных швов в районе дефекта должен пр о-водиться ультразвуковой контроль сварных швов.

При наличии дополнительного дефекта необходимо пр ово-дить контроль параметров этого дефекта в соответствии с его типом.

Инструменты и приборы для линейка, рулетка,

штангенциркуль, штангенглубиномер, микрометр-глубиномер, универсальный шаблон сварщика, специальный инструмент для замера геометрических параметров, ультразвуковой толщиномер, ультразвуковой дефектоскоп, переносной маг-нитопор ошковый дефектоскоп.

2. Расслоение металла с выходом на поверхность

Проводится визуальный контроль дефекта с помощью лупы, в процессе которого должно проверяться наличие:

выхода расслоения на поверхность трубы;

возможных дополнительных дефектов в зоне расслоения.

Проводится магнитопорошковый контроль поверхности дефектной зоны на наличие тре щин в основном металле и сварных швах, а также с целью обнаружения границы выхода расслоения на поверхность.

Проводится ультразвуковая дефектоскопия с целью опре-

деления глубины расслоения; уточнения границ дефекта и вы-хода его на поверхность.

Контролируемые параметры (рис. 4.10):

размеры дефекта вдоль образующей трубы L и по окружности трубы L0;

максимальная глубина расслоения d;

протяженность границы выхода на поверхность Lв.

Определение глубины расслоения следует проводить ультразвуковым толщиномером или ультразвуковым дефектоскопом с прямым преобразователем.

Границы дефекта определяют с помощью ультразвукового дефектоскопа с наклонными преобразователями.

При контроле с помощью ультразвукового дефектоскопа необходимо применять совмещенную и раздельную схемы включения преобразователей.

Схема включения преобразователей должна выбираться в зависимости от глубины залегания расслоения (расстояния от внешней поверхности стенки трубы до расслоения). При глубине залегания расслоения менее 2 мм следует применять раздельную схему включения преобразователей.

Измерение толщины стенки выполняется дискретно - в отдельных точках. Перед проведением измерений в районе расположения дефекта производится разметка поверхности трубы на точки, в которых необходимо проводить измерения (например, узлы координатной сетки с шагом 30 - 50 мм, оси которой ориентированы вдоль и по окружности

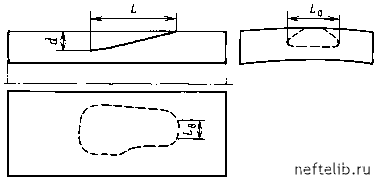

Рис. 4.10. Расслоение металла стенки трубы нефтепровода с выходом на ее поверхность:

L, L0 - размер расслоения соответственно вдоль образующей и по окружности трубы; Lв - протяженность границы выхода расслоения металла на поверхность трубы; d - максимальная глубина расслоения

трубы). Точки измерений должны быть пронумерованы. Разметка проводится по схеме, предварительно нанесенной на изображение дефекта, полученное по данным ВИС. Схема должна иметь привязку к ближайшим ориентирам нефтепровода (поперечный и продольный сварные швы). Разметка не должна стираться при осуществлении процесса измерения.

Границы выхода расслоения на поверхность должны уточняться с помощью лупы 4-10-кратного увеличения и метода цветной дефектоскопии.

При наличии сварных швов в районе дефекта должен проводиться контроль и сварных швов.

При наличии дополнительного дефекта должен осуществляться контроль параметров дополнительного дефекта в соответствии с его типом.

Инструменты и приборы для ДК: рулетка, лупа, ультразвуковой толщиномер, ультразвуковой дефектоскоп, пенетра-ционный набор для цветной дефектоскопии, переносной маг-нитопорошковый дефектоскоп.

3. Расслоение и расслоение в околошовной зоне

Проводится визуальный контроль дефекта на наличие возможных дополнительных дефектов в зоне расслоения.

Осуществляется магнитопорошковый контроль поверхности дефектной зоны на наличие трещин в основном металле и сварных швах.

Проводится ультразвуковая дефектоскопия с целью:

определения глубины расслоения;

определения границ дефекта и примыкания расслоения к сварному шву.

Перед проведением дефектоскопии выполняется разметка поверхности трубы в районе дефекта аналогично вышесказанному (узлы координатной сетки с шагом 30-50 мм).

Глубину залегания расслоения следует определять с помощью ультразвукового толщиномера или ультразвукового дефектоскопа с прямым преобразователем.

Контролируемые параметры расслоения стенки трубы

(рис. 4.11 ):

размеры дефекта вдоль образующей трубы L и по окружности трубы L0;

глубина расслоения d;

глубина залегания расслоения от внешней поверхности стенки трубы h.

Контролируемые параметры расслоения стенки трубы в околошовной зоне (рис. 4.12):
