разна газовая резка; при необходимости повторного использования по назначению (для транспортировки жидкости) в небольших объемах для собственных нужд - механическаяя резка труборезными установками, обеспечивающими одновременно частичную подготовку фаски для последующей сварки; при наличии по трассе вблизи демонтируемого участка нефтепровода наземных сооружений (ВЛ, воздушной линии связи, блок-боксов систем телемеханики, КТП, надземных участков трубопроводов, линейной арматуры и т.п.) - газовая и механическая резка; в остальных случаях - резка взрывом. Последний вид резки выполняют чаще всего в траншее, кроме случая, когда демонтируемый нефтепровод уложен рядом с действующим. Это позволяет избежать воздействия на наземные сооружения.

В общем виде демонтаж нефтепровода осуществляется в следующем порядке:

разработка приямков для пропуска троллейных подвесок трубоукладчиков под нефтепроводом;

расстановка трубоукладчиков с соблюдением технологических параметров для данного диаметра нефтепровода и подъем начального участка, монтаж очистной машины перед трубоукладчиками;

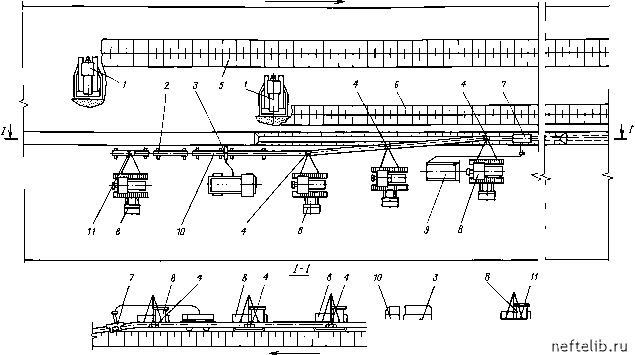

подсыпка бульдозером из отвала минерального грунта в траншею при резке труб в траншее для обустройства на ее дне земляных опор-перемычек с габаритами, достаточными для обеспечения принятого способа резки труб; при резке труб над траншеей - засыпка траншеи минеральным грунтом с устройством по верху траншеи земляных опор достаточных габаритов или укладкой деревянных лежек; при резке труб, выносимых за пределы траншеи с укладкой на лежки, - засыпка траншеи минеральным грунтом с устройством (при необходимости) грунтовых опор для предотвращения сползания трубопровода в траншею (рис. 3.16,

3.17);

подъем, очистка и укладка демонтируемого участка нефтепровода путем одновременного перемещения трубоукладчиков соблюдением технологических параметров;

резка демонтируемого участка нефтепровода на отдельные трубы или секции;

погрузка, транспортировка и выгрузка секций труб в местах складирования;

очистка трассы от загрязнения при непредвиденном стоке с трубы остатков нефти или промывочной жидкости;

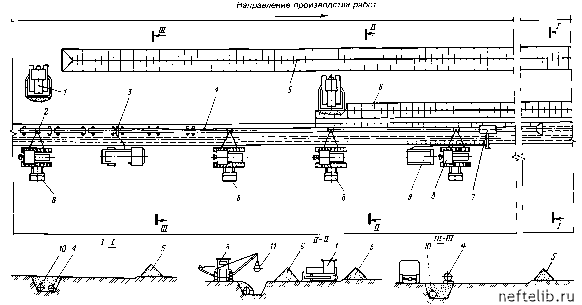

Рис. 3.16. Принципиальная схема демонтажа участка нефтепровода:

1 - бульдозер; 2 - клещевой захват; 3 - труборезная установка; 4 - демонтируемый нефтепровод; 5 - отвал почвенно-растительного слоя грунта; 6 - отвал минерального грунта; 7 - очистная машина; 8 - кран-трубоукладчик; 9 - передвижная электростанция; 10 - вновь проложенный нефтепровод; 11 - троллейная подвеска

Направление производства ра5от

Направление производства равот .
