подробно изложены в проекте производства работ. При определении времени, необходимого для заполнения нефтепровода и его опрессовки, надо учесть время на исправление вероятных дефектов, выявленных в процессе опрессовки.

Вариант III. Нефтепровод уложен в мерзлый грунт, или глубина промерзания грунта, с учетом времени на опрессо-вочно-продувочные работы, опустится ниже середины нефтепровода, но протекание жидкости или воздуха возможно по всему участку.

В данном случае наиболее целесообразный, а возможно, и единственно верный вариант - опрессовка участка нефтепровода воздухом. Для обеспечения безопасности населенных пунктов, промышленных и сельскохозяйственных предприятий и т.д. участок необходимо разделить на более мелкие участки (20-30 км), организовав круглосуточную охрану.

Окончательное решение принимается и закладывается в проект производства работ (ППР).

После опрессовки нефтепровода в зимний период, особенно при II и III вариантах, участок трассы подлежит периодическому тщательному обследованию до полного оттаивания грунта.

После завершения всех работ по ремонту нефтепровода (строительству нового участка) и контрольной 72-часовой перекачке при установленном технологическом режиме составляется акт приемочной комиссии на приемку отремонтированного (построенного) участка в эксплуатацию.

6.2.2. РЕМОНТ НЕФТЕПРОВОДОВ С ЗАМЕНОЙ НАРУЖНОГО ИЗОЛЯЦИОННОГО ПОКРЫТИЯ

Капитальный ремонт подземных нефтепроводов с заменой изоляции в зимнее время производится [19]:

с подъемом нефтепровода в траншее (поточный метод); с подъемом и укладкой нефтепровода на лежки в траншее; без подъема нефтепровода.

Технологические операции с подъемом нефтепровода в траншее выполняются в три этапа (рис. 6.13).

Этап 1. Работы, выполняемые в летнее время, до промерзания грунта:

уточнение положения нефтепровода;

снятие плодородного слоя грунта, перемещение его во временный отвал по одну сторону траншеи и планировка полосы в зоне прохода ремонтной техники, разработка траншеи

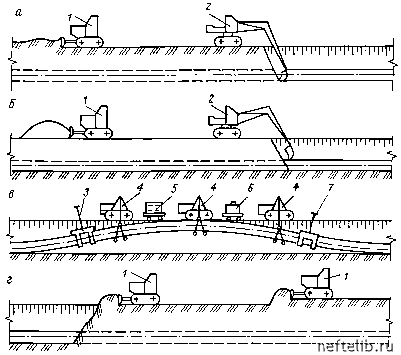

Рис. 6.13. Схема расстановки машин и механизмов и выполнения технологических операций при ремонте нефтепроводов диаметром 530-720 мм в зимнее время:

а - I этап (снятие плодородного слоя и разработка траншеи); б - II этап (очистка траншеи от снега); , - II этап (очистка нефтепровода, нанесение грунтовки и нового изоляционного покр ытия); „ - III этап (об ратная засыпка траншеи и рекультивация плодородного слоя); 1 - бульдозер; 2 - экскаватор; 3 - очистная машина; 4 - трубоукладчик; 5 - электростанция; 6 - емкость с грунтовкой; 7 - изоляционная машина

до нижней образующей нефтепровода и размещение отвала грунта по другую сторону траншеи;

ручная доработка грунта вокруг нефтепровода;

визуальный осмотр и обследование дефектных мест по данным внутритрубной дефектоскопии и при необходимости их срочный ремонт;

установка защитных ограждений в случаях, предусмотренных документацией на ремонтные работы.

Этап 2. Работы, выполняемые в зимнее время:

очистка от снега траншеи и зоны прохода ремонтной техники на суточный объем выполнения ремонтных работ;

подъем и поддержание нефтепровода;

очистка нефтепровода от старого изоляционного покрытия;

сплошной визуальный осмотр нефтепровода; нанесение грунтовки и нового изоляционного покрытия; нанесение защитной обертки;

контроль качества нового изоляционного покрытия; визуальный осмотр дна траншеи и уборка крупных комьев, при необходимости подсыпка мягкого грунта; укладка нефтепровода.

Этап 3. Работы, выполняемые после оттаивания отвалов грунта:

откачка воды из траншеи (при наличии);

осмотр и контроль качества изоляционного покрытия, при необходимости ремонт дефектных участков;

засыпка траншеи грунтом;

рекультивация плодородного слоя почвы.

Технологические операции с подъемом и укладкой трубопровода на лежки выполняются в три этапа (рис. 6.14).

Этап 1. Работы, выполняемые в летнее время, до промерзания грунта:

уточнение положения нефтепровода;

снятие плодородного слоя грунта, перемещение его во временный отвал по одну сторону траншеи и планировка полосы в зоне прохода ремонтной техники, разработка траншеи до нижней образующей нефтепровода и размещение отвала грунта по другую сторону траншеи;

ручная доработка грунта вокруг нефтепровода;

визуальный осмотр и обследование дефектных мест по данным внутритрубной дефектоскопии и при необходимости их срочный ремонт;

установка защитных ограждений в случаях, предусмотренных документацией на ремонтные работы.

Этап 2. Работы, выполняемые в зимнее время:

очистка от снега траншеи и зоны прохода ремонтной техники на суточный объем выполнения работ;

подъем, очистка и укладка нефтепровода на лежки;

сплошной визуальный осмотр стенки нефтепровода;

выполнение сварочных работ (при необходимости);

подъем нефтепровода;

нанесение грунтовки и нового изоляционного покрытия;

нанесение защитной обертки;

контроль качества изоляционного покрытия;

снятие лежек;
