Продольные кромки муфт, колец, сегментов должны быть обработаны под несимметричную У-образную разделку (рис. 4.27). Рекомендуется делать выборку под металлическую про-кладку толщиной 2 мм или стеклоткань. При выполнении сварного шва вдоль боковой образующей нефтепровода нижнюю кромку можно сделать без скоса.

Все кр омки заплат и поперечные кромки муфт, привариваемые без технологических сегментов и колец, должны быть обработаны под углом а = 45 - 90° без притупления. Наибольшая прочность достигается при а « 45° (рис. 4.28).

Поперечные кромки муфт с технологическими кольцами, а также одна из кромок технологических колец должны б ыть подготовлены под сварку под углом 40-50° без притупления (рис. 4.29).

Накладные элементы должны плотно прилегать к наружной поверхности трубы.

Непосредственно перед сваркой кр омки накладных элементов, прилегающие к ним внутренние и наружные повер х-ности очищают на ширину не менее 10 мм. На участках по-

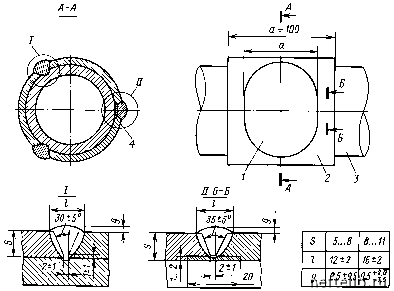

Рис. 4.27. Схема монтажа ремонтной заплаты с технологическими сегментами:

1 - заплата; 2 - технологические сегменты; 3 - труба; 4 - подкладка 290

Рис. 4.28. Разделка кромок и сварка муфт и заплат без технологических колец и сегментов:

1 - накладной элемент (заплата, муфта); 2 - сварной шов; 3 - ремонтируемая труба; а - угол разделки кромок накладного элемента (а « « 45°); в - угол перехода сварного шва от накладного элемента к поверхности трубы (в > 150°)

Рис. 4.29. Схема сборки и монтажа ремонтной заплаты с технологическими кольцами:

1, 3 - технологическое кольцо; 2 - муфта; 4 - сварной поперечный шов ремонтируемого нефтепровода; 5 - нефтепровод; 6 - продольный шов ремонтируемого нефтепровода; 7 - продольный шов технологического кольца; 8 - стенка нижней полумуфты; 9 - стенка верхней полумуфты; 10 - ремонтируемая труба нефтепровода; 11 - подкладка

верхности трубы, прилегающих к кромкам заплат и муфт, шириной не менее четырех толщин стенки трубы производят очистку до металлического блеска.

Места повреждений металла труб должны быть очищены

от ржавчины и покрыты материалом, предотвращающим развитие коррозионного процесса.

Непосредственно перед сваркой по периметру накладных элементов ультразвуковым толщиномером определяют толщину стенки трубы с точностью ± 0,1 мм.

Накладные элементы устанавливают на поверхность трубы, стягивают до получения необходимого зазора и удерживают с помощью сборочных скоб или центратором.

Технологические кольца следует собирать аналогично сборке муфт. Скошенная кромка должна быть обращена к муфте. Зазор между муфтой и технологическим кольцом или заплатой и технологическими сегментами должен быть в пределах 4-6 мм.

Приварка продольных швов накладных элементов к стенке нефтепровода не допускается.

На месте сборки продольных швов должна быть уложена пластина толщиной 2 мм или стеклоткань шириной 1 00- 1 50 мм.

Накладные элементы без технологических сегментов, штуцеры для вентиля приваривают угловыми швами, имеющими форму неравнобедренного треугольника с основанием не менее 1 ,5 толщины накладных элементов или стенки трубы. Переход от шва к поверхности трубы должен быть плавным и образовывать угол в 150° (см. рис. 4.28). Муфты без технологических колец приваривают аналогичным образом.

Продольный и поперечный сварные швы муфт и технологических колец, а также круговой шов заплаты и технологических сегментов должны перекрывать основной металл в каждую сторону от шва на 2-3,5 мм и иметь усиление высотой 1-2 мм с плавным переходом к основному металлу. Если усиление больше 2 мм, то его снимают до необходимого уровня шлифовкой.

В целях улучшения качества сварного шва рекомендуется начало и конец каждого слоя смещать по периметру накладных элементов.

При сварке угловых швов кратер следует выводить на металл накладного элемента с последующей его заваркой и зачисткой.

Перед каждым последующим зажиганием сварочной дуги, а также перед наложением последующих швов необходимо удалять шлак, брызги наплавленного металла.

Укрепляющая накладка тройника (отвода) должна привариваться к стенке трубопровода аналогично приварке муфт с технологическими кольцами.
