---" Рабочий ход

Рис. 6.4. Схема разработки полок на склонах поперечными проходами бульдозера

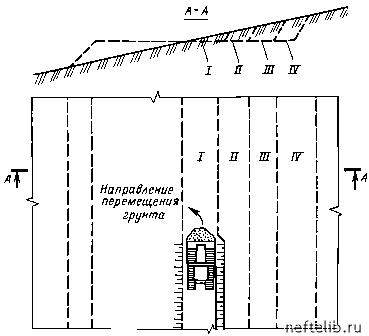

Рис. 6.5. Схема разработки полок на склонах продольными проходами бульдозера:

1-1V - призмы разработанного грунта

его необходимо якорить бульдозером или трактором. Окончательная доработка и планировка полки производится бульдозером.

При устройстве полок и рытье траншеи в горной местности рыхление неразборной скалы можно осуществлять тракторными рыхлителями или буровзрывным способом. Рыхле-

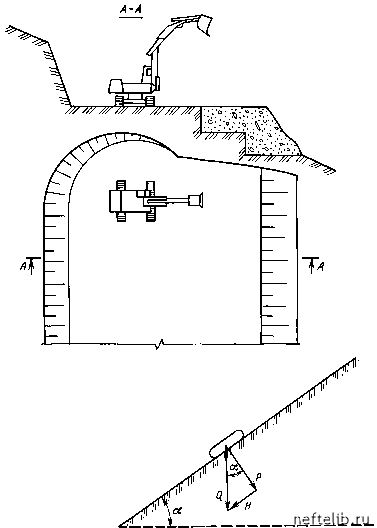

Рис. 6.6. Схема разработки полок экскаватором

Рис. 6.7. Схема проверки устойчивости машин на скольжение

ние скальных грунтов следует выполнять взрывами шпуровых зарядов, исключающих возможность появления трещин в породах, прилегающих к месту взрыва. Масса допустимого эквивалентного заряда одновременно взрываемой группы одиночных шпуровых зарядов должна определяться проектом производства работ.

Применение массовых взрывов на выброс для образования полок не допускается.

Способы бурения шпуров и скважин, а также методы заряжания и взрывания зарядов при устройстве полок в горных районах и траншей на полках аналогичны способам, применяемым при разработке траншей в скальных грунтах на равнинной местности.

Земляные работы по разработке траншей на полках должны вестись с опережением вывозки труб на трассу.

Траншеи на полках в мягких грунтах и сильновыветриваю-щихся скальных породах должны разрабатываться одноковшовыми и роторными экскаваторами без рыхления.

На участках с плотными скальными грунтами перед разработкой траншеи грунт рыхлят взрывным способом. Рыхление скальных грунтов взрывами шпуровым методом производят одновременно под траншеи для нефтепровода и кабеля связи (при необходимости). Траншею под кабель связи разрабатывают после засыпки нефтепровода.

Крутизна откосов траншей в скальных грунтах устанавливается проектом.

При производстве взрывных работ по устройству траншей и полок для вторых ниток трубопроводов массу зарядов следует назначать с учетом сейсмического воздействия на действующий трубопровод.

Землеройные машины при разработке траншей должны перемещаться по тщательно спланированной полке, при этом одноковшовые экскаваторы, оборудованные обратной лопатой, могут перемещаться так же, как и при сооружении траншей в скальных грунтах на равнинной местности, по настилу из металлических или деревянных щитов.

Отвал грунта из траншеи должен размещаться у бровки откоса полувыемками, с правой стороны полки по ходу разработки траншеи. Если отвал грунта располагается в зоне проезда, то грунт планируют по полке и утрамбовывают бульдозерами.

При работе в скальных грунтах на продольных уклонах более 10° устойчивость экскаваторов должна проверяться на скольжение (сдвиг) (рис. 6.7). Предельное состояние, при ко-
