слышны на границах опасной зоны. Средства подачи сигналов необходимо установить и опробовать до начала взрывных р абот.

13. Подготавливают и выставляют расчет и средства пожаротушения.

14. Осуществляют монтаж системы генерирования высо-кократной пены при резке трубопровода с остатками нефти на стенках.

Система генерирования высокократной пены (рис. 7.5) состоит из генератора высококр атной пены 7, корпуса огнетушителя ОВП-100.01 8, служащего емкостью для пенообразу-ющего раствора, компрессорной станции 6, напорного резинового рукава 10 для подачи сжатого воздуха и резинового напорного рукава 9 для подачи пенообразующего раствора. В качестве запорной арматуры применяются запорные муфтовые вентили 1-5.

Рис. 7.5. Система генерирования высокократной пены:

1, 2, 4 - вентили регулирования расхода воздуха; 3 - вентиль для стравливания остаточного давления; 5 - вентиль расхода пенообразователя; 6 - компрессор; 7 - пеногенератор; 8 - корпус огнетушителя с раствором пенообразователя; 9 - линия подачи раствора пенообразователя; 10 - линия подачи воздуха к пеногенератору; 11 - отверстие для закачки в трубопровод пены; 12 - контрольные отверстия; 13 - трубопровод

ысокократной

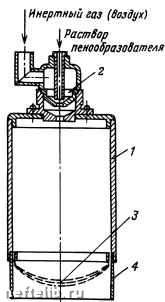

Рис. 7.6. Генератор пены:

1 - корпус; 2 - распылительная головка; 3 - пакет сеток; 4 - насадка

Присоединение напорных рукавов производится с помощью хомутов.

При необходимости подачи пены внутрь трубопровода в требуемом направлении целесообразно применять пеновод, в качестве которого используют пожарный рукав, присоединяемый к пеногенератору.

Пожарная автоцистерна для подачи пенообразующего раствора должна быть укомплектована в соответствии с паспортом, иметь техническую документацию и находиться в исправном состоянии.

Воздушно-компрессорная станция для выработки сжатого воздуха должна быть укомплектована технической документацией и иметь следующие технические характеристики: подача - не менее 5 м3/мин, рабочее давление - не менее

0,4 МПа.

Пеногенератор для создания высокократной воздушно-механической пены (рис. 7.6) должен генерировать мелкодисперсную пену кратностью не менее 200 и обеспечивать производительность не менее 1 ,5 м3/мин.

Для получения пены высокой устойчивости используется пенообразователь "Сампо".

15. Для контроля заполнения полости трубы воздушно-механической пеной на расстоянии не менее 7 м по обе стороны от плоскости реза безогневым способом предусматривают отверстия диаметром 8-10 мм.

Предварительно подготовленные отверстия закрывают подручными средствами во избежание подсоса воздуха внутрь трубы или выделения горючих паров в воздушную среду рабочей зоны.

На этапе непосредственного производства взрывных работ осуществляют следующие операции.

1. Монтируют кумулятивные заряды.

При одновременном подрыве двух и более зарядов разница в сопротивлении электродетонаторов (ЭД) не должна превышать 0,3 Ом. ЭД при этом должны соединяться последовательно.

Во время монтажа зарядов запрещается держать в руках электродетонатор.

Электродетонатор необходимо устанавливать в держатель без применения усилия до соприкосновения ЭД с кумулятивным зарядом.

Установку ЭД и подсоединение его проводов к магистрали следует производить таким образом, чтобы исключить возможность соприкосновения его оголенных концов с трубопроводом и землей.

Концы проводов ЭД должны быть замкнуты накоротко до подсоединения ЭД к магистрали, а концы магистрали - до подсоединения ее к взрывной машинке.

Все соединения (сростки) проводов электровзрывной сети должны быть тщательно изолированы изоляционной лентой или специальными зажимами - контактами.

2. После установки кумулятивных зарядов до установки ЭД заполняют внутреннюю полость трубопровода высокократной пеной. Подачу пены в трубопровод необходимо осуществлять до момента выхода ее из контрольных отверстий. Заполнение трубопровода пеной производят в обе стороны от места реза.

Пену подают непрерывно до момента взрыва.

3. Заполняют котлован воздушно-механической пеной толщиной не менее 1 м над трубой. При надземном расположении трубопровода толщина слоя пены должна быть не менее 1 м.

Заполнение котлована (ограждения) воздушно-механической пеной следует производить после выхода пеногенератора на оптимальный режим; при этом необходимо исключить попадание струи на заряд и электродетонатор.

4. Производят проверку отсутствия людей в пределах опасной зоны, а также исправности электровзрывной сети из безопасного места.

Подают боевой сигнал.

Осуществляют взрыв кумулятивных зарядов. Отсоединяют магистраль от взрывной машинки, замыкают ее концы.

Осматривают место взрыва. Подают сигнал отбоя.

Отключают систему подачи высокократной пены.

ОЧИСТКА И ПРОТИВОКОРРОЗИОННАЯ ИЗОЛЯЦИЯ [25]

При выполнении противокоррозионных работ необходимо строго соблюдать требования безопасности, изложенные в соответствующих нормативных и руководящих документах.

К выполнению работ по нанесению изоляции допускаются лица, обученные правилам техники безопасности и сдавшие экзамены в установленном порядке.

Независимо от сдачи экзаменов каждый рабочий при допуске к работе должен пройти инструктаж по технике безопасности на рабочем месте и расписаться в соответствующем журнале.
