Стальные тросы (канаты) для заякоривания работающих на склоне механизмов должны выбираться на основании предварительных расчетов. В тех случаях, когда по расчету необходимо применение троса диаметром более 26-28 мм, рекомендуется использовать вместо одного два каната меньшего диаметра. При этом каждый канат крепится к отдельному якорю и к разным точкам работающего механизма. Рекомендуемый тип каната ЛК-0. Длина троса должна обеспечивать якорящему механизму возможность располагаться на горизонтальной площадке или на более высоком участке косогора.

При уклонах более 1 5° экскаваторы необходимо прикреплять тросами к расположенным выше по склону тракторам, бульдозерам, лебедкам и т.д. Способ закрепления, количество, марки удерживающих механизмов, выбор каната (троса) должны определяться расчетом.

При этом в зависимости от условий возможны два варианта выполнения работ:

а) при небольшой (до 50 м) протяженности склона удерживающие механизмы располагаются на его вершине на горизонтальной площадке. По мере разработки грунта трос разматывается на длину передвижения экскаватора;

б) на склонах большой протяженности экскаватор удерживается несколькими тракторами или бульдозерами, расположенными на склоне. Каждый трос крепится к отдельному якорю (трактору) и к тумбе экскаватора или к балкам его ходовой части (рис. 7.2). При перемещении тракторов по мере разработки котлована экскаватор заякоривается ковшом в грунт и продолжает работу только после постановки тракторов на тормоз и плавного натяжения канатов опусканием экскаватора вниз по склону.

При использовании в качестве подвижного якоря бульдозера его устанавливают отвалом в сторону спуска, для большей устойчивости заглубляя отвал.

На продольных уклонах 36° и более работа экскаватора даже при его надежном закреплении недопустима.

На полках и участках трассы с продольным уклоном до 1 5° работа по вскрытию нефтепровода и сооружению ремонтного котлована выполняется обычными методами с помощью экскаватора, оборудованного обратной лопатой, в направлении сверху вниз по склону.

На продольных уклонах свыше 36° разработку грунта ведут лотковым способом сверху вниз с помощью бульдозера последовательными слоями толщиной 0,2 - 0,6 м. При этом

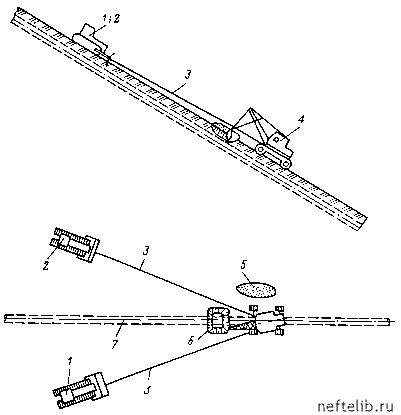

Рис. 7.2. Схема крепления экскаватора на уклоне:

1, 2 - бульдозеры; 3 - трос; 4 - экскаватор; 5 - отвал; 6 - котлован; 7 трубопровод

обязательна анкеровка бульдозера одним или двумя тракторами (бульдозерами), которые находятся вверху на склоне и вытаскивают бульдозер на исходную позицию (рис. 7.3).

Разработка траншеи и ремонтного котлована на уклонах более 45° производится вручную с применением средств малой механизации.

Работы по засыпке траншей и ремонтных котлованов в уклонах могут выполняться бульдозерами (рис. 7.4) или экскаваторами с обеспечением их устойчивости [29].

В начале и конце вскрытого для ремонта в зимнее время участка нефтепровода, а также в местах разрывов в полосе

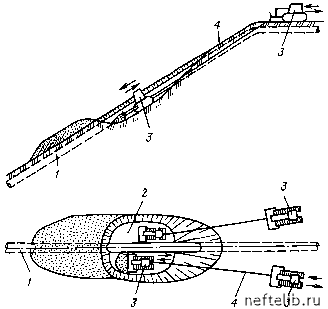

Рис. 7.3. Схема разработки ремонтного котлована бульдозером:

1 - трубопровод; 2 - ремонтный котлован; 3 - бульдозер; 4 - трос

отвала грунта устанавливают защитные ограждения согласно ГОСТ "Ограждения инвентарные строительных площадок и участков производства строительно-монтажных работ. Технические условия".

Высота панелей защитных ограждений должна быть 1,6 м. Длина панелей ограждения - 1,2, 1,6 и 2,0 м. Панели ограждения могут быть сплошными и разреженными. В ограждениях должны предусматриваться ворота для проезда ремонтной техники и про хода рабочего персонала р емонтно-строительной колонны.

При выполнении земляных работ на участке вскрытой траншеи по окончании рабочей смены между отвалами грунта устанавливают сигнальные ограждения. Высота стоек сигнальных ограждений - 0,8 м, расстояние между ними - не более 6,0 м.

Ограждения окрашивают в соответствии с принятым эталоном и устанавливают на них указатели "Проход запрещен", "Опасная зона". Такие же указатели должны быть
