машинкой для резки труб, предварительно приварив перемычку (шину) между концами разрезаемого трубопровода или заземлив эти концы, чтобы предотвратить искрообразо-вание при демонтаже и монтаже заменяемого участка, особенно в зоне действия блуждающих токов.

Отрезанную трубу удаляют из траншеи, протирают ветошью внутреннюю полость открытых концов нефтепровода на длине 3 - 4 диаметров трубы и производят герметизацию внутренней полости одним из существующих способов (глиняными тампонами, гелевыми пробками, резиновыми шарами в комплексе с глиняным тампоном, резинокордовыми оболочками и т.п.).

Учитывая возможное поступление нефти к месту производства работ, в 30-50 м от места производства огневых работ с обеих сторон просверливают контрольные отверстия диаметром 6-10 мм для стравливания избыточного давления газов из трубы и контроля за уровнем нефти в трубопроводе. При повышении ее уровня необходимо высверлить отверстия в нижней части трубы для сброса поступающей нефти. Диаметр и количество отверстий определяются объемом поступающей нефти. При поступлении нефти в значительных объемах в трубу врезают 80-100-мм задвижку для сброса или периодической откачки нефти из нефтепровода.

После герметизации концов нефтепровода очищают дно ремонтируемого котлована от пропитанного нефтью грунта и производят анализ воздуха в ремонтируемом котловане и по герметизированным концам нефтепровода. При отсутствии взрывоопасной концентрации газа приступают к разметке и подготовке концов нефтепровода под монтаж и сварку (обработка кромок шлифмашинкой со снятием фаски).

Промерив расстояние между обработанными концами нефтепровода, подготавливают "катушку" из заранее опрессо-ванной трубы или трубу в целом (марки ТН или другой трубы качеством не ниже заменяемой).

При наличии приспособления для разметки трубы возможна первоначальная подготовка "катушки" заданной длины, по габаритам которой производятся разметка и подготовка концов нефтепровода.

"Катушку" к нефтепроводу пристыковывают трубоукладчиком или автокраном, собирают стык с применением наружных центраторов и фиксируют стыкуемые концы при помощи прихваток равномерно по периметру. После очистки прихваток от шлака осуществляют сварку стыков с нанесением клейма сварщика.

Один из вариантов технологической схемы выборочного ремонта участка нефтепровода с заменой "катушки" трубы показан на рис. 5.8.

Требования к квалификации сварщиков, сборке, сварке и контролю качества сварных соединений нефтепроводов остаются такими же, как и при строительстве новых нефтепроводов. Более того, сварщики должны обладать опытом работы на действующих нефтепроводах, а их квалификация должна быть настолько высокой, чтобы обеспечить качество сварного соединения при полевой обработке торцов труб и без внутренней подварки стыков при любых диаметрах нефтепровода.

Контроль качества сварных швов нефтепровода - визуальный и радиографический независимо от категории участков нефтепровода. При удовлетворительном качестве сварного шва технологические отверстия заглушаются металлическими пробками и обвариваются после заполнения трубопровода нефтью до выхода на рабочий режим.

Если при опорожнении трубопровода нефть откачивалась в земляной амбар или резинотканевые резервуары, то необходимо закачать ее в ремонтируемый нефтепровод до возобновления перекачки по нему воды и демонтировать схему обвязки нефтепровода с закачивающим насосным агрегатом. Патрубок с задвижкой, предназначенный для обратной закачки нефти, по возможности следует демонтировать или заглушить, а к патрубку выложить колодец, отметив в исполнительной документации и приемо-сдаточном акте наличие патрубка с привязкой к километражу и пикетажу нефтепровода.

Следующей значительной и сложной технологической операцией является удаление воздуха из нефтепровода. Прежде всего это необходимо попытаться сделать в пределах опорожненного участка, не допуская продвижения воздушной пробки до водного перехода и захода его в коммуникации промежуточных нефтеперекачивающих станций. С этой целью выполняют следующие операции: в гористой местности, в верхних точках нефтепровода по профилю врезают воздухо-спускные вантузы, вытеснение воздуха осуществляют путем заполнения опорожненного участка нефтью с более высоких участков или возобновив перекачку со скоростью потока не более укр (укр - критическая скорость продукта, при которой может происходить вынос воздуха или газовых скоплений с верхних точек нефтепровода по профилю);

на равнинной и слабохолмистой местности выпуск возду-

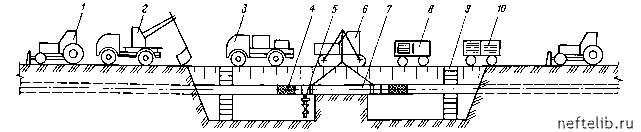

Рис. 5.8. Технологическая схема выборочного ремонта участка нефтепровода с заменой "катушки", трубы, узлов линейной арматуры:

1 - бульдозер; 2 - экскаватор; 3 - ПНА-2; 4 - глиняные пробки; 5 - задвижка; 6 - кран-трубоукладчик; 7 - "катушка"; 8 - электростанция; 9 - лестница; 10 - сварочный агрегат
