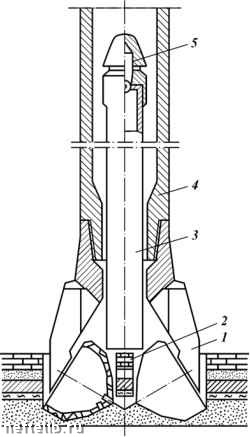

Рис. 2.5. Схема колонкового долота:

бурильная головка; 2 - керн; 3 - грун-

тоноска; 4 - корпус колонкового набора; 5 - шаровой клапан

Кроме указанных основных типов долот выпускаются шарошечные долота промежуточных типов: М3, МС3, С3, Т3, ТК3, ОК.

Долота типа ОК используют для разрушения очень крепких пород (граниты, кварциты, диабазы).

Зубья (зубцы) шарошек изготовляют либо непосредственно на теле шарошки путем их фрезерования или накаткой, либо отдельно из твердых сплавов с последующей запрессовкой в специальных гнездах шарошки. Шарошки долот типов М, МС, С, СТ и Т имеют фрезерованные или накатанные зубья, высота и расстояние между которыми уменьшаются, а угол при вершине увеличивается от долот типа М к долотам типа Т. Зубья на шарошках расположены обычно концентрическими венцами, число которых увеличивается от типа М до типа Т.

Шарошки долот типа ТК имеют на внутренних венцах фрезерованные или накатанные призматические зубья, а на периферийных сферические зубья из твердого сплава.

Шарошки долот типов К и ОК имеют на всех венцах сферические зубья из твердого сплава.

Шарошки типов М3, МС3, С3, Т3 и ТК3 предназначены для разрушения абразивных пород, поэтому оснащены запрессованными в них твердосплавными клиновидными зубьями. Число венцов и зубьев увеличивается от типа М3 к типу ТК3.

В процессе бурения разведочных скважин для уточнения геологического разреза, изучения физических свойств горных пород и насыщающих их флюидов, зачастую в процессе проходки ствола скважины отбирают пробы горных пород (керны). Для этого породу на забое разрушают колонковым долотом, которое углубляет забой в виде кольцевой выработки, а остающийся цилиндрический целик породы поступает через центральное отверстие долота в специальную керноприемную трубу, оснащенную в нижней части кернорвателем. Пробурив в заданном интервале ствол колонковым долотом, бурильную колонну с долотом и керноприемной трубой поднимают на дневную поверхность, при этом в момент «отрыва» долота от забоя кернорватель обрывает своими пружинами целик породы от забоя и удерживает его в керноприемной трубе до извлечения на поверхность.

Если отбор керна проводят в интервале, превышающем длину керно-

приемной трубы, а работоспособность одного колонкового долота достаточна для всего интервала отбора керна, то используют так называемую съемную грунтоноску, которую периодически, по мере ее заполнения керном, извлекают на поверхность при помощи специального ловителя, спускаемого в полость бурильной колонны на канате. Освобожденную от керна съемную грунтоноску опускают в скважину и устанавливают в колонковом долоте.

Для целей бурения скважин промышленностью выпускается до 25 типоразмеров шарошечных долот - диаметром от 46 до 490 мм.

Многообразие характеристик долот обеспечивает проводку скважины любого практически целесообразного диаметра в любых достижимых горных породах как осадочного, так и магматического происхождения.

2.6. БУРИЛЬНАЯ КОЛОННА

Основное назначение бурильной колонны обеспечить гидравлическую и механическую связь работающего на забое долота и ствола скважины с поверхностным механическим и гидравлическим оборудованием. Одновременно бурильная колонна служит инструментом для доставки на глубину буровых и колонковых долот, различных исследовательских приборов и устройств, снарядов и аварийно-ликвидационных приспособлений.

Две главные функции выполняет бурильная колонна в процессе проходки ствола:

вращает долото и одновременно передает на него осевую нагрузку;

создает замкнутую циркуляцию агента через забой скважины, обеспечивая очистку ствола от выбуренной породы и привод погружных гидравлических двигателей.

Бурильная колонна включает следующие основные элементы сверху вниз: рабочую (ведущую) трубу (рис. 2.6), бурильные трубы, утяжеленные бурильные трубы (УбТ) (рис. 2.7).

Рабочая труба, обычно квадратного сечения, служит для передачи вращения от ротора к бурильной колонне. Она фиксируется в отверстии ротора квадратными клиньями, вкладышами, в связи с чем вращается совместно со столом ротора и одновременно может перемещаться в осевом направлении по мере углубления забоя скважины.

Соединяется рабочая труба при помощи нижнего переводника с верхней трубой бурильной колонны, а при помощи верхнего переводника - с вращающимся стволом вертлюга - устройством, связывающим нагнетательную линию бурового насоса, подающего промывочный агент, с вращающейся бурильной колонной.

Заводами выпускаются ведущие трубы со сторонами квадратного сечения 112, 140 и 155 мм, с диаметром внутреннего канала соответственно 74, 85 и 100 мм. Длина ведущей трубы 13-14 м, материал - сталь группы прочности Д и марки 36Г2С.

Бурильная колонна может компоноваться из труб следующих конструкций:

с высаженными внутрь концами (рис. 2.8, а);

с высаженными наружу концами (рис. 2.8, б);

с приваренными соединительными концами (рис. 2.9);

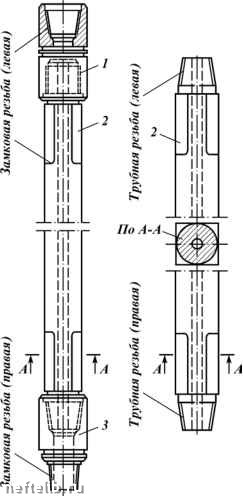

Рис. 2.6. Рабочая ведущая бурильная труба:

1 - верхний переводник; 2 - рабочая ведущая труба; 3 - нижний переводник

с блокирующим пояском;

беззамковые раструбные.

Трубы первых двух конструкций имеют наружную мелкую трубную резьбу и соединяются между собой при помощи бурильных замков или муфт (рис. 2.10). Трубы второй конструкции имеют по сравнению с трубами первой конструкции улучшенную гидравлическую характеристику, так как в них равнопроходной канал и, следовательно, минимальны местные гидравлические сопротивления потоку промывочного агента.

Бурильные трубы с приваренными соединительными концами имеют равнопроходной канал и соединяются друг с другом при помощи крупной замковой резьбы.

В бурильных трубах с блокирующим пояском вблизи резьбы по телу имеется проточка, на которую в горячем состоянии наворачивается часть замка с внутренней проточкой, в результате чего, после остывания, создается герметичный напряженный контакт между замком и трубой.

Промышленность выпускает бурильные трубы диаметром от 60 до 168 мм длиной 6; 8; 11,5-12,0 м из стали групп прочности C, Д, E, K, L, M.

Бурильные трубы многократно соединяются в бурильную колонну по мере проводки ствола скважины, так как необходимо периодически заменять износившееся долото на новое и выполнять другие работы в скважине, требующие спускоподъемных операций с бурильной колонной. Крупная замковая резьба со значительной конусностью позволяет быстро за несколько оборотов свинчивать и развинчивать трубы, при этом герметичность обеспечивается напряженным контактом торцевых поверхностей замков.

Для соединения бурильных труб используют замки трех типов: ЗШ с диаметром канала, близкого к диаметру канала бурильных труб с высаженными внутрь концами;

ЗН с диаметром канала существенно меньшим диаметра канала труб; ЗУ с увеличенным диаметром канала.

Замки первых двух типов используют для бурильных труб с высажен-
