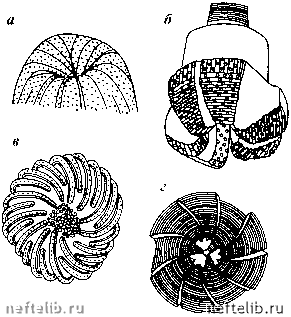

Рис. 18.17. Разновидности алмазных долот:

а - однослойное радиальное бико-ническое долото МЗ11; б - ступенчатое; в - спиральное ТВ573; г -импрегнированное ТВ54

карбида вольфрама и другими компонентами матрицы перед спеканием долота.

Размеры алмазных долот так же, как и долот ИСМ, по номинальному диаметру несколько уменьшены (обычно на 2 мм) относительно соответствующих значений нормального ряда долот других видов (лопастных, шарошечных и др.) во избежание преждевременного истирания калибрующих алмазов или заклинивания долота в суженных участках ствола скважины.

В РФ выпускают четыре разновидности алмазных долот: однослойные, ступенчатые и радиальные, импрегнированные радиальные и ступенчатые. Долота всех разновидностей изготовляют обоих классов, т.е. с природными и синтетическими алмазами.

Долота первого класса, оснащенные природными алмазами, выпускают трех типов (М, С, СТ).

Долота типа М (для бурения мягких пород) выполняют с однослойной укладкой алмазов в твердосплавной матрице рабочей головки тороидально-ступенчатой формы. Алмазы для армирования этого долота относительно крупные, не низкого (XXXIV группы) качества. Такие долота выпускают пяти размеров и пяти моделей: Дк188М6, ДК212Ш, ДК241М6, ДК267М6 и ДК292М6. Литера Д в шифрах указанных моделей обозначает долото (алмазное), К - описанную разновидность долота (со ступенчатым профилем), 188 - номинальный диаметр долота в мм, М - тип долота, 6 - порядковый номер модификации.

При маркировке алмазных долот впереди их шифра наносят условный индекс предприятия-изготовителя. Московскому комбинату твердых сплавов присвоена в качестве условного индекса буква М, а ВНИИБТ - Н. За шифром указывают также заводской номер и год изготовления данного долота.

Долота типа С (для бурения средних пород) изготовляют как одно-

слойными (той же разновидности К), так и импрегнированными. Однослойные ступенчатые долота типа С выпускают трех размеров под шифрами ДК138С6, ДК149С6 и ДК188С6, т.е. диаметрами 138, 149 и 188 мм. Они

оснащаются техническими алмазами XV6 группы второго класса.

Импрегнированные долота типа С характеризуются толстым (7-8 мм) рабочим слоем матрицы, перемешанной с овализированными алмазами XXXIV группы III категории качества. Эти долота имеют ступенчатую форму рабочей поверхности и выпускаются двух диаметров - 188 и 212 мм

под шифрами ДИ188С6, ДИ212С6 и ДИ212С2.

Долота типа СТ предназначены для бурения среднетвердых пород. Они выполняются только однослойными с радиальным расположением рабочих органов и промывочных пазов. Эти долота изготовляют четырех диаметров - 140, 159, 188 и 212 мм. Выпускают две модели долот диаметром 140 мм (ДР140СТ1): с алмазами XV6 группы I категории (для наиболее тяжелхх условий бурения) качества и алмазами той же группы, но II категории качества. Долота остальных размеров изготовляют только с алмазами XV6 группы II категории качества и выпускают под шифрами ДР159СТ1,

ДР188СТ1 и ДР212СТ1.

Долота второго класса изготавливают с искусственными алмазами марки СВИ-П: синтетические, ВНИИТС (автор технологии) светлые (прозрачные), прочные. Эти алмазы несколько уступают природным по прочности.

Долота с синтетическими алмазами выпускают четырех разновидностей: однослойные ступенчатые, однослойные радиальные (лопастные), им-прегнированные ступенчатые и импрегнированные радиальные (лопастные), но только одного типа С.

Однослойные радиальные (лопастные) долота изготавливают с прямыми радиальными лопастными рабочими органами и выполняют со ступенчатой формой рабочей головки. Они выпускаются пяти размеров моделей

ДКС138С, ДКС188С6, ДКС212С6, ДК267С6. Литера С в середине шифра

свидетельствует о том, что алмазы в долотах синтетические.

Однослойные радиальные (лопастные) долота изготовляют с прямыми радиальными лопастными рабочими органами, привариваемыми к корпусу долота в процессе изготовления последнего. Такие долота выпускают трех

размеров и трех моделей: ДЛС188С1, ДЛС212С1 и ДЛС267С1.

Импрегнированные ступенчатые долота по конструкции аналогичны однослойным долотам разновидности ДК и характеризуются закругленными тороидальными ступеньками, импрегнированными дроблеными синтетическими алмазами по толщине матрицы на 7-8 мм. Эти долота выпускают также трех размеров, моделей; ДКСИ188С6, ДКСИ212С6 и

ДКСИ267С6.

Импрегнированные лопастные долота с синтетическими алмазами выпускают одного размера - модель ДЛСМ212СЗ.

18.6. ШАРОШЕЧНЫЕ БУРИЛЬНЫЕ ГОЛОВКИ

Бурильные головки, помимо разбуривания забоя скважины и калибровки ее стенок, должны также формировать в центре забоя целико-вый столбик породы - керн и предотвращать в процессе бурения любое повреждение керна как образца, служащего источником информации о свойствах буримой породы.

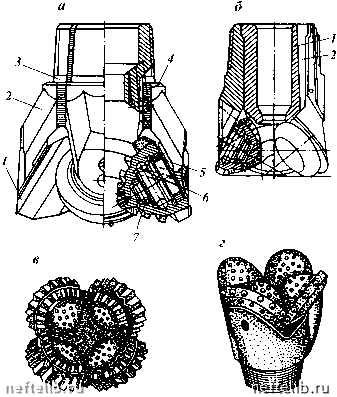

Рис. 18.18. Шарошечные бурильные головки:

а - 1ВК295СТ; б - ДВК; в - 2ВК214/60СТ; г - 2ВК214/60ТКЗ

Как все шарошечные инструменты, бурильные головки эффективно разрушают горные породы широкого диапазона буримости, твердости и абразивности; в меньшей степени, чем лопастные, подвержены уменьше-

Рис. 18.19. Шестишарошечные бурильные головки:

а - румынская; б - 21ВК190/80СТ; в - 10НК190/80СТЗ; г - 20НК190/80К; 1 - зубцы; 2 шарошки
