В случае привода от электродвигателей постоянного тока кинематическая схема буровой лебедки упрощается. В отличие от рассмотренной лебедка не имеет коробки перемены передач и подъемный вал посредством эластичных и шинно-пневматических муфт соединяется с двумя противоположно расположенными двигателями. Трансмиссионный вал лебедки служит для передачи вращения подъемному валу при выходе из строя одного из двигателей. Благодаря почти трехкратному снижению частоты вращения мощность одного двигателя оказывается достаточной для выполнения спускоподъемных операций. В процессе бурения трансмиссионный вал используется для передачи вращения от регулятора подачи долота барабану лебедки. Торможение лебедки при спуске колонны труб осуществляется электродвигателями, переходящими на работу в режиме генераторов, и обычным ленточным тормозом.

Трехвальная лебедка (рис. 15.20) состоит из валов: подъемного 15, трансмиссионного 5, катушечного 3 и дополнительного 9 для привода ротора. Лебедка приводится от зубчатой коробки перемены передач с выходными ведущими и ведомыми валами. Ведущий вал коробки перемены пе-

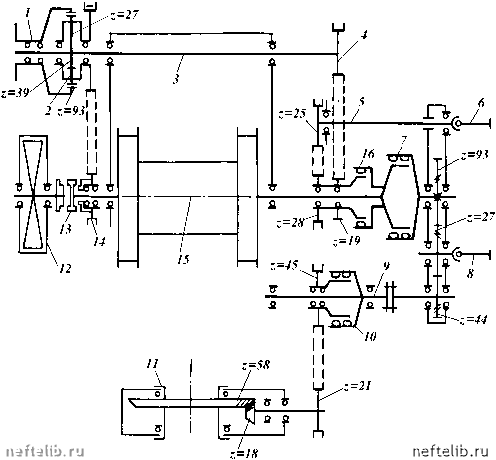

Рис. 15.20. Кинематическая схема трехвальной буровой лебедки У2-5-5

редач соединяется с карданным валом 6, с трансмиссионным валом 5 и посредством цепной передачи (28/25), включаемой шинно-пневматической муфтой 16, передает подъемному валу «быструю» скорость.

Ведомый вал коробки перемены передач имеет четыре скорости. Посредством карданного вала 8 ведомый вал коробки передач соединяется с зубчатым редуктором, у которого также два выходных вала. Один из них соединяется с подъемным валом лебедки шинно-пневматической муфтой 7, а второй - с валом 9 привода ротора 11. Таким образом, лебедка имеет пять скоростей (четыре «тихие» и одна независимая «быстрая»), а ротор - четыре частоты вращения.

Катушечный вал 3 приводится цепной передачей 4, ведущее колесо z = 19 которой на подъемном валу 15 сблокировано со свободно посаженным цепным колесом z = 28 «быстрой» скорости. Таким образом, катушечный ван 3 находится в постоянном зацеплении с быстроходным валом коробки передач. На консоли катушечного вала установлена фрикционная катушка 1 с планетарной зубчатой передачей 2, используемая для вспомогательных работ на буровой.

Привод ротора осуществляется цепной передачей (21/45), включаемой шинно-пневматической муфтой 10. Гидродинамический тормоз 12 и цепное колесо 14 регулятора подачи долота присоединяются к подъемному валу лебедки двусторонней кулачковой муфтой 13.

На рис. 15.21 показан вид сверху буровой лебедки ЛБУ-1100, основные конструктивные элементы которой повторяются в других моделях современных отечественных и зарубежных лебедок для эксплуатационного и глубокого разведочного бурения. Лебедка монтируется на сварной металлической раме 4, приспособленной для ее перевозки и перемещения подъемным краном при монтажно-демонтажных работах. К раме приварены корпуса масляных вал 3 и 10 цепных передач, соединяющих лебедку с коробкой перемены передач. В отцентрированных отверстиях корпусов масляных ван установлен подъемный вал с барабаном 7 буровой лебедки.

В корпусе 10 размещается вторая цепная передача, используемая для привода вала 11 трансмиссии ротора. Вал трансмиссии ротора на сферических роликоподшипниках устанавливается в дополнительной расточке корпуса 10 и выносной опоре 12, закрепленной на раме лебедки. Масляные ванны, закрытые крышками и промежуточными кожухами 15 и 19, соединяются с коробкой перемены передач. Наружные фланцы масляных ванн закрываются кожухами 16 и 18. На раме со стороны пульта 2 бурильщика смонтированы стойка 8 балансира, тормозной вал 17 и вал 5 рукоятки управления ленточным тормозом. Электромагнитный тормоз 14 крепится к раме соосно с подъемным валом и соединяется с ним кулачковой муфтой 13. На раме установлены два тахогенератора 9 и 20.

Тахогенератор 9 предназначен для контроля частоты вращения стола ротора и соединяется цепной передачей с валом 11 трансмиссии ротора. Тахогенератор 20 соединяется с валом электромагнитного тормоза и предназначен для контроля скорости спуска колонн труб при автоматическом режиме работы электротормоза. На стойке 1 установлен командоаппарат комплекса АСП для блокировки перемещений механизма захвата свечи и талевого блока. Привод командоаппарата осуществляется от цепной звездочки на подъемном валу лебедки.

К раме крепится воздухопровод 6 системы пневматического управления лебедкой. Для безопасной работы и защиты от загрязнения подвижные

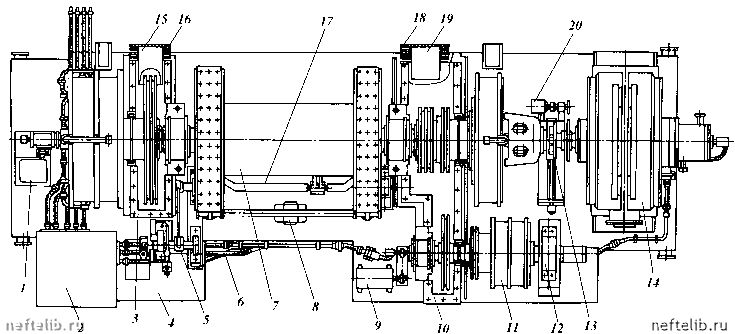

Рис. 15.21. Буровая лебедка ЛБУ-1100
