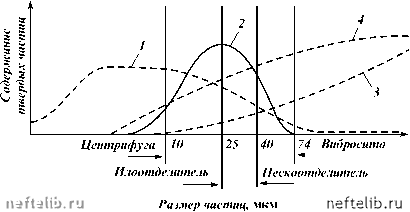

Рис. 6.11. Дисперсный состав бурового раствора и предельные возможности аппаратов для очистки раствора от шлама:

1, 2 - дисперсный состав соответственно глинопорошка и барита; 3, 4 - дисперсный состав шама соответственно через один и два цикла циркуляции

Обычно в буровом растворе в процессе бурения скважины присутствуют твердые частицы различных размеров (рис. 6.11). Размер частиц бентонитового глинопорошка изменяется от единицы до десятков микрометров, порошкообразного барита - от 5-10 до 75 мкм, шлама -от 10 мкм до 25 мм. В результате длительного воздействия частицы шлама постепенно превращаются в коллоидные частицы (размером менее 2 мкм) и играют весьма заметную роль в формировании технологических свойств бурового раствора.

При идеальной очистке из бурового раствора должны удаляться вредные механические примеси размером более 1 мкм. Однако технические возможности аппаратов и объективные технологические причины не позволяют в настоящее время достичь этого предела. Лучшие мировые образцы вибросит (ВС-1, В-21, двухсеточное одноярусное сито фирмы «Сва-ко», двухъярусное вибросито фирмы «Бароид» и др.) позволяют удалять из бурового раствора частицы шлама размером более 450 мкм. Максимальная степень очистки при использовании глинистых растворов достигает 50 %.

Применение гидроциклонного пескоотделителя позволяет увеличить степень очистки бурового раствора до 70-80 %; удаляются частицы шлама размером более 40 мкм. Для более глубокой очистки применяют батарею гидроциклонов диаметром не более 100 мм - илоотделителей. С помощью этих аппаратов удается очистить буровой раствор от частиц шлама размером до 25 мкм и повысить степень очистки до 90 % и более.

Более глубокая очистка от шлама сопряжена с применением очень сложных аппаратов - высокопроизводительных центрифуг и поэтому обычно экономически невыгодна. Дальнейшее уменьшение содержания твердой фазы в буровом растворе осуществляется разбавлением либо механической обработкой небольшой части циркулирующего бурового раствора, в результате которой из него удаляется избыток тонкодисперсных (размером 10 мкм и менее) частиц.

Для утяжеленного раствора степень очистки ограничивается необходимостью сохранения в растворе утяжелителя. Поэтому механическими

аппаратами из утяжеленного раствора практически могут быть извлечены частицы шлама размером лишь до 74 мкм. Частицы шлама размером от 5-10 до 75-90 мкм невозможно отделить от частиц барита, а так как потери барита недопустимы вследствие его высокой стоимости, дальнейшее улучшение степени очистки утяжеленного раствора обычно осуществляют переводом частиц шлама в более глубокодисперсное состояние (например, путем применения флокулянтов селективного действия). При этом большое внимание уделяют регулированию содержания и состава твердой фазы с помощью центрифуги или гидроциклонных глиноотделителей.

Вибросита

Главными факторами, определяющими глубину очистки и пропускную способность вибросита, являются размер ячеек сетки и просеивающая поверхность. Основные элементы вибросита следующие (рис. 6.12): основание /, поддон для сбора очищенного раствора 7, приемник с распределителем потока 2, вибрирующая рама 5 с сеткой 4, вибратор 3, амортизаторы 6. Вибрирующие рамы располагают как в горизонтальной, так и в наклонной плоскости, а их движение может быть возвратно-поступательным по прямой, эллипсообразным, круговым и комбинированным.

Оптимальное соотношение между длиной и шириной просеивающих устройств составляет 2:1, а размеры сетки не должны превышать следующих: длина 2,6 м, ширина 1,3 м. Наибольшая пропускная способность вибросита в том случае, когда шлам состоит из песка, наименьшая - когда шлам представлен вязкими глинами. В зависимости от типа и дисперсного состава шлама пропускная способность вибросита может существенно изменяться. Эффективность очистки возрастает по мере увеличения времени нахождения частиц на сетке. Этого можно достичь увеличением длины сетки, снижением скорости потока, уменьшением угла наклона сетки, изменением направления перемещения частиц, уменьшением амплитуды колебаний сетки, одновременным использованием двух последовательных или параллельных сеток.

Эффективность работы вибросита (пропускная способность, глубина и степень очистки) зависит прежде всего от типа и рабочего состояния вибрирующей сетки. В настоящее время в отечественном бурении для очистки бурового раствора используют нержавеющую сетку с размером ячейки 0,7x2,3; 1x2,3; 1x5; 0,16x0,16; 0,2x0,2; 0,25x0,25; 0,4x0,4; 0,9x0,9; 1,6x1,6; 2x2 и 4x4 мм.

Колебательные движения сеткам сообщают вибраторы, приводимые в дви-

Рис. 6.12. Вибросито

жение двумя электродвигателями. Каждая вибрирующая рама опирается на четыре резиновых амортизатора и имеет вибратор с эксцентриковым валом. На концах вибрирующей рамы установлены два барабана с храповыми механизмами. Между барабанами натягивается рабочая часть сетки, и ее запасная часть, которая в 2 раза больше рабочей, наматывается на верхний барабан вибрирующей рамы. По мере износа сетки перематывают на нижний барабан до полного износа по всей длине.

Вибросито СВ-2 в состоянии пропустить до 60 л/с бурового раствора при сетке с размером ячейки 1x5 мм.

Все сетки для очистки бурового раствора изготовляют, как правило, в виде кассет с боковым обрамлением. Такое изготовление позволяет осуществлять равномерное поперечное натяжение сетки при установке ее на вибросите. Состояние натяжения сетки - важный технологический фактор, влияющий на эффективность работы вибросита. Обычно поперечное натяжение каждой сетки на вибросите осуществляется шестью болтами. Развиваемое при этом суммарное натяжение достигает 50 кН на каждую сетку. Сухие сетки изнашиваются быстрее влажных. Ускоряют износ сеток слишком жесткие опоры. Большое внимание уделяется даже схеме натяжения сетки.

Важную роль играет чистота сеток.

На вибросита приходится большая часть очистки бурового раствора от шлама, поэтому именно им следует уделять наибольшее внимание. Для утяжеленных буровых растворов это единственный высокоэффективный аппарат. В практике отечественного бурения широко используются одноярусные сдвоенные вибросита СВ-2 и СВ-2Б, а также одноярусные двухсеточные вибросита ВС-1, СВ-2В.

Гидроциклонные шламоотделители

В бурении гидроциклоны используют для отделения грубодис-персного шлама от бурового раствора. В качестве шламоотделителей гидроциклоны часто могут конкурировать даже с виброситами. Так, при удалении частиц шлама размером менее 0,5 мм экономическая эффективность гидроциклонов и вибросит одинакова, если обрабатывается неутя-желенный буровой раствор. С уменьшением размера частиц шлама эффективность гидроциклонов повышается, а преимущества их при удалении шлама с размером частиц менее 74 мкм становятся бесспорными. Гидроциклонные шламоотделители, как правило, неприменимы для очистки утяжеленного бурового раствора вследствие больших потерь утяжелителя со шламом.

Гидроциклон представляет собой цилиндр, соединенный с усеченным перевернутым конусом (рис. 6.13). Нижняя часть конуса заканчивается насадкой для слива песков, а цилиндрическая часть оборудуется входной насадкой, через которую нагнетается буровой раствор, и сливным патрубком, через который отводится очищенный раствор.

Буровой раствор насосом подается через входную насадку в цилиндрическую часть гидроциклона по касательной к внутренней поверхности. Обладая большой скоростью на входе, частицы шлама под действием инерционных сил отбрасываются к стенке гидроциклона и движутся к
