Продолжение табл. 12.5
Примечания: 1. В знаменателе приведены значения для клапанов с резьбой ОТТГ. 2. Для всех типоразмеров максимальное рабочее давление 15 МПа, максимально допустимая температура 200 °С. Клапаны типа ЦКОД спускают в скважину с обсадной колонной без запорного шара, который прокачивают в колонну после ее спуска на заданную глубину. Шар, проходя через разрывные шайбы и диафрагму, занимает рабочее положение. При спуске секций обсадных колонн с обратным клапаном типа ЦКОД на бурильных трубах, внутренний диаметр которых меньше диаметра шара, последний сбрасывают в колонну перед соединением бурильных труб с секцией. В этом случае последующее самозаполнение колонны с жидкостью исключается. Верхняя часть клапана внутри имеет опорную торцовую поверхность, которая выполняет функцию стоп-кольца для остановки разделительной цементировочной пробки. В этом случае установки упорных колец не требуется. В шифрах обратных клапанов встречается аббревиатура ОТТМ, что означает, что применена трапецеидальная резьба, а ОТТГ - высокогерметичное соединение; в клапанах без таких обозначений используется треугольная резьба. Клапаны для обсадных колонн диаметрами 219 - 426 мм рассчитаны на использование при температурах, не превышающих 130 °С, но по технически обоснованному требованию потребителя могут быть изготовлены (до диаметра 340 мм включительно) на максимально допустимую температуру
Продолжение табл. 12.6

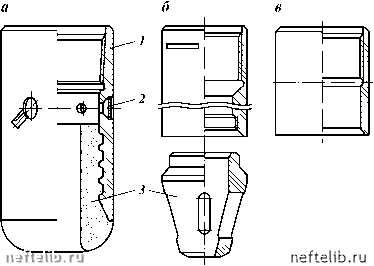

200 °С. Диаметр шара этих клапанов 76 мм, минимальный диаметр проходного сечения в диафрагме 60 мм, диаметр отверстия в дросселе 20 мм, максимальный расход жидкости через клапаны 60 л/ с. Башмаки колонные типа БКМ (рис. 12.7, а; табл. 12.7) по ОСТ 39-011 - 87 предназначены для оборудования низа обсадных колонн из труб диаметрами 114 - 508 мм в целях направления их по стволу скважины и защиты от повреждений при спуске в процессе крепления нефтяных и газовых скважин с температурой на забое до 250 °С. Эти башмаки состоят из корпуса с неразъемной насадкой, которая формируется в нем из смеси тампонажного цемента и песка в соотношении 3:1. В корпусе башмака выполнены отверстия с пазами, которые образуют дополнительные канале! для циркуляции бурового раствора. Верхняя часть корпуса снабжена резьбой, при помощи которой башмак соединяется с нижней трубой. Резьба может быть треугольной, трапецеидальной (ОТТМ) и высокогерметичной (ОТТГ). Для обсадных колонн диаметром 351 мм и более иногда используют башмаки с фаской без металлических направляющих насадок, позволяющие исключить разбуривание металла на забое. В случае когда ствол скважины крепят гладкими безмуфтовыми трубами и межколонные зазоры невелики, направляющие насадки прикрепляют к нижней трубе колонны.  Рис. 12.7. Башмаки колонные типов БКМ (а), БП с чугунной направляющей насадкой (б) и Б (в): 1 - корпус; 2 - заглушка; 3 - направляющая насада При спуске потайных колонн или секций обсадных колонн с проработкой ствола иногда, если это необходимо, направляющие насадки выполняют в виде породоразрушающего наконечника. Находят также применение башмака типа БП (рис. 12.7, б) с навинчиваемой направляющей чугунной насадкой и типа Б (рис. 12.7, в). Центраторы обеспечивают концентричное размещение обсадной колонны в скважине в целях достижения качественного разобщения пластов Таблица 12.7 Техническая характеристика башмаков типа БКМ
