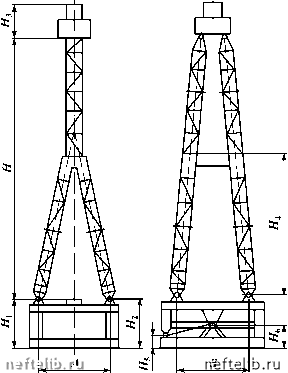

Рис. 15.16. Четырехопорная мачтовая вышка

А-образные вышки применяются в буровых установках классов 3200/200 и 5000/320, П-образные - в буровых установках класса 5000/320.

Четырехопорные мачтовые вышки используются в буровых установках классов 6500/400 и 8000/500. Обладая жесткостью башенных, вышки этого типа сохранили монтажные качества мачтовых вышек. Оригинальная схема подъема предусматривает использование в качестве устройства для подъема вышки буровой площадки. Вышки такого типа обеспечивают одновременное размещение двух комплектов свечей: для работы с механизированной их расстановкой с одной стороны и для работы с ручной расстановкой - с другой.

Подъем и опускание вышек осуществляются буровой лебедкой с помощью специальных устройств.

Внутри одной ноги вышки имеются лестницы тоннельного типа до подкронблочной площадки, внутри второй ноги - лестницы маршевого типа с переходными площадками (до платформы верхового рабочего).

В табл. 15.7 и 15.8 приведены основные параметры, на рис. 15.15 и 15.16 - конструкции вышек ОАО «Уралмаш», а в табл. 15.9 и на рис. 15.17 - вышек ВЗБТ.

15.10. БУРОВЫЕ ЛЕБЕДКИ

ФУНКЦИОНАЛЬНЫЕ ТРЕБОВАНИЯ К БУРОВЫМ ЛЕБЕДКАМ

Буровые лебедки выполняют следующие функции: натяжение и наматывание на барабан ведущей ветви каната талевой системы при подъеме и торможении, а также сматывание каната при спуске и наращивании бурильных и обсадных колонн и ненагруженного крюка с элеватором. Лебедки также натягивают вспомогательные канаты при свинчивании и развинчивании колонн (при отсутствии специальных ключей), подъеме и спуске грунтоносок и подъеме различных грузов, оборудования и вышек в процессе монтажа и демонтажа установок.

Лебедки могут быть также предназначены для передачи вращения ротору и подачи бурильной колонны во время бурения.

Спуск и подъем бурильных колонн производят много раз, все операции повторяются систематически в строго определенной последовательности, а нагрузки на лебедку при этом носят циклический характер. При подъеме крюка мощность подводится к лебедке от двигателей, а при спуске, наоборот, тормозные устройства должны преобразовывать всю освободившуюся энергию в теплоту. Для лучшего использования мощности во время подъема крюка с переменной по величине нагрузкой приводные трансмиссии лебедки или ее привод должны быть многоскоростными.

Лебедка должна оперативно переключаться с больших скоростей подъема на малхе скорости и обратно, обеспечивать плавное включение с минимальной затратой времени на эти операции. В случаях прихватов и затяжек колонн сила тяги при подъеме должна быть быстро увеличена. Переключение скоростей для подъема колонн различного веса осуществляется периодически.

Канат на барабан лебедки при спуске и подъеме в зависимости от нагрузки, скорости крюка и числа ветвей в талевой оснастке должен навиваться и свиваться с различными скоростями. Скорость наматывания каната на барабан при подъеме колонн наибольшего веса должны быть в пределах 3 - 5 м/с, а при подъеме ненагруженного элеватора - в пределах 12 - 20 м/с. Более высокие скорости ухудшают условия намотки каната на барабан и не дают существенного выигрыша во времени при подъеме. Наибольшая скорость разматывания каната при спуске бурильных колонн не должна превышать 30 м/с.

В процессе бурения с помощью лебедки осуществляют спуск (подача) бурильной колонны со скоростью, составляющей десятитысячные или сотые доли метра в секунду, и подъем для разгрузки долот со скоростью до 1 м/с.

В процессе подъема колонн канат навивается на барабан лебедки с натяжением от действия веса колонны, а свивается при спуске ненагруженного элеватора под небольшим натяжением. В процессе спуска колонн, наоборот, канат навивается при небольшом натяжении и большой скорости во время подъема ненагруженного элеватора, а свивается при натяжении от веса всей колонны.

В связи с этим необходимо обеспечить упорядоченную укладку каната на барабан при его намотке во избежание врезания ведущей ветви между рыхлоуложенными витками каната нижележащих слоев.

для выполнения перечисленных функций буровая лебедка должна быть снабжена следующими органами и устройствами:

станиной-рамой, на которой монтируются все механизмы лебедки; барабаном для навивки талевого каната;

механическим ленточным тормозом (основной - стопорный) для замедления движения и остановки крюка в любом месте по высоте вышки (при отсутствии в конструкции лебедки специальных устройств для регулирования скорости подачи колонны во время бурения эти функции должны осуществляться также ленточным тормозом);

тормозом замедления (вспомогательным) для регулирования скорости спуска колонн и рассеивания части энергии, выделяющейся при этом;

оперативными фрикционными муфтами включения высоких и низких частот вращения барабана лебедки (называемых «тихой» и «быстрой»);

трансмиссией, осуществляющей передачу мощности и вращения барабану лебедки при подъеме;

катушечным валом, оборудованным катушками для выполнения с их помощью вспомогательных работ (свинчивание и развинчивание труб, подъем грузов и т.д.);

вспомогательным барабаном, который смонтирован на катушечном валу и служит для намотки каната при тартальных работах по извлечению грунтоносок и др.;

пультом для управления лебедкой и всеми агрегатами буровой установки;

щитом приборов для контроля работы лебедки и других органов установки;

промежуточным валом для передачи вращения ротору при цепных трансмиссиях.

Лебедка представляет собой отдельный агрегат с жестким металлическим корпусом, смонтированным на раме-салазках для обеспечения быстрого монтажа, демонтажа и транспортировки.

Вал с главным барабаном, передачами и муфтами включения смонтирован в корпусе, обеспечивающем необходимую герметичность, прочность и жесткость конструкции и предохраняющем от попадания грязи в трансмиссии и подшипники.

Механический (главный) тормоз обеспечивает прогрессивно увеличивающееся и плавное торможение барабана. В соответствии с требованиями техники безопасности тормоз монтируется непосредственно на барабане; его ленты должны плотно охватывать тормозные шкивы при торможении и обеспечивать свободное вращение барабана при спуске и хороший отвод теплоты, выделяющейся при торможении. Лебедку снабжают вспомогательным тормозом для обеспечения регулирования момента торможения и поглощения части энергии, выделяющейся при спуске колонн. Вспомогательный тормоз должен осуществлять торможение барабана только при спуске колонн, а при подъеме, при вращении барабана в обратном направлении, торможение должно быть исключено.

Кинематическую связь между валами буровых лебедок лучше осуществлять цепными передачами и только в легких самоходных установках - зубчатыми передачами.

Пульт управления и щиты приборов следует располагать так, чтобы бурильщик мог удобно и просто управлять лебедкой и всем оборудованием буровой установки и, не меняя своей позиции, иметь хороший обзор рабочей площадки и оборудования в процессе работы.

Конструкция лебедки должна позволять выполнять непосредственно
