31 30 23 28 27 26 25 24 23 22

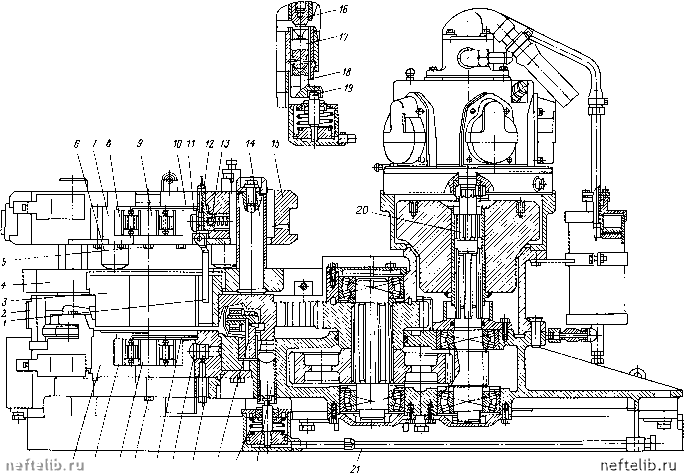

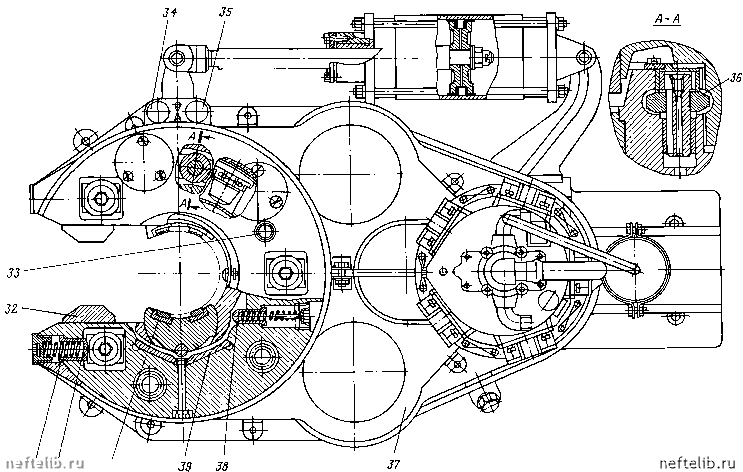

4Z 41 40 Рис. 24.7. Блок ключа

8, 30, скользя по спиральной поверхности вкладышей, сближаются и зажимают замок (трубу).

Для надежного сцепления с замком (трубой) челюсти имеют вставные сухари 40 с насечкой. При изменении диаметра бурильного инструмента проводится замена рабочих элементов ключа - челюстей 8, 30 и упоров 11, 26 в соответствии с новыми размерами.

Поворот нижнего челюстедержателя 31 осуществляется от пневматического цилиндра двойного действия, шток которого шарнирно связан с поводком нижнего челюстедержателя.

Поворот верхнего челюстедержателя осуществляется с помощью храпового устройства, представляющего собой пару храповиков 16 и 17, установленных во втулке 3 и нижнем челюстедержателе 31. Храповик 16 является неподвижным, храповик 17 выдвигается штоком 19 блока цилиндров в момент зажима челюстями бурильного замка.

Верхний челюстедержатель имеет хвостовик 1, свободно входящий в паз втулки 3. При вращении разрезанной шестерни в момент упора неподвижного храповика 16 в храповик 17, выдвинутый штоком 19, происходит кратковременная остановка втулки 3 и связанного с ней хвостовика 1 верхнего челюстедержателя 7. В результате дальнейшего вращения верхнего корпуса относительно неподвижного челюстедержателя 7 замок зажимается.

Для установки и фиксации верхнего челюстедержателя в среднем (нейтральном) положении при холостом вращении верхнего корпуса относительно трубы челюстедержатель подпирается двумя бойками 38 и стопорится шариковым фиксатором 13. Быстрая и точная остановка вращающихся частей трубозажимного устройства в нейтральном положении по окончании свинчивания или развинчивания для последующего отвода ключа от трубы осуществляется специальным устройством. Это устройство состоит из штока совмещения 22, который под действием поршня блока цилиндров выдвигается вверх и заскакивает в гнездо разрезной шестерни, останавливая вращающиеся части устройства. Для смягчения удара и предохранения деталей от поломок верхняя часть штока совмещения с двух сторон имеет скосы. Такие же скосы имеются и в гнезде шестерни. Шток совмещения может включаться только при вращении на малхх оборотах, что предусмотрено конструкцией пульта управления. Для совмещения разрезной шестерни включение пневмодвигателя осуществляется в сторону освобождения челюстей.

Блок цилиндров имеет два поршня, один из которых соединен со штоком 18 храпового устройства включения верхних челюстей, а другой - со штоком совмещения 22. Поршни обоих цилиндров при выключении цилиндров из работы опускаются под действием собственного веса и пружин 23. Для спуска конденсата каждый цилиндр имеет спускную пробку. Чтобы устранить компрессию полости цилиндров, верхние части сообщаются между собой посредством специального отверстия. Сжатый воздух подводится и отводится по трубкам 21.

Верхний корпус трубозажимного устройства удерживается на некотором расстоянии относительно промежуточного диска четырьмя стаканами 30. При свинчивании верхний корпус сжимает пружины стаканов и опускается. При развинчивании верхний корпус поднимается, удерживаясь на замке (трубе) за счет сжатия трубы челюстями. Верхний корпус может также перемещаться в горизонтальной плоскости в двух направлениях от-
