Отрицательное смещение осей вращения на практике не применяется. У долот с отрицательным смещением осей шарошки скорость продольного скольжения vC,, = vД направлена от вершины конуса шарошки к основанию, что увеличивает осевую силу, действующую на шарошку.

Значение скорости скольжения изменяется по нелинейному закону, увеличиваясь от вершины к основанию; направление зависит от вида смещения осей вращения шарошек. Скорость скольжения у всех долот возрастает с увеличением нагрузки.

СИЛЫ, ДЕЙСТВУЮЩИЕ НА ШАРОШЕЧНОЕ ДОЛОТО

В процессе бурения на шарошечное долото действуют статические и динамические силы. Распределение нагрузок по различным элементам шарошечного долота зависит от конструктивных особенностей опор и вооружения шарошки, а также связано с физико-механическими свойствами разбуриваемых пород. Точное определение сил, действующих в различных точках, затруднено, поэтому ниже дается приближенный метод их определения.

На рис. 4.13 дана схема одноконусной шарошки. На шарошку действуют сосредоточенные силх: осевое усилие подачи Q, вызывающее вдавливание зубьев шарошки в породу, и окружная сила P, создающая вращательное движение, в процессе которого происходит скалывание породы. Эти усилия передаются шарошке через ее опоры цапфой долота.

Крутящий момент, действующий при вращении долота, можно представить следующим выражением

Mд = 3Pa, (4.22)

где P - движущая сила, приложенная к цапфе лапы долота; a - расстояние от оси долота до точки приложения силы.

При равномерном движении шарошки из условия равновесия сил активные нагрузки приравниваются силам реакции:

P = F; Q = T, (4.23)

где F - сила сопротивления перекатыванию шарошек; T - реакция забоя.

Сила сопротивления перекатыванию шарошки может быть определена через осевую нагрузку следующим образом:

P = T(f1 + f2) + -2 b, (4.24)

где /1 и /2 - коэффициенты сопротивления качению и скольжению шарошки; b - плечо действия силы реакции, распределенной на два зуба венца шарошки.

В соответствии со схемой, представленной на рис. 4.14, можно записать

b = rшSin-. Тогда

2 2

(4.25)

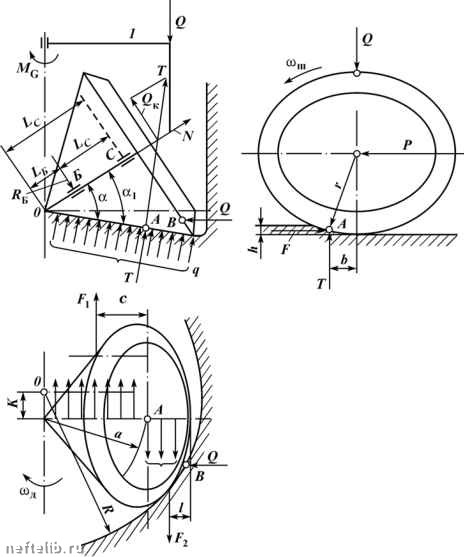

Рис. 4.13. Схема к расчету сил, действующих на различные элементы шарошки:

1 - лапа долота

Силы сопротивления скольжению могут быть определены с учетом действия распределенной осевой нагрузки д. Для случая, когда нескользящей точкой на образующей шарошки является точка А, можно получить следующие выражения

F1 = 2/1дс; F2 = 2/2д/, (4.26)

где с, I - расстояние от точки A до сил соответственно F1 и F2; д - распределенная нагрузка на образующую шарошки. Для случая равномерного вращения шарошки

где г1, г2 - соответственно радиусы шарошки в точках приложения сил F1 и F2.

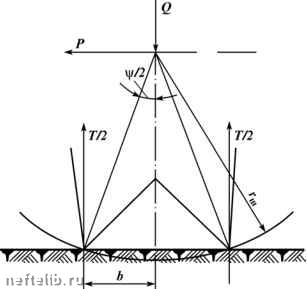

Рис. 4.14. Схема действия сил при опоре шарошки на зубчатые венцы

Из геометрических построений (см. рис. 4.13), видно, что

sin а;

r2 =- sin а.

Тогда

F1 =

- +1

sin а -

- F2- sin а = 0.

(4.27)

При подстановке в уравнение (4.27) значений F1 и F2 из выражения (4.26) с учетом l и R

c2 - 2cR + - = 0.

c, получают

(4.28)

Решение уравнения (4.28) дает возможность определить c и b, а следовательно, точки приложения сил F1 и F2, создающих момент сопротивления проворачиванию шарошек вокруг точки A в горизонтальной плоскости.

Нормальное усилие, действующее на цапфу со стороны забоя,

Q = T cos а.

Осевая составляющая нагрузки N = T sin а.

(4.29)

(4.30)

При калибровании ствола скважины на тыльную часть шарошки действует сила реакции G со стороны стенки скважины, которая направлена вдоль оси шарошки на расстоянии гш от ее оси и создает момент Mg, стремящийся повернуть шарошку в вертикальной плоскости:

MG = Grш cos а.

(4.31)

Значение реакций опор Б и С (см. рис. 4.13) определяется с учетом действия эквивалетной нагрузки:

(4.32)

где ЯБ, Rc - реакции опор при приложении нагрузки T в точке A; т - коэффициент эквивалентности, учитывающий смещение точки A в зависимо-
