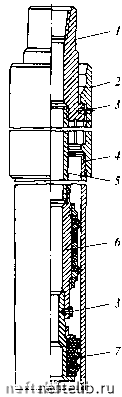

Рис. 12.13. Кулачковый разъединитель:

1 - ниппель с кулачками; 2 - муфта с пазами; 3 - ш-тифт; 4 - обсадные трубы спускаемого хвостовика; 5 - несущая труба; 6 - пакерующий узел; 7 - нижняя часть секционной разделительной пробки

Для вывода из зацепления шлицевой пары в бурильные трубы сбрасывают металлический шар, который свободно проходит в жидкости по трубам и перекрывает отверстие в нижней шлицевой втулке. Под действием внутреннего избыточного давления калиброванные штифты срезаются, и шлицевая втулка перемещается вниз, выходя из зацепления с верхней втулкой.

При разомкнутой шлицевой паре вращение бурильных труб вправо приведет к отсоединению их от обсадных труб в левой резьбе разъединителя.

К безрезьбовым разъединителям относят кулачковые, замковые и штифтовые.

Кулачковый разъединитель (рис. 12.13) состоит почти из таких же основных деталей, как и резьбовой. Муфта и ниппель разъединителя связаны с помощью двух или трех кулачков, находящихся на ниппельной части, которые вводятся в соответствующие L-образные пазы муфты и в рабочем положении фиксируются штифтами. Конструкция кулачкового разъединительного устройства исключает возможность отсоединения бурильных труб от обсадных при вращении в скважине.

Указанные устройства рекомендуется применять в скважинах, крепление которых осуществляют с проработкой осложненного ствола в процессе спуска хвостовика или секции.

В состав кулачкового разъединителя обязательно входит пакерующий узел, который представляет собой набор самоуплотняющихся резиновых манжет из износоустойчивой нефтетермостойкой резины. Пакерующий узел устанавливают на несущей трубе, ввинчиваемой снизу во внутреннюю часть разъединителя.

Пакерующий узел герметизирует разъемные части кулачкового разъединителя до тех пор, пока резиновые элементы находятся внутри верхней трубы хвостовика или секции обсадной колонны. Поэтому его устанавливают, как правило, не под самым кулачковым ниппелем разъединителя, а на расстоянии 8-10 м от него.

Кулачковый разъединитель собирают следующим образом. На верхнюю обсадную трубу, внутреннюю поверхность которой предварительно очищают от окалины, грязи, пыли и смазывают, навинчивают муфту разъединителя. В муфту вставляют ниппельную часть в закрепленной на ней несущей трубой, которая оснащена пакерующим узлом и подвесной секционной пробкой.

Кулачки ниппеля совмещают со сквозными пазами муфты, а затем подачей ниппеля вниз вводят их до упора. Далее ниппель с введенными кулачками поворачивают вправо по радиальным пазам муфты на угол 90° и заряжают подачей кулачков вверх по ее глухим осевым пазам.

В заряженном рабочем положении муфту и ниппель кулачкового разъединителя фиксируют срезными калиброванными штифтами, которые рассчитывают на срез усилием 30-150 кН в зависимости от веса колонны труб и осевой нагрузки при возможной проработке ствола в процессе спуска хвостовика.

Чтобы разомкнуть разъединитель, его ниппельную часть опускают до среза штифтов и смещения кулачков по глухим пазам до упора. Затем ниппель поворачивают влево на угол 90° также до упора и по сквозным пазам движением ниппельной части вверх выводят кулачки из муфты разъединителя. При этом контролируют, чтобы перемещение кулачков вверх не превышало длины несущего патрубка с уплотнителями.

На кулачки действуют осевые срезающие и сминающие нагрузки от бурильных и обсадных труб. Они также воспринимают усилия крутящего момента при вращении труб, когда спуск хвостовика или секции обсадной колонны сопровождается проработкой ствола.

Кулачки должны выдерживать все воспринимаемые ими нагрузки и не подвергаться деформации, повреждениям или излому.

Прочность кулачкового разъединителя увеличивают, изменяя число кулачков или используя материал повышенной прочности, из которого изготовляют разъединитель.

Разъединитель в собранном виде испытывают на герметичность опрессовкой на полуторакратное ожидаемое рабочее давление и проверяют на взаимодействие кулачкового ниппеля с муфтой.

Основные преимущества кулачкового разъединителя - возможность вращать колонну бурильных труб в процессе крепления скважин, предварительно отсоединять бурильные трубы от обсадной перед цементированием, а также использовать разделительные пробки при цементировании хвостовиков и секций обсадных колонн. Недостатки кулачковых разъединителей - сложность конструкции и необходимость разгрузки хвостовика или секции обсадной колонны для отсоединения от них бурильных труб.

В замковых разъединителях (рис. 12.14) основные части устройства - муфта и ниппель - соединяются между собой запирающимся изнутри замком, который имеет шарообразную или иную форму.

Замковые разъединители в отличие от кулачковых позволяют проводить все операции при спуске хвостовика: расхаживание с любой нагрузкой, вращение, промывку, а также цементировать обсадные трубы и отсоединять от них бурильные без разгрузки хвостовика или секций обсадных колонн. Замковый разъединитель является практически не-

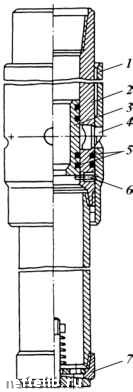

Рис. 12.14. Замковый разъединитель:

1 - муфта; 2 - ниппель; 3 - запорная втулка; 4 - замок; уплотнения; 6 - срезной ш-тифт; 7 - обратный клапан

разъемным при любых действующих на него внешних механических нагрузках.

Он работает следующим образом. После окончания цементирования обсадной колонны в бурильные трубы сбрасывают металлический шар, который, погружаясь в буровой раствор, достигает седла втулки. Далее в трубах создают избыточное давление, усилием которого штифты срезаются, втулка перемещается в нижнее положение до упора и размыкает замковое соединение.

При последующей подаче бурильных труб вниз замки со скошенными концами падают внутрь разъединителя и отсоединяют бурильные трубы от обсадных. Затем бурильные трубы поднимают из скважины вместе с ниппельной частью разъединителя и находящимися внутри нее втулкой, шаром и замками.

Замковые разъединители позволяют спускать хвостовик или секцию обсадной колонны неограниченной массы в ствол скважины любой конфигурации с наличием осложнений, отсоединять бурильные трубы от обсадных без их разгрузки и расхаживать колонну труб, прикладывая усилия, ограниченные только прочностью труб.

Основной недостаток замковых разъединителей заключается в том, что при их использовании нельзя отсоединять бурильные трубы от обсадных и затем цементировать хвостовик с применением цементировочных пробок и получением сигнала «стоп».

Штифтовые разъединители используют в основном при креплении скважин хвостовиками и секциями обсадных колонн незначительной длины и массой до 5 т, а также при спуске в скважину цементируемых забойных фильтров при мал1х кольцевых зазорах.

Бурильные трубы соединяют с обсадными с помощью срезных штифтов, которые также являются несущими элементами разъединителя и должны срезаться только при нагрузке, превышающей массу обсадной колонны.

Без пакерующего узла штифтовые разъединители не применяют. Необходимый диаметр срезных штифтов разъединителя

dш = 1,7qkL /(в),

где q - вес 1 м обсадной группы в воздухе; k = 1,5 - коэффициент запаса прочности; L - длина хвостовика или секции обсадной колонны; гш = = 23 - число штифтов; ав - предел прочности материала штифтов.

Изготовленные штифты с расчетным диаметром dш, как правило, проверяют на срез опытным путем с помощью пресса. Очевидно, что усилие среза должно быть больше веса хвостовика или секции обсадной колонны.

Для комплектования разъединителя штифтами из одного и того же материала изготовляют два комплекта одинаковых штифтов: один - контрольный, который используют при испытании штифтов на срез, а другой - рабочий, который устанавливают в разъединителе.

Штифтовые разъединители также подвергают испытанию на герметичность избыточным давлением, в 1,5 раза превышающим ожидаемое рабочее давление.

Как правило, хвостовики и секции обсадных колонн цементируют после предварительного среза штифтов разъединителя.
