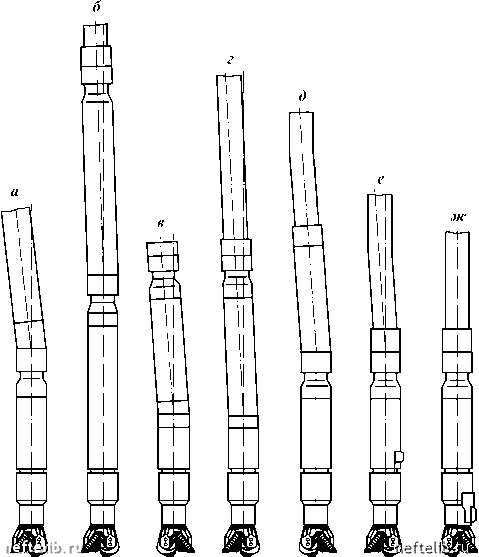

Рис. 9.14. Компоновки низа бурильной колонны для искривления скважин:

а - с переводником, имеющим перекошенные оси присоединительнгх резьб; б - с искривленным секционным трубобуром; в - с турбинным отклонителем; г - с турбинным отклони-телем и кривым переводником; д - с отклонителем; е - с накладкой и кривым переводником; ж - с эксцентричным ниппелем

и 5 рекомендуется применять в том случае, если ожидается значительное расширение ствола скважины. Если требуется малая интенсивность искривления, то используют компоновки 6 и 7.

Геометрические размеры компоновки низа бурильных колонн рассчитывают в зависимости от заданной интенсивности искривления скважины. При использовании компоновок 6 и 7 следует выбирать их размеры таки-

ми, чтобы можно было получать приращение угла искривления скважины не более 1 ° на 10 м проходки. При этом углублять скважину можно долотом, диаметр которого равен диаметру скважины.

Для уменьшения зенитного угла рекомендуется применять следующую компоновку низа бурильной колонны:

для медленного уменьшения зенитного угла - долото, забойный двигатель и бурильные трубы;

для уменьшения зенитного угла со средней интенсивностью - долото, сбалансированная толстостенная труба в пределах диаметра забойного двигателя длиной 3-4 м, забойный двигатель и бурильные трубы;

для интенсивного уменьшения зенитного угла - одну из компоновок, используемых для набора кривизны (см. рис. 9.14).

стабилизации зенитного угла рекомендуется применять одну из трех приведенных ниже компоновок:

долото, наддолотный калибратор, стабилизатор на корпусе турбобура, турбобур и УБТ;

долото, наддолотный калибратор, турбобур с накладкой, приваренной к его корпусу или установленной на верхний переводник шпинделя, УБТ;

долото, наддолотный калибратор, турбобур с установленным между ниппелем и корпусом шарошечным стабилизатором, УБТ.

9.5. МЕТОДЫ И УСТРОЙСТВА КОНТРОЛЯ ТРАЕКТОРИИ

НАПРАВЛЕННЫХ СКВАЖИН

Вертикальная (ненаправленная) скважина бурится при постоянном угле наклона, который поддерживается в заданных пределах, в то время как при направленном бурении угол и азимут траектории ствола должны быть определенными.

Чтобы определить изменения конфигурации ствола, проводят единичные выборочные измерения. Эти измерения часто можно совместить с непродолжительными перерывами в работе бурового станка, в течение вспомогательных операций, например, непосредственно перед подъемом бурильных труб для замены долота. Более прогрессивные системы, такие, как контролирующие инструменты или измерительные системы в процессе бурения (MWD), в конкретные моменты времени предоставляют данные о направлении ствола, которые показывают, что происходит на забое в процессе бурения.

В целом для сервисного обслуживания направленного бурения используют различные системы: от более старых простейших инструментов до новейших, постоянно действующих забойных регистраторов. Наилучшую систему для каждого конкретного случая определяет заказчик с учетом расположения площади, применяемого бурового оборудования, необходимой точности измерений.

Для определения конфигурации ствола скважины в отечественной практике чаще всего применяют приборы с плавиковой кислотой и инклинометры: первые позволяют измерять лишь зенитный угол, а вторые - зенитный угол и азимут направления ствола в точке измерения.

После окончания бурения определенного интервала или всей скважины работники каротажной партии регистрируют с помощью глубинного

инклинометра изменения зенитного угла и азимута оси ствола скважины по глубине и строят инклинограмму, на основании которой вычерчивают горизонтальную проекцию ствола скважины с указанием направлений с севера на юг и с запада на восток, отклонения проекции забоя от проекции устья. Иногда на графике указывают характерные глубины резкого изменения азимута или зенитного угла, границ горизонтов и мест аварий.

Среди приборов с плавиковой кислотой наиболее распространен сбрасываемый в бурильную колонну аппарат В.А. Петросяна, принцип действия которого основан на том, что плавиковая (фтористоводородная) кислота на границе с воздухом протравливает (разъедает) стекло по периметру горизонтального мениска.

Схему действия этого прибора иллюстрирует рис. 9.15. В стальной корпус 1 с крышками помещен на осях 3 с заостренными концами полуцилиндр 5. Его центр тяжести смещен относительно оси корпуса, в результате чего при наклоне прибора полуцилиндр поворачивается на осях 3 до тех пор, пока его центр тяжести не займет низшее положение. В полуцилиндре размещается прямоугольный пенал 6 с резиновой пробкой 4, в пазы которого вставляют стеклянную пластину. В бурильной колонне прибор центрируется резиновыми кольцами 2.

Перед спуском в скважину пенал наполовину заполняют 20%-ной плавиковой кислотой и вставляют в полуцилиндр. Собранный прибор помещают в длинную желонку между двумя пружинами, служащими для амортизации толчков (рис. 9.16). В таком виде прибор сбрасывают или опускают на тросе с помощью специальной лебедки в бурильную колонну. После достижения прибором глубины измерения его необходимо оставить в покое на 10-15 мин для протравливания пластины кислотой и после этого извлечь на поверхность. В искривленной скважине пенал прибора повторит наклон оси ствола. При этом полуцилиндр повернется так, что плоскость стеклянной пластины совместится с плоскостью искривления скважины в этой точке и от горизонтального уровня кислоты на пластине про-травится след под углом к шлифованной грани пластины, равным зенитному углу скважины.

Для одновременного измерения зенитного и азимутального углов часто используют автономный забойный инклинометр - ЗИ (рис. 9.17). Прибор ЗИ имеет измерительную систему, установленную в корпусе, которая состоит из вращающейся рамки 10, на которой расположены буссоль с магнитной стрелкой 13 для измерения азимута ствола скважины в зоне измерения, отвес 8 для измерения зенитного угла и вспомогательный лимб 9 для определения положения отклонителя относительно направления искривления скважины или относительно меридиональной плоскости север - юг.

Вращающаяся рамка эксцентрична относительно оси вращения, поэтому она сама устанавливается в плоскости искривления скважины подобно тому, как это происходит с полуцилиндром в приборе Петросяна.

При спуске в скважину вся измерительная система закрепляется фиксатором 14. В момент посадки прибора на «ножи» на свинцовой печати 1 образуются отпечатки ножей, нижняя часть 4 корпуса прекращает движение, тогда как верхняя часть 7 вместе с измерительной системой продолжает спускаться, надвигаясь на цилиндрический груз 19, который телескопически соединен с обеими частями с помощью пальцев 5 и прорезей 20.
