В состав менее устойчивых пен вводят 0,5-10 г/л пеноообразующего ПАВ, остальное вода.

Всесторонне пенную систему можно охарактеризовать следующими основными свойствами:

пенообразующей способностью (вспениваемостью) - объемом пены (в мл), или высотой ее столба (в мм), который образуется из постоянного объема раствора при соблюдении определенных условий в течение данного времени;

кратностью пены р - отношением объема пены Уп к объему раствора Уж, который требуется для ее образования, т.е. р = Уп/Уж;

стабильностью (устойчивостью) пены - временем существования определенного объема пены;

дисперсностью - средним размером пузырьков или распределением пузырьков по размерам;

механическими свойствами - относительной плотностью, зависящей от соотношения жидкой и газовой фаз, которая может колебаться от 0,5р (где р - плотность жидкости) до 0, и прочностью структуры (СНС).

Наиболее распространен в промышленности диспергационный способ получения пен, при котором пена образуется в результате интенсивного совместного диспергирования пеноообразующего раствора и воздуха.

Технологически это осуществляется действием движущихся устройств (перемешивающих мешалок) на жидкость в атмосфере газа, эжектиро-ванием воздуха движущейся струей раствора, пропусканием струи газа через слой жидкости (в барботажных или аэрационных установках).

ТЯЖЕЛЫЕ ЖИДКОСТИ

Тяжелите жидкости - растворы (или рассоле!) солей (преимущественно галогенидов щелочных или щелочно-земельных металлов) или их смесей, не содержащие твердых частиц, с добавкой или без добавки полимеров, ограничивающих фильтрацию.

Основное назначение тяжелых жидкостей - вскрытие продуктивных горизонтов, заканчивание и глушение скважин с давлениями в продуктивных пластах, превышающими гидростатическое, с целью предотвращения кольматации продуктивного пласта. При этом (по зарубежным данным) в 2-5 раз увеличивается его нефтеотдача.

В качестве тяжелых жидкостей в зависимости от требуемой плотности могут использоваться хлориды натрия и кальция, а также бромид кальция. Некоторые свойства этих солей и их насыщенных растворов приведены ниже.

Соль............................................................................................... NaCl CaCl2 CaBr2

Плотность сухого вещества, г/см3........................................... 2,16 2,51 3,35

Свойства раствора при температуре 20 °С:

плотность, г/см3 ...................................................................... 1,2 1,4 1,82

содержание соли, %................................................................ 26,4 39,86 58,84

Основные показатели свойств тяжелых жидкостей в соответствии с их назначением - плотность (в зависимости от пластового давления) и показатель фильтрации (9-15 см3/30 мин).

6.5. ПРИГОТОВЛЕНИЕ И ОЧИСТКА БУРОВЫХ РАСТВОРОВ

ВЫБОР ТИПА БУРОВОГО ПРОМЫВОЧНОГО РАСТВОРА

Буровой раствор выбирают с учетом классификации горных пород по их устойчивости при бурении, по механизму нарушения невозмущенного состояния, по восприимчивости к воздействию буровых растворов. Основное внимание должно быть уделено глинистым отложениям, так как на их долю приходится до 70 % общего объема осадочных пород, и они составляют значительную часть разреза бурящихся скважин во многих нефтегазоносных районах.

ПРИГОТОВЛЕНИЕ БУРОВЫХ РАСТВОРОВ

В практике бурения скважин используются разнообразные технологические приемы для приготовления буровых растворов.

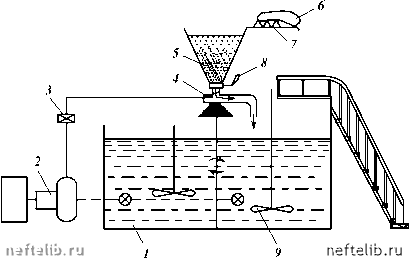

Наиболее простая технологическая схема (рис. 6.5) включает емкость для перемешивания компонентов бурового раствора /, оснащенную механическими и гидравлическими перемешивателями 9, гидроэжекторный смеситель 4, оснащенный загрузочной воронкой 5 и шиберным затвором 8, центробежный или поршневой насос 2 (обычно один из подпорных насосов) и манифольды.

С использованием этой схемы приготовление раствора осуществляется следующим образом. В емкость 1 заливают расчетное количество дисперсионной среды (обычно 20-30 м3) и с помощью насоса 2 по нагнетательной линии с задвижкой 3 подают ее через гидроэжекторный смеситель 4 по замкнутому циклу. Мешок 6 с порошкообразным материалом транспортируется передвижным подъемников или транспортером на площадку емкости, откуда при помощи двух рабочих его подают на площадку 7 и вручную перемещают к воронке 5. Ножи вспарывают мешок, и порошок высыпается в воронку, откуда с помощью гидровакуума подается в камеру гидро-эжекторного смесителя, где и происходит его смешивание с дисперсионной средой. Суспензия сливается в емкость, где она тщательно перемешивается механическим или гидравлическим перемешивателем 9. Скорость подачи материала в камеру эжекторного смесителя регулируются шиберной заслонкой 8, а значение вакуума в камере - сменными твердосплавными насадками.

Круговая циркуляция прекращается лишь тогда, когда смешано расчетное количество компонентов и основные технологические показатели свойств раствора близки к расчетным. Если раствор приготовляют впрок, то его готовят порционно, а порции откачивают в другие емкости циркуляционной системы (ЦС) либо в специальные запасные емкости.

Утяжеление бурового раствора порошкообразным баритом и обработку порошкообразными химическими реагентами осуществляют аналогично после приготовления порции исходной коллоидной системы (например, во-доглинистой).

Основные недостатки описанной технологии - слабая механизация работ, неравномерная подача компонентов в зону смещения, слабый контроль за процессом. По описанной схеме максимальная скорость приготовления раствора не превышает 40 м3/ч.

Рис. 6.5. Простейшая схема приготовления бурового раствора

Рис. 6.6. Схема блока приготовления раствора

В настоящее время в отечественной практике широко используют прогрессивную технологию приготовления и утяжеления буровых растворов из порошкообразных материалов. Технология основывается на применении серийно выпускаемого оборудования: блока приготовления раствора (БПР), выносного гидроэжекторного смесителя, гидравлического диспергатора,
