Статистический анализ исследованных проб бурового шлама позволяет ориентировочно вычислять массовую долю частиц в буровом растворе.

Диаметр частиц, мм............... > 1,52,2 > 3,04,5 > 67

Массовая доля частиц, %...... 78 - 82 50 5-10

Максимально возможный размер шлама достигает 14-15 мм.

Очевидно, что при расчетах процесса гидротранспорта следует ориентироваться на шлам либо наибольшего размера, либо наибольшего объема. Так, представляется рациональным для предотвращения зашламления ствола скважины принять меры для удаления частиц размером более 1,5-2 мм, а при внезапных остановках циркуляции предотвратить осаждение наиболее крупных частиц. Однако при сальникообразовании, по-видимому, следует рассматривать возможности удаления или предотвращения образования более мелких частиц, составляющих 20-30 % общей массы шлама, образовавшегося при бурении. Для уточнения этих вопросов необходимо иметь четкое представление о транспортирующей способности буровых растворов.

ОПРЕДЕЛЕНИЕ СКОРОСТИ ОСАЖДЕНИЯ ЧАСТИЦ

ВЫБУРЕННОЙ ПОРОДЫ В БУРОВЫХ РАСТВОРАХ

Согласно механическому принципу относительности, широко практикуемому при проектировании гидротранспорта с использованием ньютоновских жидкостей и газообразных агентов, транспортирующая способность бурового раствора зависит от скорости осаждения взвешенных частиц.

В общем случае при равномерном падении частицы в жидкой изотропной покоящейся среде скорость падения (м/с) определяют по формуле Риттингера

1/2

4 d0 Рч - Р ,

3 Of

(8.45)

где d0 - характерный размер (для шарообразной частицы - диаметр), м; рч и р - плотность частицы и жидкости соответственно, кг/м3; g - ускорение силы тяжести, м/с2; Of - коэффициент сопротивления обтеканию частиц.

Согласно формуле (8.45), скорость осаждения частиц в любой жидкости зависит от коэффициента сопротивления обтеканию Of. Величина Of, в свою очередь, находится в сложной взаимосвязи с критерием Рейнольдса (Re), включающим искомую скорость.

Ввиду отсутствия методики определения скорости осаждения взвешенных частиц в неньютоновских жидкостях, при проектировании процессов гидротранспорта бурового шлама обычно принимают Of = const, что оправдано в случае турбулентного режима течения промывочной жидкости в кольцевом пространстве скважины.

Далее предлагается разработанный Г.Г. Габузовым и Ю.М. Проселко-вым простой способ определения скорости осаждения шарообразных частиц в безграничной вязкопластичной среде при всех возможных режимах обтекания.

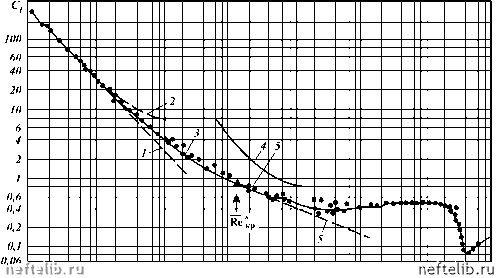

На рис. 8.6 в виде точек представлены опытные данные разных авторов, характеризующие изменения Of в диапазоне 10 - 1 < Re < 5105. Извест-

10- 2 4 6 lO** 2 4 6102 4 610 2 4 6 10 2 4 610* 2 6 Re, Re, Re* Рис. 8.6. Значения Cf в зависимости от режима обтекания частиц

ны формулы, аппроксимирующие опытные данные в отдельных интервалах Re.

Так, при Re < 1 справедлива зависимость (кривая 1 на рис. 8.6)

Cf = 24Re ; Re =

= "d0P

(8.46)

где ц - абсолютная вязкость жидкости, Пас.

После подстановки (8.46) в формулу (8.45) можно получить известную зависимость Стокса, выведенную теоретическим путем из дифференциальных уравнений гидродинамики без учета инерционных членов:

do2(Pч -p)g

18ц

(8.47)

При Re < 5 справедлива аналитическая зависимость Озеена (кривая 2 на рис. 8.6), полученная при частичном учете сил инерции:

Cf = 24Re (1 + 1,88Re).

(8.48)

Л.М. Левиным приводится формула, хорошо аппроксимирующая экспериментальные данные (кривая 3 на рис. 8.6) в широком диапазоне изменения критерия Рейнольдса:

0,665,

Cf = 24Re (1 + 1,17R ); 1 < Re < 1000.

(8.49)

При значениях 1000 < Re < 2•105 имеет место чисто турбулентный режим обтекания, коэффициент Cf не зависит от Re и может быть принят равным приблизительно 0,43 (см. рис. 8.6).

Таблица 8.1

Трансформация данных Р.И. Шищенко и Б.Д. Бакланова в новые переменные

Данные Р.И. Шищенко и Б.Д. Бакланова

Перевод данных в новые переменные

Re Of

Re *=-

1 + T0d0 /(3un)

7 16 54 166

Процесс осаждения частиц в неньютоновских жидкостях изучен недостаточно. Зарубежные исследователи либо ограничиваются рассмотрением качественной стороны вопроса, либо ориентируют на необходимость оперативного определения скорости осаждения частиц по вычисленной скорости сдвига с использованием реограммы, снятой на специальном вискозиметре.

В 1932 г. была издана работа Р.И. Шищенко и Б.Д. Бакланова по экспериментальному определению скорости осаждения шарообразных частиц и кубиков в буровом растворе. Опытные данные представлены в координатах k - Re:

ud0p

V3Of Л + Т0/ Y

Y = T0(a - 1); a = do(Рч -р)9 2n ; GX0 ,

(8.50)

где Re - обобщенный критерий Рейнольдса; n - пластическая вязкость,

Пас; т0 - динамическое напряжение сдвига, Па; у - средний градиент скорости, равный полусумме градиентов на границе шара и на поверхности возмущения среды, с-1.

Пересчет k на Of (табл. 8.1) позволил построить графическую зависимость (8.50) в координатах Of- Re * (кривая 4 на рис. 8.6). Из графика (см. рис. 8.6) следует, что зависимости коэффициента сопротивления обтекания для ньютоновских и вязкопластичных жидкостей не совпадают. Чисто турбулентный режим обтекания начинается при Re > 700, при этом Of =

= 0,82 и не зависит от Re. Указанное несовпадение создает соответствующие неудобства.

Так, кривая 4 на рис. 8.6 не может быть с достаточной уверенностью экстраполирована в область малых чисел Рейнольдса, наиболее интересных с точки зрения условий, препятствующих осаждению.

Между тем, экспериментальные данные Р.И. Шищенко и Б.Д. Бакланова могут быть по-новому интерпретированы при условии применения модифицированного определяющего критерия. Покажем это.

Сила тяжести (вес) шарообразной частицы в жидкости

G = п do3(рч -р)9/6.

Сила сопротивления F при падении шарообразной частицы в любой жидкости равна произведению касательного напряжения сдвига на стенках

шара т* на площадь поверхности частицы nd2:
