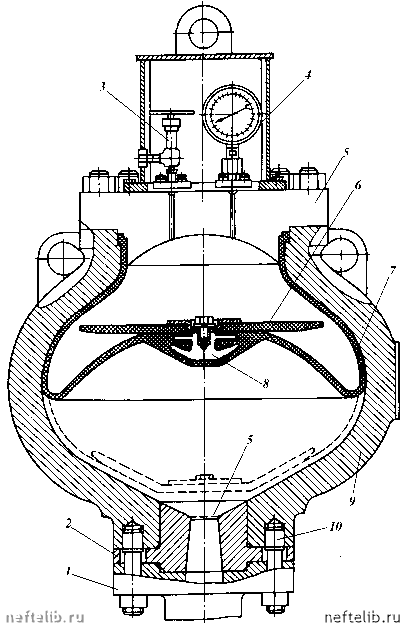

Рис. 16.14. Сферический компенсатор

Долговечность диафрагмы зависит от объемов газа и жидкости при работе насоса, определяемых отношением начального и рабочего давлений в пневмокомпенсаторе. При сравнительно небольшом начальном давлении плоскость перегиба под действием рабочего давления смещается к верхним сечениям корпуса, имеющим по сравнению со средним сечением меньшую площадь. В результате этого увеличиваются изгиб и амплитуда напряжений

в деформированных сечениях диафрагмы, вызывающие снижение срока ее службы. При большом начальном давлении плоскость перегиба смещается вниз и возникает опасность повреждения диафрагмы от ударов о днище корпуса.

ТРЕХЦИЛИНДРОВЫЕ БУРОВЫЕ НАСОСЫ ОДНОСТОРОННЕГО ДЕЙСТВИЯ

3а последние годы при бурении нефтяных и газовых скважин все более широко применяют трехцилиндровые поршневые насосы одностороннего действия, кинематическая схема которых приведена на рис. 16.15. Трехцилиндровые поршневые насосы одностороннего действия по сравнению с двухцилиндровыми насосами двустороннего действия имеют ряд преимуществ. По мере увеличения глубины бурящихся скважин повышается давление нагнетания.

Для бурения скважин глубиной 7-15 тыс. м необходимы буровые насосы сверхвысокого давления, развивающие давление более 30,0 МПа. С ростом давления нагнетания повышается нагрузка на шток, что приводит к увеличению диаметра штока с уменьшением диаметра поршня, при этом снижается объем рабочих камер цилиндров со стороны привода буровых насосов типа «Дуплекс». Последнее увеличивает пульсацию давления.

Трехцилиндровые поршневые насосы одностороннего действия обеспечивают более равномерную подачу. В сочетании с пневмокомпенсатором эти насосы могут обеспечить практически необходимую равномерность подачи и давления в напорном трубопроводе.

Поршневые насосы одностороннего действия характеризуются повышенной частотой и укороченной длиной хода поршней. Вследствие этого

ij}!! 9 8 10

Нагнетание

Всасывание

Рис. 16.15. Кинематическая схема трехцилиндрового бурового насоса одностороннего действия:

1, 2 - приводной и коленчатый валы; 3 - шатун; 4 - ползун; 5 - шток; 6 - поршень; 7 - цилиндр; 8, 9 - всасывающий и нагнетательный клапаны; 10, 11 - всасывающий и нагнетательный трубопроводы

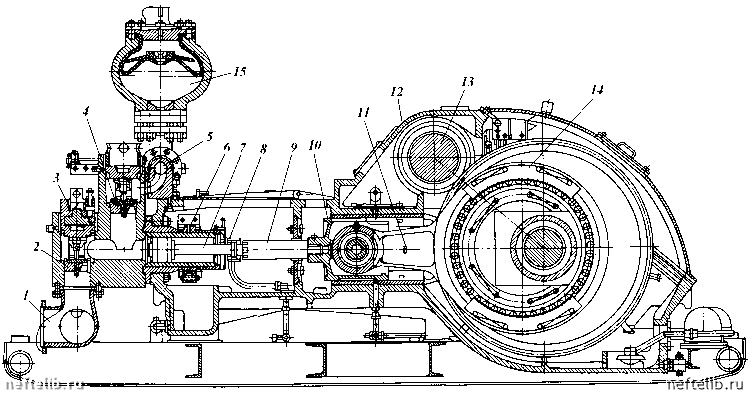

Рис. 16.16. Буровой поршневой насос одностороннего действия:

1 - всасывающий коллектор; 2, 4 - всасывающий и нагнетательный клапаны; 3 - крышка клапанной коробки; 5 - нагнетательный коллектор; 6 - цилиндровая втулка; 7 - шток; 8 - быстросъемный хомут; 9 - контршток; 10 - ползун; 11 - шатун; 12 - станина насоса; 13 -трансмиссионный вал; 14 - коренной вал; 15 - компенсатор
