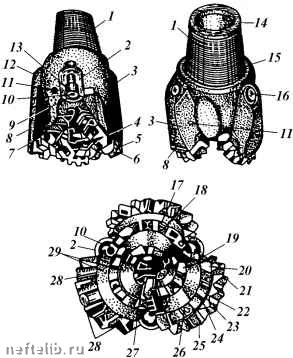

Рис. 18.2. Секционное трехшаро-шечное долото тина XV

случае стопорного кольца 9). Герметизация зазора между соплом и внутренней стенкой полости (гнездо прилива 2) обеспечивается обычно резиновым уплотнением 13. Козырек 7 лапы обычно (как и в приведенном случае) защищается антиабразивным покрытием 8, приближенным к торцу 4 шарошки и ее тыльной части 6, называемой часто обратным конусом. На тыльной части 6 шарошки наплавляют защитное покрытие с хорошо сопротивляющейся абразивному износу калибрующей поверхностью 5, разделяемой одной из конических поверхностей корпуса шарошки. Вершина

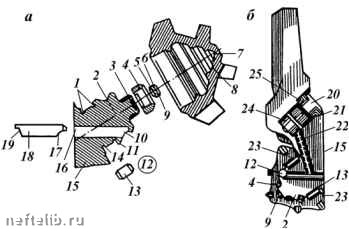

Рис. 18.3. Внутренние элементы шарошечного долота:

а - элементы опоры шарошки; б - секция долота с герметизированной опорой

первой шарошки в данном случае, как и у долота со стальным вооружением некоторых других типов, выполняется с лопатовидными элементами и называется лопаткой 27.

Ряд породоразрушающих элементов, расположенных примерно по одной окружности, называется венцом. Венец 21, находящийся на периферии (у основания) шарошки, называется периферийным или калибрующим, поскольку он не только углубляет забой, но и калибрует ствол скважины. Средние 20 и привершинные 19 венцы принято называть основными. Основными конусами шарошек условно именуют конические поверхности, находящиеся не на тыльной, а на передней (основной) стороне шарошки, ближе к вершине; от них начинают построение шарошки. Различают также промежуточные дополнительные конусы, расположенные между основным и обратным конусом в двух- и трехконусных шарошках.

Часть конуса шарошки, расположенная между двумя венцами, называется межвенцовой расточкой 29. Если она выполняется в виде узкого, но значительного углубления между венцовыми поясками, над которыми выступают рабочие породоразрушающие элементы, то в этом случае ее иногда называют также и кольцевой канавкой.

Стальной выфрезерованный породоразрушающий элемент шарошки принято называть зубом, а твердосплавный вставной (изготовленный из спекаемого, обычно карбидовольфрамового, порошка) - зубком, или штырем 24 (см. рис. 18.2). Углубление между двумя соседними зубьями, расположенными на одном и том же венце, называют обычно выемкой 22. Значительную выемку, образованную на месте одного-двух срезанных зубьев или сбоку одного из них, принято называть выфрезеровкой.

Нижняя часть 17 зуба - основание, а верхняя 18 - вершина. Ребра сопряжения поверхностей вершины зуба, а нередко и всю вершину полностью неправильно обобщают единым названием «режущая кромка».

Поверхность 25 зуба, обращенную к периферии - к периферийному венцу шарошки, принято называть наружной стороной, а поверхность 26, обращенную к вершине - внутренней стороной зуба. Поверхность 25, обращенная по направлению вращения шарошки, называется набегающей, или передней гранью (реже передней стороной или передним крылом зуба), а поверхность 23, направленная в противоположную сторону, - тыльной или задней гранью (стороной). Рабочие поверхности стальных зубьев шарошки и других быстроизнашивающихся элементов долота нередко защищаются наплавляемым антиабразивным покрытием.

На верхнем торце присоединительной головки 1 выбивают размер, заводской номер и тип долота, товарный знак и номер партии долот.

Широкий проходной канал, ограниченный внутренними стенками головки 1, принято называть внутренней полостью 14 долота, а заплечики 15 - упорным уступом (торцом), который обычно имеет скошенную фаску.

На рис. 18.2 представлены крышка 16 компенсатора и предохранительный сбрасывающий обратный клапан 11 автономной герметизированной принудительной системы смазки элементов опоры шарошки. Опора шарошки долота (рис. 18.3, а) обычно состоит из консольной цапфы 2, составляющей единое целое с лапой 15, и подшипников, позволяющих шарошке при вращении долота свободно вращаться относительно цапфы и передавать осевые и радиальные нагрузки. Один из подшипников одновременно с отмеченными функциями выполняет также роль запирающего,

фиксирующего устройства, удерживающего шарошку на цапфе от продольного смещения. Поэтому такой подшипник называют замковым. Как правило, он выполняется в виде шарикоподшипника 12. Его шары заводятся в соответствующее гнездо через цилиндрический проход 16, просверливаемый в цапфе и запираемый после их установки специальной деталью, называемой замковым пальцем 18. Эта деталь имеет форму штыря и выполняет роль пробки, заходящей в проход 16 и не позволяющей шарам выкатываться из беговой дорожки 10.

В пальце 18 на одном его конце (переднем) вытачивается сферический вырез 17, точно соответствующий (при совместной обработке пальца с цапфой) профилю внутренней беговой дорожки 10 замкового подшипника, а на другом - канавка 19 под сварочный шов, фиксирующий правильное положение пальца и препятствующий его смещению и выпадению.

По обеим сторонам замкового подшипника обычно монтируют большой и мал1й подшипники. Большой подшипник у многих долот состоит из беговой дорожки 14, роликов 13 и направляющих плоскостей 1. Он отделяется от замкового шарикового подшипника буртиком 11.

Мал1й подшипник чаще всего выполняется в виде подшипника скольжения с втулкой 4, которая впрессовывается в гнездо 8, высверливаемое в шарошке. Втулку 4 часто называют фрикционной. Торцовая (концевая) 3 и боковая поверхности цапфы на участке этого подшипника, как правило, наплавляются тонким антиабразивным покрытием.

В состав опоры, как правило, входит также подшипник 9 в виде планшайбы с накаткой 6 по боковой поверхности и со шлифованным днищем 5. Подпятник впрессовывают в соответствующее ему гнездо 7, высверленное в днище шарошки. Его нередко называют концевым упорным подшипником, однако под концевым подшипником также подразумевается малхй подшипник с фрикционной втулкой 4 или весь комплекс элементов скольжения, включая втулку 4 и подпятник 9.

Если опора долота герметизирована (см. рис. 18.3, б), в ее состав чаще всего включают сальниковое уплотнение 23, гибкую диафрагму 21 (являющуюся основной деталью компенсатора), заполняемый смазкой резервуар (или лубрикатор) 24, канале! для смазки 22 и крышку или пробку 20 компенсатора 25, перекрывающую полость резервуара 24.

В Российской Федерации для бурения нефтяных скважин выпускаются одно-, двух- и трехшарошечные долота.

Одношарошечные долота. Эти долота разработаны в СевКавНИПИ. Все они относятся к одному классу (с твердосплавным вооружением) и одному типу С3 (по прежнему обозначению С1) - для средних, преимущественно карбонатных, хрупких пород, таких как доломиты, конгломераты, известняки и др.

По своим конструктивным особенностям они разделяются на модификации (рис. 18.4, а -г). Одношарошечное долото состоит из корпуса с присоединительной головкой, лапы и сферической шарошки. Промывочное устройство в виде сквозного периферического отверстия просверливается в лапе недалеко от основания цапфы, направляющего струю раствора по касательной к поверхности шарошки.

Корпус выполнен с утолщенной консольной лапой, изготовляемой с цапфой, ось которой наклонена под углом 30° к оси долота.

Опора включает два шарикоподшипника, один из которых выполняет-
