15.13. КИНЕМАТИКА ПОДЪЕМНОГО МЕХАНИЗМА

Задача кинематики состоит в определении скоростей и ускорений подъемного механизма. Заданными величинами являются высота подъема, оснастка и размеры звеньев подъемного механизма, частота вращения и характеристика используемого двигателя.

При спускоподъемных операциях высота подъема h несколько превышает длину бурильной свечи I (здесь h и 1,02/). Это обусловлено возможностью установки бурильной колонны на клинья либо элеватор. При спуске бурильная колонна приподнимается для освобождения клиньев либо элеватора, поэтому перемещения при спусках и подъемах бурильных свечей примерно одинаковые.

Изменения скорости за время подъема и спуска одной свечи изображаются тахограммой. Для подъемных механизмов характерна трехпериод-ная тахограмма подъема, имеющая трапецеидальную форму (рис. 15.29). В первый период происходит разгон барабана лебедки, чему соответствует ускоренное движение крюка со скоростью, возрастающей от нуля до начальной установившейся vн,у. Характер изменения скорости крюка в период разгона зависит от привода лебедки и навыков управляющего ею бурильщика. Режим разгона буровой лебедки существенно не влияет на продолжительность подъема. Однако для снижения динамических нагрузок ускорение при разгоне должно быть минимальным. При линейном нарастании скорости, как показано на рис. 15.29, имеем

а1 = dv\dt = tg у = const; vн,у = a1t1; h1 = vн,у t1 = a1t12/2,

где a1 - ускорение крюка при разгоне, м/с2; у - угол наклона кривой скорости; vн,у - начальная установившаяся скорость крюка, м/с; h1 - путь крюка в период разгона, м; t1 - продолжительность разгона, с.

Второй период соответствует установившемуся движению крюка, при котором двигатель и барабан лебедки вращаются с постоянной частотой. Скорость подъема и период установившегося движения

Vу = П О- Пдв/60 i•тр iVc

где О- - диаметр навивки каната на барабан лебедки, м; ••тр - передаточное число трансмиссии лебедки; ••т,с - кратность оснастки подъемного механизма.

Время

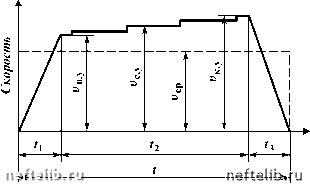

Рис. 15.29. Тахограмма подъема

Вследствие изменения диаметра навивки при переходе каната на каждый последующий слой на тахограмме скорость подъема в период установившегося движения изображается ступенчатой прямой линией. В кинематических расчетах пользуются средней установившейся скоростью подъема

где ук.у - конечная установившаяся скорость подъема крюка, определяемая по диаметру последнего (конечного) слоя навивки каната.

Средняя установившаяся скорость подъема рассчитывается также по среднему диаметру навивки каната на барабан лебедки

Ус.у = п Dср Пдв/60 /тр гт.с.

Исходя из средней установившейся скорости, для второго периода подъема

а2 = 0; ус,у = const; h2 = ус,у t2,

где а2 - ускорение крюка, м/с2; t2 - продолжительность установившегося движения, с; h2 - путь крюка за период установившегося движения, м.

В третий период происходит торможение буровой лебедки, при котором конечная установившаяся скорость подъема снижается до нуля. При линейном изменении скорости торможения

03 = const; Ук.у = 033; Л3 = Ук.у t3/2 = а31.2/2,

где а3 - замедление крюка при торможении, м/с2; ук,у - скорость крюка в начале торможения, м/с; t3 - продолжительность торможения, с; h3 - путь крюка в период торможения, м. Продолжительность подъема

t = t1 + t2 + t3.

Для расчета продолжительности подъема на заданную высоту пользуются средней скоростью подъема, учитывающей изменение скорости крюка в период разгона и торможения лебедки:

t = h/Уср.

Средняя скорость на тахограмме подъема определяется из следующего равенства:

Уср t = Vс.у(t + t2)/2,

откуда

У = У nil = У t + t - (t1 + t3) = У ср с.у 2t с.у 2t у

t1 +13

Последняя формула показывает, что средняя скорость крюка меньше средней установившейся скорости подъема. На рис. 15.29 средняя скорость крюка выражается высотой прямоугольной тахограммы, площадь которой равна площади действительной трапецеидальной тахограммы, имеющей общее с ней основание. Прямоугольная тахограмма является расчетной и на практике неосуществима, так как при этом ускорение и замедление достигают бесконечности: а = tg 90° = да.

Отношение средней установившейся скорости к средней скорости крюка называют коэффициентом заполнения тахограммы: X = Ус.у/Уср > 1.

Пользуясь коэффициентом Х, продолжительность подъема на заданную высоту можно определять по формуле

t = h/vср = h Х/vс,у.

Коэффициент заполнения тахограммы зависит от типа привода подъемного механизма, скорости и высоты подъема крюка. Согласно опытным данным Уралмашзавода, указанная зависимость описывается формулой

Х = 1 + cv с2у

В зависимости от типа используемого привода c = 2,4 - для электрического, дизель-электрического и газотурбоэлектрического; c = 3,6 - для дизель-гидравлического и газотурбинного; c = 4,8 - для дизель-механического.

Средняя скорость спуска

Уср.сп vmax сп/Хсп,

где vmax сп - максимальная скорость, достигаемая за период спуска; Хсп - коэффициент заполнения тахограммы при спуске.

В практических расчетах согласно рекомендациям Уралмашзавода максимальная скорость спуска принимается в зависимости от длины свечи I.

I, м................. 18 24 27 36

Vmaх, м/с....... 2,5 2,9 3,1 3,6

Коэффициенты заполнения тахограммы: Хсп = 2 - при свободном спуске; Хсп = 1,5 - при использовании вспомогательного тормоза.

15.14. ДИНАМИКА ПОДЪЕМНОГО МЕХАНИЗМА

Динамические нагрузки в подъемном механизме буровых установок возникают при спускоподъемных операциях вследствие действия ускорения или замедления, а также упругих колебаний, создаваемых во время переходных процессов. Источники динамических нагрузок - толчки и удары, возникающие при подхвате колонны труб и переходах талевого каната на последующий слой навивки, а также из-за зазоров и монтажных смещений в сочленениях узлов и деталей подъемного механизма и его привода.

На динамику спускоподъемных операций значительно влияет состояние ствола скважины. Всевозможные уступы и каверны препятствуют равномерному движению колонны труб в скважине, поэтому в подъемном механизме возникают динамические нагрузки случайного характера. Систематическими являются динамические нагрузки, возникающие в период разгона и торможения лебедки. При прочих одинаковых условиях уровень динамических нагрузок, возникающих в процессе подъема, зависит от пусковых свойств двигателей и упругости системы, включающей силовые передачи, лебедку, талевый канат, вышку и колонну поднимаемых труб.

При спуске динамические нагрузки зависят от снижения скорости, регулируемой вспомогательным и основным тормозами лебедки, а также от упругости талевого каната, вышки и колонны спускаемых труб. Различие в
