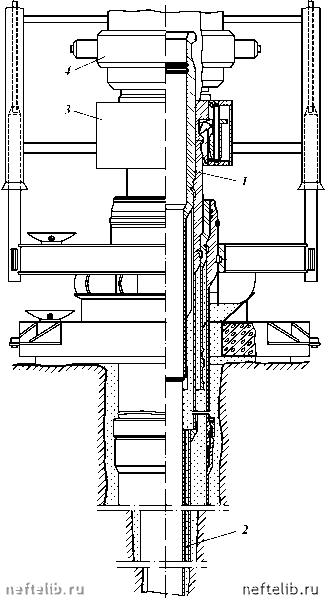

Рис. 25.24. Схема цементирования первой промежуточной колонны:

1 - устьевая головка; 2 - первая промежуточная колонна; 3 - гидравлическая муфта; 4 - блок превенто-ров

Затем натяжные канаты прикрепляют к неподвижной части телескопического звена, опускают сборку стояка и ПО, продолжая спуск талевого блока до выбора половины хода компенсатора, и гидромуфтой соединяют временную устьевую головку с устьевой головкой направления диаметром 762 мм. После этого выбирают слабину натяжных канатов, включают в работу натяжное устройство морского стояка, разгружают компенсатор бурильной колонны, освобождают внутреннюю трубу телескопического звена от стопоров, поднимают ее к подроторным балкам и тягами прикрепляют отклонитель потока к подроторным балкам.

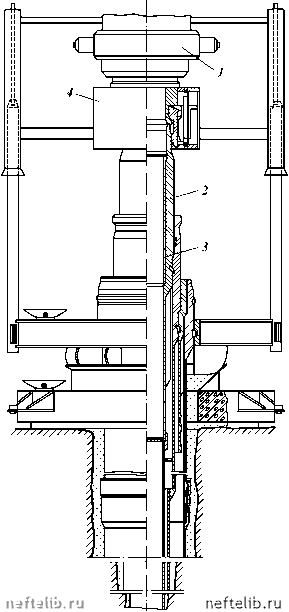

Рис. 25.25. Схема спуска и установки второго блока превенто-ров:

1 - второй блок превенторов;

2 - устьевая головка первой технической колонны диаметром 340 мм; 3 - цанговая втулка; 4 - гидравлическая муфта

к отклонителю потока и уплотни-звена, освобождают спусковой ин-

Присоединяют линии управления тельному устройству телескопического струмент и спускают защитную втулку отклонителя, подсоединяют отводной трубопровод и доливочную линию к телескопическому звену. Опускают на бурильных трубах испытательный инструмент до посадки его на подводное устье, закрывают плашечный превентор, подачей рабочей жидкости в систему гидроуправления проверяют герметичность соединений и поднимают спусковую колонну с испытательным инструментом.

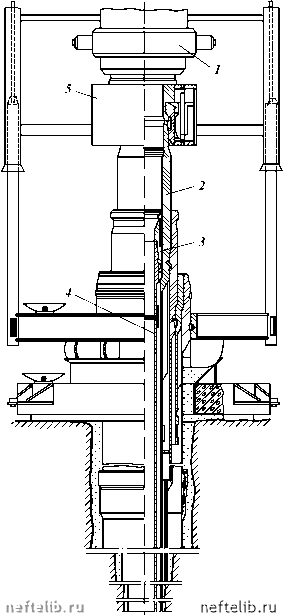

Рис. 25.26. Схема спуска, цементирования и герметизации второй технической колонны:

1 - блок превенторов; 2 - уплот-нительное устройство; 3 - подвесная головка; 4 - вторая промежуточная колонна; 5 - гидравлическая муфта

Затем собирают бурильный инструмент, спускают его и бурят скважину долотом диаметром 660 мм под кондуктор диаметром 508 мм до проектной глубины.

Бурильный инструмент поднимают в порядке, обратном описанному выше, демонтируют морской стояк, временную устьевую головку и блок ПО, спускают кондуктор, к последней секции которого присоединяют устьевую головку, и цементируют его (рис. 25.23). После этого опять приступают к
