песковой насадке в соответствии с законом Стокса. Тонкодисперсные частицы шлама вместе с компонентами бурового раствора сосредоточиваются в спиралевидном потоке, движущемся снизу вверх. Попадая в сливной патрубок, очищенный раствор выводится из циклона, а шлам (пески) перемещается внешним, движущимся вниз спиралевидным потоком к песковой насадке и выгружается через нее вместе с некоторой частью бурового раствора.

Технологические показатели работы циклона при разделении суспензии на жидкую и твердую фазы ухудшаются при уменьшении напора подающего насоса, увеличении вязкости или плотности подаваемой жидкости, повышении концентрации твердых частиц в суспензии, понижении плотности твердой фазы, уменьшении размера отделяемых частиц, резком отличии формы частиц от сферической, сокращении размера отверстия песковой насадки.

Гидроциклонные шламоотделители делят на песко- и илоотделители условно. Пескоотделители - это объединенная единым подающим и сливным манифольдом батарея гидроциклонов диаметром 150 мм и более. Илоотделителями называют аналогичные устройства, составленные из гидроциклонов диаметром 100 мм и менее. Число гидроциклонов в батареях песко- и илоотделителя разное.

Эти аппараты должны обрабатывать весь циркулирующий буровой раствор при любой подаче буровых насосов. Пропускная способность пес-коотделителя должна составлять 125 %, а илоотделителя 150 % от максимальной подачи насоса. Это позволяет гарантировать обработку всего потока бурового раствора на гидроциклонных шламоотделителях.

В отечественной практике широко распространен гидроциклонный шламоотделитель 1ПГК, называемый пескоотделителем. Он представляет собой батарею из четырех параллельно работающих гидроциклонов диаметром 150 мм. Буровой раствор в гидроциклоны подается вертикальным шламовым насосом.

Рис. 6.13. Схема гидроциклона Рис. 6.14. Схема работы гидроциклона для очистки бурового раствора от шлама

Пескоотделитель 1ПГК способен обрабатывать до 60 л/с бурового раствора и удалять из него частицы шлама размером 60 мкм при наименьшем допустимом давлении около 0,2 МПа. Общая масса установки составляет 1310 кг.

В настоящее время применяют более надежные модели пескоотдели-телей ПГ-50 и ПГ-90: число обозначает пропускную способность (в л/с). Они отличаются более стойкими и совершенными по форме резиновыми элементами.

Кроме того, во многих районах России внедрены шламоотделители с гидроциклонами диаметрами 75 и 100 мм, так называемые илоотдели-тели. Они представляют собой блок из 12-16 гидроциклонов, установленных на общей раме и имеющих общий ввод раствора и поддон для сбора ила (шлама с раствором). Для подачи раствора используется вертикальный шламовый насос.

Эффективность разделения суспензии с помощью гидроциклонов по-вышется с увеличением давления на входе. Однако опыт работы с буровыми растворами показывает, что оптимальное значение давления для пес-коотделителей составляет 0,25 МПа, а для илоотделителей - 0,32 МПа. Такие условия достигаются при давлении в нагнетательной линии насоса 0,4 - 0,5 МПа.

Основным методом регулирования работы гидроциклонов в условиях бурения скважин является изменение размеров отверстия для сбрасывания песков или илов. При высоких скоростях бурения это отверстие должно быть достаточно большим. Но если оно окажется больше, чем необходимо для удаления из раствора выбуренной породы, то эффективность работы циклона снизится, а потери раствора со шламом возрастут.

Уравновешенный гидроциклон имеет наилучшие характеристики только в том случае, когда слив песков идет в виде зонтика (рис. 6.14, а), а не в виде шнура (рис. 6.14, б). Следует помнить, что у современных гидроциклонов нижнее отверстие является каналом разгрузки, а не штуцером. При правильной работе циклона допускаются потери раствора со шламом от 1 до 5 %. Стремление получить с помощью гидроциклонов почти сухой шлам приводит также к ухудшению разделения суспензии; тонкодисперсные, необходимые для раствора частицы глины не могут попасть в восходящий вихрь и уносятся песками в отвал.

Основной контролируемой рабочей характеристикой гидроциклонов является плотность песков (илов). Плотность нижнего продукта слива должна быть на 0,30-0,42 г/см3 выше плотности очищенного раствора.

В связи с высокой эффективной вязкостью растворов на углеводородной основе (РУО) эффективность работы гидроциклонных аппаратов снижается. Для этих растворов в качестве пескоотделителей используются илоотделители. Плотность сгущенного продукта при очистке неутяжелен-ных буровых растворов на углеводородной основе при одном и том же количестве удаляемого песка будет меньше, чем при очистке раствора на водной основе. Например, сгущенный продукт, содержащий 25 % твердой фазы, при плотности раствора 1,14 г/см3 имеет плотность 1,48 г/см3, в то время как в РУО плотностью 1,02 г/см3 сгущенный продукт имеет плотность 1,39 г/см3.

Обычные илоотделители не применяют для очистки утяжеленных буровых растворов, так как, удаляя частицы шлама размером 25 мкм, они также удаляют из раствора практически весь барит с частицами раз-

мером более 16 мкм и часть барита с частицами меньшего размера. При очистке илоотделителем тяжелхх растворов 95 % шлама будут составлять крупные частицы и одновременно будет теряться до 50 % барита.

В последние годы для очистки утяжеленных буровых растворов применяются так называемые сепараторы (рис. 6.15), которые состоят из гидроциклонного илоотделителя /, установленного над вибрирующей мелкоячеистой просеивающей сеткой 2. Утяжеленный буровой раствор, очищенный с помощью вибросита, подается центробежным насосом в батарею гидроциклонов, где он разделяется на утяжеленный и неутяжеленный. Не-утяжеленный поток возвращается в циркуляционную систему, а утяжеленный через песковые насадки попадает на тонкоячеистое вибросито, где частицы шлама, которые крупнее частиц утяжелителя, сбрасываются в отвал, а остальная часть утяжеленного раствора просеивается через вибросито и, возвратившись в циркуляционную систему, соединяется с неутяже-ленной частью раствора.

В связи с тем, что поток утяжеленного раствора значительно меньше потока неутяжеленного, можно использовать в сепараторах мелкоячеистые вибрирующие сетки и таким образом значительно улучшить очистку утяжеленных буровых растворов.

В б. ВНИИКРнефти разработана технология очистки буровых растворов по трехступенчатой системе, которая успешно внедрена в ряде районов страны. Эта технология предусматривает очистку: грубую - на вибросите, тонкую - на песко- и илоотделителях. В результате из бурового раствора удаляется не менее 60 % выбуренной породы, в том числе частицы размером до 30 мкм.

Технология трехступенчатой очистки предполагает обработку раствора плотностью не более 1,25 г/см3, условной вязкостью не более 45 с. На первой ступени очистки используются вибрационные сита СВ-2, СВ-2Б,

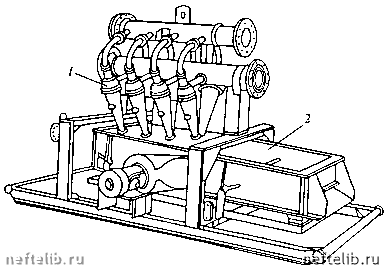

Рис. 6.15. Гидроциклонный сепаратор
