печивается работа насоса без изменения основных технических показателей.

Высоту всасывания вычисляют на основании уравнения Бернулли для потока жидкости в сечениях Za, совпадающих с уровнем раствора в опорожняемой емкости, и в сечении zв, совпадающем с входом в насос:

У2 v2

Р9Za + Pa +Р = P9Zв + Рв +Р + ДРи +АРг +АРк. (17.1)

Скорость va опорожнения емкости можно принять равной нулю, а давление pa над свободной поверхностью жидкости - равным давлению р0 окружающей среды. Учитывая, что высота всасывания z = zв - Za, из уравнения (17.1) получают

Z =-2-, (17.2)

где рв - давление на входе в насос, Па; Ув - скорость бурового раствора на входе в насос, м/с; р - плотность бурового раствора, кг/м3; g - ускорение сил1 тяжести, м/с2; Дри - потери давления на преодоление инерции бурового раствора (определяются массой и ускорением бурового раствора во всасывающей трубе), Па; Дрг - потери давления на преодоление гидравлических сопротивлений всасывающей трубы и приемного коллектора насоса, Па; Дрк - потери давления на преодоление сопротивления клапана насоса, Па.

Для снижения инерционных потерь давления рекомендуется на всасывающей линии устанавливать воздушный компенсатор. При недостаточном давлении рв на входе в насос и работе с буровыми растворами высоких плотности и вязкости всасывающие линии снабжаются подпорными насосами.

Длина всасывающей линии должна быть минимально возможной, а диаметр используемых труб должен быть не менее диаметра приемного коллектора бурового насоса. На свободном конце всасывающей линии устанавливают сетчатый фильтр, суммарная площадь просветов которого должна быть не менее площади сечения труб, используемых в линии всасывания. Всасывающий трубопровод крепят к насосу посредством фланцевого соединения, уплотняемого листовой прокладкой из резины. Неточность изготовления и монтажа всасывающих линий компенсируется подвижными соединительными муфтами (компенсаторами). Для защиты бурового раствора от промерзания всасывающие линии покрывают теплоизоляционным материалом. Запасные емкости циркуляционной системы с буровым раствором и химическими реагентами подключаются к всасывающей линии с помощью труб сравнительно небольшого диаметра, снабженных клиновыми задвижками или поворотными шиберами.

ГЛАВА

ПОРОДОРАЗРУШАЮЩИЙ ИПСТРУМЕНТ: БУРОВЫЕ ДОЛОТА, БУРИЛЬНЫЕ ГОЛОВКИ, РАСШИРИТЕЛИ, КАЛИБРАТОРЫ

Горные породы на забое скважины разрушаются долотами различных типов и моделей, расширителями и бурильными головками. Долота для сплошного бурения различаются по воздействиям на забой и по своему конструктивному исполнению.

Все долота для сплошного бурения по характеру воздействия на породу разделяются на четыре основные группы:

1) долота лопастные, режущие и скалхвающие породу;

2) долота шарошечные со слабо коническими (почти цилиндрическими) шарошками, одновременно скалывающие и дробящие породу;

3) долота с коническими шарошками, вершины которых лежат у центра долота или вблизи нее, собираемые на лапах с консольными цапфами, дробящие породу;

4) долота с матричным корпусом, оснащенным твердосплавными штырями или алмазами, режущие и истирающие породу.

Наибольшее распространение получили шарошечные долота. Ими ежегодно выполняется около 95 % объема проходки. В зависимости от числа рабочих органов шарошечные долота бывают одно-, двух-, трех-, четырех-, шести- и многошарошечные. Наиболее распространен трехшарошеч-ный вариант. Его конструкция отличается наилучшей вписываемостью в круглое сечение скважин трех конических шарошек, обеспечивающих оптимальное центрирование и устойчивость долота и т.д.

Более подробно породоразрушающий инструмент можно классифицировать по следующим признакам.

По принципу действия: режуще-скалывающие; дробяще-скалхвающие; режуще-истирающие.

По назначению: для сплошного бурения; для колонкового бурения; для расширения ствола скважины; для специальных работ в скважине.

По конструкции рабочего элемента: лопастные; шарошечные; матричные.

По количеству рабочих элементов: одноэлементные; двухэлементные; трехэлементные; четырехэлементные; шестиэлементные и т.д.

По конструкции промывочных устройств: с центральным одним отверстием; с периферийными несколькими отверстиями; с гидромониторными осесимметричными насадками; с асимметричной одной гидромониторной насадкой.

По типу и стойкости вооружения: для бурения мягких пород; для бурения пород средней твердости; для бурения твердых пород; для бурения крепких пород.

18.1. ШАРОШЕЧНЫЕ ДОЛОТА

Простейшая конструкция корпусного трехшарошечного долота с центральной промывкой показана на рис. 18.1, а (без сопел) и на рис. 18.1, б (с соплами).

Долото состоит из следующих основных узлов: литого корпуса /, лап 2, узла опор, включающего цапфу 3 и подшипники 4 - 6, шарошек 7 и очищающего или промывочного узла. В состав последнего могут входить насадки 8 и 9, формирующие высоконапорный поток бурового раствора, а также канале! 10 (рис. 18.1, б), просверленные в корпусе 1. Верхняя часть 11 корпуса обычно называется присоединительной головкой, так как она служит для присоединения к переводнику или нижнему концу бурильной колонны. В данном случае она выполнена в виде муфты с внутренней конической резьбой 12. На нижней части корпуса 1 обычно предусмотрены пазы, в которые вставляют лапы 2 со смонтированными шарошками. Лапы приваривают к корпусу 1 сварными швами.

Конструкция, показанная на рис. 18.1, характерна для отечественных долот диаметром 394 мм и более; большинство трехшарошечных долот выполняются секционными. Внешний вид и внутренние элементы секционного долота показаны соответственно на рис. 18.2 и 18.3.

Секционное шарошечное долото собирается из секций, свариваемых вместе по всему наружному контуру сопрягаемых поверхностей. При этом верхние сегментные чести секций образуют присоединительную головку 1, на которой затем нарезается коническая наружная (ниппельная) резьба (см. рис. 18.2). Средняя часть долота составляет также единое целое в результате сваривания лап 3. На наружной поверхности лап 3 предусмотрены приливы 12, кромки и ребра жесткости, а также округлите полуцилиндрические приливы (бобышки) 2 под промывочные сопла (насадки) 10.

В СНГ сопла изготавливают обычно из металлокерамического материала. Сопла закрепляют при помощи удерживающего замка (в данном

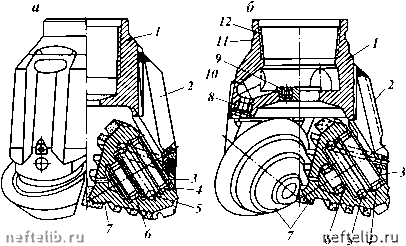

Рис. 18.1. Корпусное шарошечное долото:

а - Д394С; б - Д394МГ
