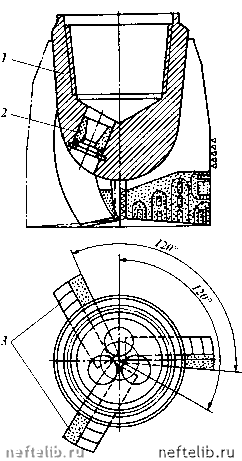

Рис. 4.16. Лопастное долото:

корпус; 2 - насадка; 3 - лопасти

лами, отличающимися формой передней грани, ее наклоном относительно плоскости, перпендикулярной к оси долота. Угол наклона грани относительно этой плоскости называется углом резания. В центре долота делается вырез для улучшения его работы, так как разрушение породы в этой зоне затруднено.

Корпус и лопасти долота выполняются из среднеуглеродистых нелегированных или малолегированных конструкционных сталей. Передняя и боковая грани лопастей для увеличения стойкости армируются твердым сплавом. После приварки лопастей к корпусу на передней и боковой гранях ее вырезают канавки, дно которых наплавляется крупкой зернистого твердого сплава - релит. В армированные пазы укладываются твердосплавные пластины. Для этого применяют твердый сплав на основе карбида вольфрама типа ВК8. Затем поверхности лопасти и пластины твердого сплава заплавляют чугунным припоем с крупкой твердого сплава с помощью ацетилено-

кислородного пламени. Для снятия напряжений после сварки и наплавки долото подвергают нормализации. После этого на корпусе долота нарезают присоединительную резьбу, производят подгонку размера по диаметру и заправку лезвий долота в соответствии с назначением.

Трехлопастные долота типа 3ЛГ диаметром от 118 до 445 мм имеют три промывочных канала, в которые могут быть установлены гидромониторные насадки. Двухлопастные долота типа 2Л выпускают диаметром от 76 до 161 мм. Для упрощения изготовления и удобства при эксплуатации лопастные долота 3Л и 2Л нескольких размеров изготовляют с одинаковым корпусом.

Разновидностью лопастных долот являются долота типа РХ (рыбий хвост), изготовляемые больших диаметров (от 490 до 640 мм) по требованию заказчика для бурения мягких и средних пород. Долото типа РХ представляет собой поковку из стали марки 40. Верхняя часть долота снабжена замковой резьбой для присоединения к колонне бурильных труб. В нижней части долото имеет форму лезвия, заправленного в виде рыбьего хвоста. Лопасти долота армируются твердым сплавом.

Долото типа РХ поддается реставрации по мере износа рабочего лезвия и поэтому используется многократно.

ИСТИРАЮЩЕ-РЕЖУЩИЕ ДОЛОТА

Долота истирающе-режущего действия предназначены для бурения вязких, мягких и средних по твердости пород с абразивными про-пластками.

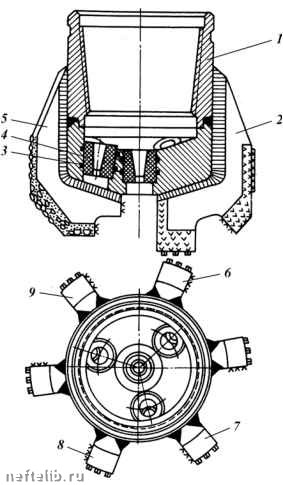

Долото типа ИР (рис. 4.17) состоит из корпуса 1, приваренных к нему шести лопастей, из которых три нижние - 2, 8 и 9 имеют нормальную высоту и три верхние 5, 6, 7 - укороченную. Режущие кромки лопастей армированы цилиндрическими зубками из твердого сплава типа ВК8. Промежутки между штырями и передняя грань всех лопастей армируются зернистым твердым сплавом - релит. Боковые грани лопастей, калибрующие стенки скважины, также армируются твердосплавными штырями и слоем релита. Промывочная жидкость на забой поступает через минералокерамиче-

ские насадки 4, вставляемые в дно корпуса долота. Насадки крепятся в корпусе при помощи пружинных колец, которые удерживают их от выпадения в корпус при транспортировке. Насадки герметизируются резиновыми кольцами 3.

Долота типа ИР (с обычной промывкой) и типа ИРГ (с гидромониторной промывкой) выпускаются диаметром от 76 до 269 мм. Присоединительные резьбы выполняются шести типоразмеров.

Долота типов ДСГ3ЛИР

истирающе-режущего и

ДСГ3ЛР режуще-скалывающего действия обладают преимуществами трехлопастных и долот типа ИР. Поэтому при бурении роторным способом перемежающихся мягких и средней твердости пород они показали лучшие результаты по сравнению с шарошечными долотами.

Отличительной особенностью долот типов ДСГ3ЛИР и ДСГ3ЛР является то, что они снабжены тремя лопастями, имеющими три или четыре

Рис. 4.17. Долото типа ИР

ступени. Конструктивно эти долота друг от друга отличаются расположением рабочих поверхностей, соотношением диаметров нижних и верхних ступеней, а также схемой армирования лопастей твердым сплавом.

Изготовляются долота из штампованного корпуса, к которому строго радиально привариваются три лопасти. Профиль лопастей прямоугольный, шириной 12 мм, с задним углом 45°. Такой профиль снижает размер опорной поверхности долота по мере износа лопастей.

Аналогичными по принципу разрушения забоя являются долота типа ИСМ. Эти долота имеют шесть лопастей, расположенных радиально, профиль которых имеет грушевидную форму. Поверхности лопастей армированы твердым сплавом славутич и зернистым твердым сплавом.

Долота типа ИСМ показали хорошие результаты при бурении скважин забойными двигателями в породах средней твердости.

ГЛАВА

РАБОТА БУРИЛЬНОЙ КОЛОННЫ

Бурильная колонна представляет спущенную в скважину сборку из бурильных труб, предназначенную для подачи гидравлической и механической энергии к долоту, создания осевой нагрузки на долото, а также для управления траекторией бурящейся скважины.

Являясь совместно с долотом и забойным двигателем буровым инструментом, бурильная колонна выполняет следующие функции: передает вращение от ротора к долоту; воспринимает от забойных двигателей реактивные моменты; подает к забою промывочный агент; подводит гидравлическую мощность к долоту и погружному гидравлическому двигателю; вдавливает долото в горные породы на забое, действуя своей силой тяжести; обеспечивает замену долота и погружного двигателя посредством транспортирования их к забою или на дневную поверхность; позволяет вести аварийные и другие специальные работы в стволе скважины.

Бурильная колонна (рис. 5.1) включает следующие элементы: бурильные трубы; утяжеленные бурильные трубы; ведущую (рабочую) бурильную трубу; переводники; отклонитель; центраторы, протекторы и другую оснастку.

Ведущая труба 2 соединена верхним концом с вертлюгом при помощи переводника ствола вертлюга и верхнего переводника ведущей трубы /, а нижним концом - с колонной бурильных труб, спущенных в скважину, при помощи нижнего 3 и предохранительного 4 переводников ведущей трубы. Ведущая труба вращается ротором и через бурильную колонну передает вращение долоту при роторном бурении, а при турбинном - не позволяет при замкнутом столе ротора вращаться бурильной колонне в противоположном направлении под действием реактивного момента погружного двигателя.

Бурильные трубы соединены друг с другом при помощи замков, которые состоят из муфты 5 и ниппеля 6, или муфты.

Нижняя часть бурильной колонны составлена из УБТ 10, которые со-
