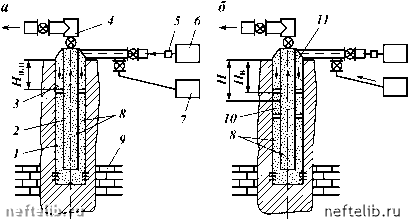

Рис. 13.5. Схема вызова притока из пласта методом воздушной подушки:

а - нагнетание воздуха компрессором; б - закачивание воды на воздушную подушку насосом; 1 - эксплуатационная колонна; 2 - НКТ; 3 - воздух, нагнетаемый компрессором; 4 - устьевая арматура; 5 - обратный клапан; 6 - компрессор; 7 - насосный агрегат; 8 - вода, заполняющая скважину до начала нагнетания воздуха; 9 - продуктивный пласт; 10 - воздушная подушка; 11 - вода, закачанная на воздушную подушку

ной глубины снижения уровня). Воду закачивают с такой скоростью, чтобы пузырьки воздуха не могли перемещаться вверх и накапливаться в затрубном пространстве около устья скважины. К моменту прекращения нагнетания воды ее столб над воздушной подушкой достигает высоты Нв. Суммарная высота столба жидкости и столба сжатого воздуха должна быть больше глубины снижения уровня в скважине, необходимого для получения притока из продуктивного пласта. После прекращения подачи воды затрубное пространство на устье быстро соединяют с атмосферой, и жидкость, содержащаяся над воздушной подушкой, под действием энергии сжатого воздуха выбрасывается из скважины.

Глубину снижения уровня жидкости в скважине, изменяющуюся в диапазоне от 400 до 1600 м, можно определить из табл. 13.7 по заданному максимальному давлению, создаваемому компрессором, и количеству воды, нагнетаемому в кольцевое пространство.

Если условия вызова притока отличаются от приведенных в табл. 13.7, то используют формулу

Н = кв

Нв.прк

S + 5Н

где кв,п = 0,8 - эмпирический коэффициент; Нв - высота столба воды, поступившей в затрубное пространство; рк - давление воздуха в кольцевом пространстве (на выходе компрессора) перед нагнетанием воды; S - площадь сечения кольцевого пространства; р - плотность воды; 5НКТ - площадь проходного сечения колонны НКТ.

Уровень жидкости над воздушной подушкой определяется объемом закачанной жидкости Ув и площадью внутреннего сечения колонны S:

Нв = Vв/S.

Высота воздушной подушки зависит от давления воздуха в кольцевом пространстве перед нагнетанием воды:

Нв.п > Рк/(р9).

Чтобы пузырьки воздуха не могли двигаться навстречу потоку, производительность насоса во время нагнетания воды должна удовлетворять следующему условию:

где [ro]min - минимальная скорость воды, предотвращающая направление вверх движения пузырьков воздуха в затрубном пространстве ([ro]min > > 0,4 м/с).

13.10. ВЫЗОВ ПРИТОКА С ИСПОЛЬЗОВАНИЕМ ПУСКОВЫХ КЛАПАНОВ

Согласно этому методу приток в скважину достигается путем снижения уровня жидкости в трубах за счет ее аэрации и последующего выброса. На колонне НКТ в предварительно рассчитанных местах размещают специальные пусковые клапаны. Используя компрессорный агрегат, в затрубное пространство нагнетают воздух и снижают уровень жидкости. Если уровень жидкости в затрубном пространстве будет ниже уровня размещения клапана на колонне НКТ, то при его открытии воздух из затрубного пространства поступит в колонну и вытеснит жидкость, находящуюся над клапаном.

В случае применения нескольких пусковых клапанов после первого выброса жидкости отверстие в первом клапане перекрывают (например, с помощью канатной техники), а уровень жидкости в затрубном пространстве понижают до уровня размещения следующего клапана.

Число пусковых клапанов зависит от значения депрессии, которую необходимо получить для вызова притока пластовой жидкости.

Расстояние от устья скважины до места размещения первого клапана

L1 -

где Лст

рком

--АL,

расстояние от устья скважины до статического уровня в скважи-

Соотношение между глубиной снижения уровня жидкости в скважине, давлением воздуха в кольцевом пространстве и количеством закачанной воды

не, м; рком - давление на выходе компрессора, Па; р - плотность рабочего потока, кг/м3; г - плотность газа (воздуха), нагнетаемого в затрубное пространство, кг/м3; рат - атмосферное давление, Па; Д1 - разность между расчетным и фактическим уровнями размещения клапана, м.

Клапан следует крепить на 20-25 м выше рассчитанного уровня.

Второй сверху (и последующие) клапаны размещают на глубине

Т - Т + рком - ДТ

L 2 - L1 +---р-л ДТ.

рг рком

Глубина размещения нижнего клапана не должна быть меньше, чем уровень, обеспечивающий вызов притока в скважину. При определении уровня размещения клапанов уровень жидкости, содействующий притоку в скважину, может быть задан непосредственно через депрессию на пласт, которую необходимо создать:

Н - рпл -ДР

рр - 9

где рпл - пластовое давление; Др - депрессия на пласт, обеспечивающая вызов притока в скважину.

13.11. ВЫЗОВ ПРИТОКА С ПОМОЩЬЮ СТРУЙНЫХ АППАРАТОВ

Вызов притока с применением струйных аппаратов обеспечивают путем снижения давления в подпакерной зоне до размеров, меньших гидростатического. Это значение следует поддерживать на протяжении запланированного времени.

Известно, что в струйных аппаратах происходят смешение и обмен энергии двух потоков с разными давлениями, в результате чего образуется смешанный поток с переменным давлением. Поток, соединяющийся с рабочим потоком из камеры низкого давления, называют инжектированным. В струйных аппаратах происходит превращение потенциальной энергии потока в кинетическую, которая частично передается инжектированному потоку.

Во время протекания через струйный аппарат выравниваются скорости потоков и снова происходит превращение кинетической энергии смешанного потока в потенциальную.

Основные элементы струйного аппарата (рис. 13.6) - сопло 1 (рабочая насадка) и приемная камера 2 с диффузором. За счет процессов трения рабочее давление снижается, поток Ор смешивается с инжектированным потоком Ои и на выходе струйного аппарата получаем смешанный поток Ос.

Схема размещения струйного аппарата в скважине предполагает его установку в колонне НКТ с пакером. Буровой раствор подается по колонне труб к рабочей насадке аппарата. Расход рабочей жидкости равен расходу поверхностных насосов. Далее поток проходит через камеру смешения аппарата с диффузором и через затрубное пространство направляется к устью скважины. Инжектированный поток (пластовая жидкость) по всасы
