жении. Зазор между поршнем и цилиндром нижней камеры минимален и составляет 90-100 мкм.

Корпус ясса соединяется с прихваченной частью труб, а шток - со свободной. Для включения ясса в работу на шток через колонну бурильных труб передают нагрузку растяжения, направленную вверх. Благодаря малому зазору в паре поршень - цилиндр масло в камере сжимается, и в ней возникает давление, пропорциональное растягивающей нагрузке. Нагрузка через шток, сжатое масло и корпус передается на прихваченный участок бурильных труб. Одновременно жидкость, сжатая под действием высокого давления, начинает перетекать через малхе зазоры в паре поршень - цилиндр в подпоршневую зону, вследствие чего поршень получает возможность медленно двигаться вверх. Колонна труб растягивается (в пределах упругой деформации) и накапливает энергию деформации.

При входе поршня в расширенную часть камеры давление в системе резко падает, шток и растянутая часть колонны получают возможность свободно перемещаться вверх за счет энергии упругой деформации, нанося удар по верхней части корпуса ясса, сила которого пропорциональна накопленной энергии и скорости движения. Энергия удара через корпус ясса передается прихваченной части.

Порядок работы рассмотренных устройств можно условно разделить на два этапа. Первый: зарядка ясса - создание необходимой тяговой сил1 на штоке устройства; второй: разрядка - нанесение удара по прихваченной части бурильной колонны.

На первом этапе устройство работает как гидравлическая система, на втором - как механическая. Работа этих устройств на втором этапе ничем не отличается от работы механических устройств ударного действия без сальниковых уплотнений, работающих при больших давлениях. С этой точки зрения преимущества механических ударных устройств неоспоримы.

В б. ВНИИКРнефти разработан гидроударник, включаемый в компоновку бурильного инструмента (рис. 7.18).

Гидроударник состоит из трубчатого корпуса 3 с отверстиями 5, 16 для выпуска отработанной жидкости из рабочей камеры 9, образованной полостью между стенками корпуса и полхм штоком 2 с нагнетательными отверстиями 7 и 13. На штоке концентрично расположена золотниковая втулка 10 с нагнетательными отверстиями 8, 14 и рабочими отверстиями 6, 15 для сброса отработанной жидкости. Проходные сечения отверстий 6, 15 в крайних положениях втулки сжимаются стержнями 4 с переменным по длине сечением. На золотниковой втулке свободно установлен поршень-ударник 12. В рабочем состоянии устройства циркуляционный канал 11 перекрыт пробкой 20. К корпусу устройства на резьбе присоединены переводник 1 и удлиненный переводник 17, на котором размещен механизм включения устройства и поворота штока, содержащий зубчатые венцы 19 и 22, пружину 18 и зубчатое кольцо 21, установленное на штоке. В нерабочем состоянии гидроударник монтируют в наиболее прихватоопасном месте, т.е. в нижней части бурильной колонны, над УБТ.

Устройство работает следующим образом. В случае возникновения прихвата в бурильную колонну с поверхности сбрасывают пробку 20, которая, увлекаемая потоком рабочей жидкости, попадает на седло штока 2, закрывая проход жидкости. Под действием давления шток 2 опускается, сжимая пружину 18 до тех пор, пока зубья кольца 21 не попадут в зубчатый венец 22. Тогда отверстие 13 штока совпадает с отверстием 14 золот-

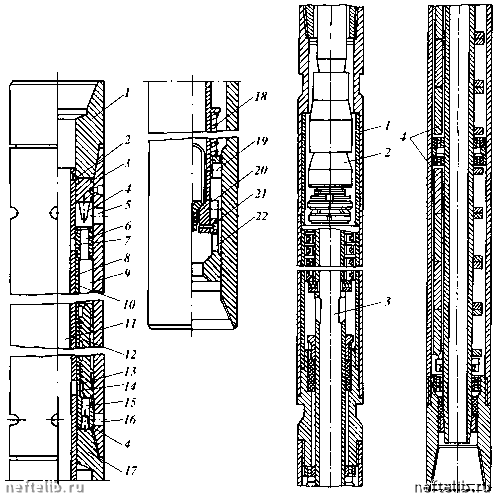

Рис. 7.18. Схема б. ВНИИКРнефти

гидроударника конструкции

Рис. 7.19. Схема глубинного эксцентрикового вибратора ВМЭ-2

ника, и рабочая жидкость устремляется в рабочую камеру устройства под поршень-ударник 12, который под действием давления поднимается. Временная пробка из отверстия 5 выдавливается давлением. Поршень, разгоняясь, достигает фланца золотниковой втулки 10 и продолжает двигаться вместе с ней. Золотниковая втулка при своем перемещении закрывает отверстия 5, 13 и открывает - 7. Далее, продолжая движение, она сжимает впереди себя жидкость, замкнутую в камере, образованной выше отверстия 5, передавая энергию движения прихваченной колонне. Жидкость из этой камеры вытесняется через дросселирующее отверстие б. Далее, обратным потоком жидкости поршень разгоняется в противоположную сторону, производя удар вниз.

Соотношение сил ударов вверх и вниз регулируют изменением проходных сечений нагнетательных отверстий сверху и снизу поршня. Сечение нагнетательных отверстий изменяют поворотом штока 2.

Отверстия 7 и 13 на штоке имеют переменные по длине окружности сечения. При совмещении отверстий штока и золотника обеспечивается мощный удар вверх и слабый вниз. Поворотом штока можно получить необходимое соотношение сил ударов, вплоть до мощного удара вниз и слабого вверх.

Шток поворачивается следующим образом. При прекращении нагнетания давление прокачиваемой жидкости уменьшается. Пружина 18 поджимает шток 2. Нижние зубья зубчатой втулки 21 выходят из зацепления с зубьями венца 19 и под действием сил1 пружины, скользя по их поверхности, поворачивают шток. Затем нагнетание жидкости в скважину возобновляют. Под давлением жидкости шток перемещается вниз. Нижние зубья втулки входят в зацепление с зубчатым кольцом 22, и шток снова поворачивается.

Таким образом, многократным уменьшением и восстановлением давления при повороте штока получают нужное соотношение сечений нагнетательных отверстий, что обеспечивает необходимое соотношение сил удара.

После ликвидации прихвата производят обратную промывку скважины. Пробка 20, подхваченная потоком жидкости, возвращается на поверхность. Шток 2 под действием пружины возвращается в верхнее положение, закрывая рабочую камеру устройства, после чего можно продолжать бурение. Одно из основных преимуществ этого гидроударника заключается в возможности включения его в компоновку бурильного инструмента, а также в возможности регулирования частоты вынужденных колебаний и сил1 удара в одном из выбранных направлений.

Устройства для создания сложных колебаний колонн. Конструкторским бюро объединения «Саратовнефтегаз» совместно с Саратовским политехническим институтом разработан и испытан глубинный эксцентриковый вибратор ВМЭ-2 с приводом от турбобура, создающий колебания в радиальном направлении (рис. 7.19).

Вибратор ВМЭ-2 состоит из корпуса 1, через который передаются вибрации на прихваченный инструмент, вала 3 с насаженными на него на шпонках дебалансами 4, создающими вибрации, и шлицевой полумуфты 2, через которую вал турбобура соединяется с валом вибратора.

Технические данные ВМЭ-2

Момент дебалансов, кг-м........................................................... 7,07

Частота вращения вала турбобура, об/мин........................... 1000

Возмущающая сила, т................................................................ 4,8

Наружный диаметр корпуса, мм............................................. 170

Длина, мм..................................................................................... 9000

Масса, кг...................................................................................... 960

Так как продольные колебания действуют равномерно по всей длине колонны, а интенсивность затухания продольных колебаний в колонне труб в результате действия различных диссипативных сил значительно меньше интенсивности затухания поперечных колебаний, то устройства, создающие продольные колебания, более рациональны.

Примером может служить возбудитель упругих колебаний (ВУК), разработанный Институтом механики МГУ.

ВУК - телескопическое устройство, состоящее из двух основных узлов: штока и корпуса. Конструкция предусматривает расцепление телескопических узлов при приложении определенной растягивающей нагрузки, которую регулируют перед спуском в скважину.
