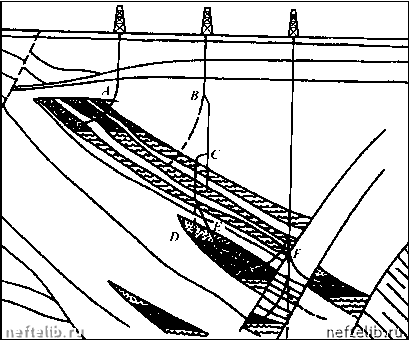

Рис. 9.4. Направленные и многозабойные скважины, в том числе с исправленными траекториями

чтобы сохранить выталкивающую энергию газа. Суммарная продуктивность может быть максимизирована посредством бурения горизонтального дренажного ствола (Е), чтобы эксплуатировать залежь равномерно. Также можно вовлечь большую площадь в эксплуатацию одиночной скважиной (F).

ОБОСНОВАНИЕ ПРОЕКЦИЙ

СТВОЛА НАПРАВЛЕННОЙ СКВАЖИНЫ

Приняв во внимание информацию о типе скважины, ее назначении, глубине вертикальной части ствола, горизонтальном расстоянии до цели, специалист по направленному бурению использует компьютер для построения горизонтальных и вертикальных проекций, демонстрируя, как можно пробурить скважину с наименьшими затратами при соблюдении правил безопасности и сохранении окружающей среды. Среди других факторов, которые учитываются при окончательном выборе конфигурации скважины, основными являются:

1) состав проходимых пород;

2) подъемные, вращательные и гидравлические мощности буровой установки;

3) тип бурового раствора и конструкция скважины;

4) размеры ствола;

5) потенциальные возможности оборудования.

На рис. 9.5 показан план ствола скважины по 1-му типу. На плане изо-

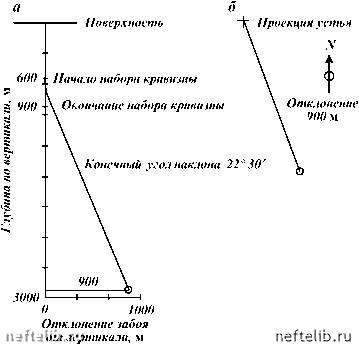

Рис. 9.5. Плановые проекции наклонно направленной скважины:

а - вертикальная; б - горизонтальная

бражены две проекции ствола: вертикальная и горизонтальная. Вертикальную проекцию вычерчивают на плоскости, проходящей через устье и точку, обозначающую глубинную цель. Отклонение забоя - это горизонтальное расстояние от ротора до глубинной цели. Его вычерчивают в масштабе глубины. На рис. 9.5 отклонение составляет 900 м, а истинная вертикальная глубина (TVD) - 3000 м; измеренная глубина (MD) - длина ствола скважины - 3100 м. Значение MD всегда больше значения TVD, причем разность между ними зависит от угла наклона, скорости набора кривизны и выполаживания, незапланированных отклонений.

Вид в плане показывает расположение проекции скважины на горизонтальной плоскости с истинным направлением севера (географического) вверх листа. В прямоугольной системе координат горизонтальное направление ствола скважины указывают числом градусов на восток или запад по отношению к северу или к югу. Рассматриваемая скважина имеет ствол, направленный к юго-востоку под углом 20°45. Это обозначается следующим образом: S20°45E. Направление скважины можно также обозначить азимутом - числом градусов по часовой стрелке от севера (север - 0, юг - 180, восток - 90, запад - 270). Азимут скважины 159°15. На горизонтальном плане также показывают в масштабе величину отклонения, при этом горизонтальный масштаб может отличаться от вертикального (в данном случае горизонтальный масштаб больше вертикального в 2 раза).

Скважина, изображенная на рис. 9.5, бурится вертикально до глубины 600 м, после чего ее забой отклоняют до конечного угла 20°45 на юго-восток (точка начала отклонения обозначается аббревиатурой КОР - kick-

off point). Этот угол отклонения набирают на длине 300 м в интервале 600 - 900 м и достигают его конечного значения 22°30 на глубине 900 м. Среднюю скорость набора кривизны можно определить по формуле 10 (конечный угол - начальный угол)/(конечная MD -начальная MD).

Для данной скважины 10(22,5 - 0,0)/(900 - 600) = 0,8°/10 м.

Дуга окружности, по сравнению с другими формами профиля, позволяет достичь минимального сопротивления участка скважины движению труб при одинаковом изменении ее зенитного угла на данном участке, поэтому целесообразно все искривленные участки профиля направленной скважины проектировать в виде дуги окружности. При этом длину каждого участка профиля, а также вертикальную и горизонтальную проекции, можно подсчитать по формулам, приведенным в табл. 9.1.

Направленные скважины, которые бурят по 2-му типу профиля, имеют следующие технологические недостатки:

требуется увеличенный интервал бурения с отклонителем, что ухудшает технико-экономические показатели;

интервал уменьшения зенитного угла реализуется за счет фрезерования стенки скважины боковой поверхностью долота, что сокращает ресурс его работы;

при подъеме бурильной колонны из скважины возникают большие нагрузки на талевую систему;

значительные суммарные углы охвата и изменение знака кривизны профиля приводят к появлению прижимающих усилий, способствующих желобообразованию и изнашиванию обсадных колонн.

Расчеты показывают, что нагрузка при подъеме колонны бурильных труб из скважины в случае бурения по 2-му типу скважин на 35 % выше, чем при бурении по 3-му типу, и на 20 % выше, чем при бурении по 1-му типу скважин.

Применение 1-го и 3-го типов направленных скважин взамен 2-го позволяет на практике:

уменьшить суммарный угол охвата и связанные с ним нагрузки на буровое оборудование;

минимизировать длину участка начального искривления;

Таблица 9.1

Формулы для расчета проекций и длин участков профиля скважины

Примечание. Обозначения: Z, Z1, Z2 стка начального искривления, в начале и конце искривленного участка; Zl тангенциального участка; R - радиус кривизны участка профиля.

зенитные углы соответственно в конце уча-

зенитный угол
