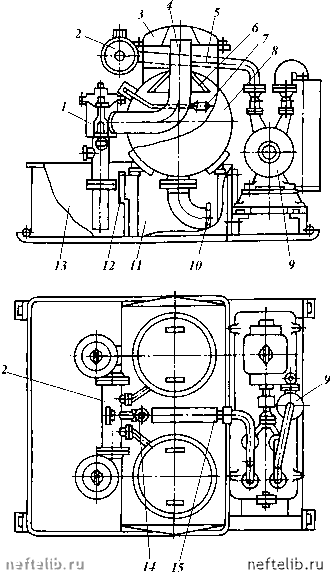

Рис. 17.26. Двухкамерный вакуумный дегазатор типа ДВС-II

плотность, увеличиваются статическое напряжение сдвига и вязкость. Поэтому ухудшаются условия работы оборудования циркуляционной системы, буровых насосов, усиливается опасность возникновения различных видов осложнений. Для предупреждения осложнений, связанных с газированием бурового раствора, используют методы механической и вакуумной дегазации.

В основе механического способа дегазации лежит разделение газожидкостного потока путем разбрызгивания, турбулизации или воздействия инерционным полем. Для реализации метода применяют различные устройства с вращающимся ротором, гидроциклоны, разбрызгиватели. Ваку-

умный способ основан на извлечении свободного газа из жидкости путем создания над ее поверхностью разреженной зоны. Этот способ реализуется с помощью камеры, куда периодически или непрерывно поступает на обработку газированный буровой раствор и где при помощи вакуум-насоса создается разрежение, под действием которого газ отделяется от жидкости.

В отечественной практике бурения скважин наиболее распространены вакуумные дегазаторы периодического воздействия. Они обрабатывают буровой раствор порционно. В период всасывания жидкости и ее дегазации в камере создается вакуум, а в период слива дегазированной жидкости камера сообщается с атмосферой. На таком принципе работает двухкамерный вакуумный дегазатор ДВС-II конструкции УкрНИИгаза. Он включает в себя следующие основные узл1 (рис. 17.26): цилиндрическую камеру 8, разделенную на два одинаковых отсека, оборудованных дегазационной камерой 3. В последней имеются специальные тарелки 5 и конусы 6, попадая на которые буровой раствор дегазируется в вакуумной среде во время всасывания его через приемный клапан 1 и всасывающую трубу 4 из емкости 13. Отсек емкости 11 перекрывается заслонкой 12. Дегазационные камеры периодически подключаются к вакуумному насосу 9 посредством клапана-разрядника 2, управляемого регуляторами уровня поплавкового типа 7. Вся система управления дегазатором подключена к вакуум-насосу через вакуумный ресивер 15. Приемные клапаны снабжены резиновыми мембранами, которые управляются золотниковым механизмом 14. Автоматически действующие сливные клапаны 10 открываются и закрываются в результате изменения направления потока бурового раствора.

Отечественной промышленностью, кроме того, выпускается вакуумный дегазатор ДВС-2К, который незначительно отличается от дегазатора ДВС-II; в нем отсутствует специальная емкость, так как он входит в состав блока очистки циркуляционной системы буровой установки.

В условиях низких сезонных температур иногда используют дегазатор ДВМ-2, который имеет следующие конструктивные особенности по сравнению с дегазатором ДВС-II: роль конусов и тарелок выполняет один решетчатый конус; приемный клапан перенесен внутрь всасывающей трубы, что позволило исключить корпус выкидного клапана; клапан управляется не резиновой мембраной, а постоянно поджимается пружиной. В результате перенесения выкидного клапана внутрь всасывающей трубы обеспечивается полное опорожнение трубы в перерывах между работой, поэтому исключается замерзание в ней жидкости в зимнее время. Дегазатор ДВМ-2 более транспортабелен, так как его масса составляет 800 кг.

17.6. УСТАНОВКА ДЛЯ ОБРАБОТКИ БУРОВОГО РАСТВОРА НА БАЗЕ ЦЕНТРИФУГИ

Установка для обработки бурового раствора на базе центрифуги предназначена для комплектации новых и эксплуатируемых циркуляционных систем буровых установок. Она позволяет вести безамбарное бурение, решая экологические проблемы. Основой установки является центрифуга модели ОГШ-500. При очистке неутяжеленных растворов удаляются частицы размером до 5 мкм, а также обезвоживаются сливы из песко- и илоотделителей. Применение установки позволяет вскрывать пласты при

циркуляции бурового раствора плотностью 1,06 г/см3, получаемого без разбавления водой.

При работе с применением утяжеленных буровых растворов использование установки дает возможность вести бурение на одном объеме утяжелителя, выводя из раствора коллоидную фазу и исключая тем самым избыток нарабатываемого утяжеленного бурового раствора. Экономия барита при этом может составлять 40 - 60 % и более; также существенно снижается расход химреагентов.

При использовании центрифуг в несколько раз возрастает межремонтный период насосного оборудования, увеличивается стойкость долот. Кроме того, облегчается управление свойствами буровых растворов.

Установка комплектуется центробежным насосом и мембранным насосом для работы с утяжеленными буровыми растворами. В комплекте с блоком флокуляции центрифуги обезвоживают избыточный буровой раствор, возвращая жидкую фазу в оборотное водоснабжение. Техническая характеристика

Частота вращения, об/мин........................... 1200-2000

Производительность, дм3/с.......................... 0,5-5

Мощность привода, кВт................................ 30

Масса центрифуги, кг................................... 2500

Габариты, мм.................................................. 2465x1943x986

17.7. ВСАСЫВАЮЩИЕ ЛИНИИ ДЛЯ БУРОВЫХ НАСОСОВ

Очищенный буровой раствор посредством подпорных насосов либо самовсасыванием подается из приемных резервуаров циркуляционной системы в буровые насосы. Всасывающим трубопроводом или линией всасывания называют участок трубопровода, по которому подводится раствор из опорожняемой емкости к насосу.

Всасывающие линии имеют важное значение в обеспечении заданных технических показателей буровых насосов. Эффективность действия их определяется полнотой заполнения жидкой средой рабочих камер насоса. При неполном заполнении рабочих камер при всасывании уменьшается подача буровых насосов, а также снижаются прочность и долговечность всей насосной установки из-за гидравлических ударов, возникающих при обратном ходе поршней. Для полного заполнения рабочих камер насоса всасываемая жидкость должна безотрывно следовать за поршнем. При отрыве всасываемой жидкости от поршня в рабочих камерах насоса образуется вакуум, в результате которого возникает кавитация, способная привести к полному срыву подачи. Поэтому для обеспечения безотрывного перемещения всасывающей жидкости за поршнем и предотвращения кавитации давление на входе в насос должно быть выше давления насыщенных паров жидкой среды.

В зависимости от компоновки циркуляционной системы буровые насосы располагаются выше или ниже уровня бурового раствора в емкости. Предпочтительнее располагать насос ниже уровня бурового раствора в опорожняемой емкости. В этом случае насосы работают с подпором, определяемым разностью высот бурового раствора в опорожняемой емкости и центра тяжести сечения входа в насос. Если буровой насос располагается выше уровня раствора в емкости, то высота установки его ограничивается допускаемой вакуумметрической высотой всасывания, при которой обес-
