Узл1 стояка включают: узел нижнего стояка, превентор 20, шаровое соединение 9, соединительные части стояка и телескопический узел стояка с вертлюгом 18, обеспечивающим вращение на 360°. Аккумуляторы, электрогидравлические, гидравлические или мультиплексные управляющие устройства смонтированы в пучок вокруг соединительной цанговой муфты. Такая конструкция обеспечивает быстрое отсоединение стояка путем открывания цангового соединения муфты 10, в результате чего стояк снимается с блока превенторов. На ПБС постоянно установлены лебедки электрокоммуникационного и силового кабеля 7, блок аккумуляторных батарей 6, центральная панель управления 5, разделяющая установка 4, блок батарей 3, электроустановка 2, панель управления бурильщика 1 , установка с панелью управления дивертером 24, лебедка аварийного гидравлического шланга 23, дополнительная линия подачи рабочей жидкости 22.

Монтаж ПУО начинают со спуска на морское дно опорной плиты, направляющего основания 15 или соединенных вместе опорной плиты и направляющего основания. К опорной плите перед спуском присоединяют откидные кронштейны, на концах которых установлены отражатели сонара 16. Эти кронштейны при прохождении через шахту находятся в сложенном виде и после прохождения шахты раскладываются.

После установки опорной плиты и направляющего основания приступают к бурению скважины диаметром 914 мм под 762-мм фундаментную колонну. Последнюю спускают, соединяют ее верхний конец с морским основанием и цементируют колонну до устья. Затем бурят скважину диаметром 508 мм под 476-мм колонну, спускают ее с прикрепленным к последней секции трубы 425-мм корпус (устьевую головку). После спуска колонны устьевая головка автоматически замыкается в 762-мм устьевой головке предыдущей фундаментной колонны, и спущенная колонна цементируется. Затем спускают блок превенторов. Во время спуска сонар 1 (рис. 25.29) и телекамера, установленные на нижней части спускаемого оборудования, посылают сигналы на отражатели 2, которые расположены на концах откидных кронштейнов направляющего основания, установленного на морском дне.

Телекамеры обеспечивают изображение спускаемого узла на экране панели в помещении управления на буровом судне.

Направляющая воронка 14 (см. рис. 25.28) внизу спускаемого узла помогает совместить его с направляющим основанием. Информация от сонара и телекамеры обеспечивает окончательное совмещение в пределах 100 мм. После этого с помощью цанговой гидравлической муфты соединяют спущенные блок противовыбросового оборудования с направляющим основанием и сонар с телекамерой поднимают. Затем спускают морской стояк и при подходе верхней цанговой гидравлической муфты, закрепленной на нижней части стояка, к блоку превенторов муфта совмещается и соединяется со специальным устройством-вертлюгом, установленным на верхней части блока превенторов. После соединения этих узлов стояк с муфтой поворачивается до совмещения всех гидравлических соединений и втулок штуцерной линии глушения. После этого муфты и втулки пропускают через предохранительную базовую плиту узла нижнего стояка и соединяют в приемной плите в верхней части блока превенторов.

Условия эксплуатации комплекса ПУО на больших глубинах потребовали создания соответствующих конструкций узлов.

Верхнее шаровое универсальное соединение стояка и блока превенто-

ров рассчитано на нагрузку 4540 кН, глубину 1829 м. Конструкция соединения выполнена так, что контактируемые поверхности шара и гильзы обеспечивают только герметизацию соединения, а нагрузку воспринимает специальное шарнирное соединение типа DW.

Телескопический узел обеспечивает перемещение по вертикали до 18,3 м. Для уменьшения веса стояка к нему присоединяют плавучий материал или понтоны (поплавки).

Комплекс ПУО обеспечен системой аварийного отсоединения. Для этого на противоположных сторонах узла нижней секции стояка приварены кронштейны, на концах которых установлены приемные раструбы аварийного отсоединения с воронками диаметром 508 мм. Для выполнения аварийного отсоединения или соединения опускается специальный инструмент с сонаром и телекамерой на конце.

В комплексе ПУО применены многоступенчатая электрогидравлическая система дистанционного управления и аварийная акустическая система.

СИСТЕМЫ ДИСТАНЦИОННОГО УПРАВЛЕНИЯ ПУО

Системы дистанционного управления - составная часть ПУО. Они предназначены для дистанционного управления закрытием и открытием подводных превенторов, задвижек высокого давления, соединительных муфт и других узлов ПУО. Эти системы - наиболее сложная часть ПУО, от эффективности их работы зависит надежность управления бурящейся скважиной при газо-, водо- и нефтепроявлениях.

В настоящее время применяют в основном две системы дистанционного управления: гидравлическую, рекомендуемую для глубин моря до 610 м; электрогидравлическую (мультиплекс) - для глубин свыше 610 м. Кроме этого, в составе систем дистанционного управления используют акустические системы дистанционного управления, обеспечивающие связь и управление противовыбросовым оборудованием в аварийных ситуациях. Акустические сигналы посылаются и принимаются гидрофонами, расположенными на плавучей буровой установке и на блоке ПУО. Исполнительная часть акустической системы состоит из гидрофона, декодирующего устройства и исполнительного механизма.

ГИДРАВЛИЧЕСКАЯ СИСТЕМА УПРАВЛЕНИЯ

Гидравлическая система управления (рис. 25.30) состоит из следующих частей:

главная панель управления 7, расположенная на посту бурильщика, и вспомогательная 1 , удаленная от рабочей площадки буровой; гидравлическая силовая установка 10;

электрический силовой блок 2, установленный на главной палубе ППБУ или БС. Блок размещают вне взрывоопасной зоны, он обеспечивает электроэнергией органы управления и сигнализации;

многоканальный подводный шланг 15 с лебедкой 13;

подводный коллектор с каналом управления 16, лебедкой 14 и канатом для подъема и спуска коллектора 17.

На ПБС обычно устанавливают две гидравлические системы управления, одна из которых является дублирующей. Главная и вспомогательная

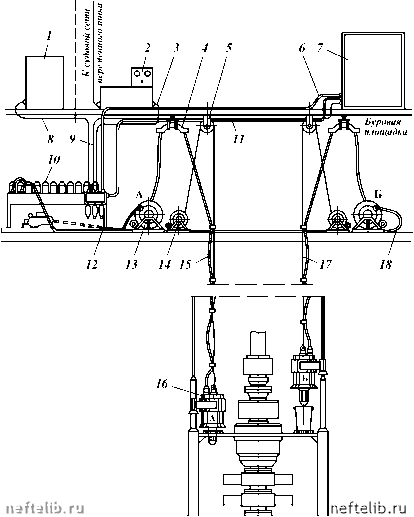

Рис. 25.30. Схема гидравлической системы управления ПУО:

1 , 7 - вспомогательная и главная панели управления; 2 - электросиловой блок; 3 - электрокабель питания центрального гидравлического распределителя; 4 - направляющий желоб для спуска шланга; 5 - подвесной направляющий блок каната коллектора; 6 - многоканальный воздушный шланг управления от главной панели; 8 - многожильный электрокабель управления от малой панели; 9 - множильный электрокабель для передачи ответных команд от главной панели; 10 - силовая установка и центральный гидравлический распределитель; 11 - ведущий шланг к главной панели; 12 - соединительный гидравлический шланг управления канала А; 13 - лебедка с приводом для многоканального шланга; 14 - лебедка с приводом для подъема подводного коллектора; 15 - многоканальный шанг подводного коллектора; 16 - подводный коллектор; 17 - канат подъема коллектора; 18 - гидравлический соединительный шанг управления каналом Б

панели управления обеспечивают дистанционное управление универсальным и плашечными превенторами, задвижками манифольдов, соединительными муфтами блоков превенторов и морского стояка, запирающими устройствами и гидравлическими замками плашечных превенторов, селектором и регулирующим каналом в подводном коллекторе, а также запирани-
