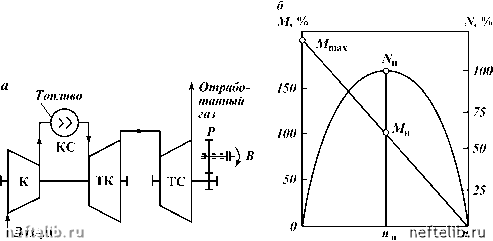

Рис. 23.23. Схема (я) двухвального газотурбинного двигателя и его характеристика (б)

дизелем газотурбинный двигатель обладает более мягкой характеристикой. Его способность резко снижать частоту вращения при загрузке свободной турбины с последующим быстрым выходом на номинальный режим работы является преимуществом, благодаря которому упрощаются пусковые устройства в приводе буровой лебедки, насосов и ротора.

Ниже приведена характеристика стационарного газотурбинного двигателя АИ-23СГ:

Типа двигателя................................................................ Газотурбинный со свободной силовой

турбиной

Частота вращения ротора, мин-1:

турбокомпрессора...................................................... (9000+14 600)±150

свободной турбины.................................................... (8000+11 000)±120

Тип редуктора................................................................. Планетарный двухступенчатый

Передаточное отношение............................................. 0,08732

Топливо для двигателя................................................... Природный (ГОСТ 5542 - 78) или попутный нефтяной газ

Применяемое масло....................................................... Смесь масел (по объему): 75 %

трансформаторного или МК-3 и 25 % МК-22 или МС-20

Компрессор...................................................................... Осевой 10-ступенчатый

Турбина (компрессора, свободная силовая)............. Осевая двухступенчатая

Связь между турбинами............................................... Гидродинамическая

Габаритные размеры, мм:

длина............................................................................. 3650±5

ширина (без выхлопных труб)................................. 760±5

высота........................................................................... 975±5

Масса, кг:

двигателя со всеми установленными на нем

агрегатами и рамой.................................................... 1290

рамы двигателя........................................................... 215

Удельная масса газотурбинного двигателя составляет примерно 1,22 кг/кВт и почти в 7 раз меньше, чем дизеля, поэтому значительно уменьшаются масса и габариты привода и всей буровой установки. Возможность непосредственного соединения выводного вала газотурбинного двигателя с валом трансмиссии упрощает конструкцию и повышает КПД привода. Отсутствие водяного охлаждения облегчает пуск и эксплуатацию двигателя в зимних условиях. Моторесурс газотурбинных двигателей при эксплуатации

в бурении достигает 9500 ч, а расход масел почти в 10 раз меньше, чем у дизелей.

Благоприятные пусковые свойства и другие положительные качества этих двигателей свидетельствуют об их конкурентоспособности с более распространенными дизелями. Основные недостатки газотурбинных двигателей - повышенный расход топлива и высокий уровень создаваемого шума. Удельный расход топлива примерно в 2 раза больше, чем у дизелей, поэтому буровые установки с газотурбинными двигателями экономически эффективны при наличии доступных местных ресурсов топлива.

ЭЛЕКТРОДВИГАТЕЛИ ПЕРЕМЕННОГО И ПОСТОЯННОГО ТОКА СПЕЦИАЛЬНЫХ МОДИФИКАЦИЙ

Эти двигатели используют в приводе буровых установок. Вал1 двигателей, устанавливаемые на щитовых подшипниках, имеют один свободный конец для соединительной муфты.

В числе преимуществ электродвигателей при использовании их в приводе буровых установок следует отметить экономичность и надежность, способность реверсирования и преодоления кратковременных перегрузок, бесшумность работы.

Асинхронные двигатели с фазным ротором применяют в приводе лебедки, насосов и ротора, Этими двигателями управляют с помощью специальных станций, которые осуществляют плавный пуск двигателя с малхм пусковым током. Техническая характеристика асинхронных двигателей лебедки, насосов и ротора отечественных буровых установок приведена в табл. 23.5. Номинальная мощность, указанная в таблице, соответствует режиму длительной работы, при котором двигатель не перегревается сверх установленной температуры. Момент Мн, соответствующий номинальному режиму, называют номинальным моментом. Отношение максимального момента Мм к номинальному Мн характеризует перегрузочную способность двигателя. Кратность пускового момента определяется отношением момента, развиваемого двигателем в неподвижном состоянии, к номинальному моменту.

Электродвигатели серии АКБ, используемые в приводе буровых лебедок, рассчитаны для работы в повторно-кратковременном режиме с числом включений не более 100-120 и числом реверсов 10-20 в 1 ч. Электродвигатели серии АКБ - закрытого исполнения с принудительной вентиляцией

Таблица 23.5

Техническая характеристика асинхронных двигателей буровых установок

Номинальное напряжение,

6000

Частота враще-н1ия, мин-1

980 985

или самовентиляцией - предназначены для тяжелхх условий работы с частыми пусками и регулированием частоты вращения путем искусственного воздействия на их электромеханические параметры. Электродвигатели этой серии используют в приводе буровых насосов, они регулируются по способу, получившему название вентильно-машинного каскада. Привод состоит из асинхронного двигателя насоса, трехфазного выпрямительного моста для преобразования энергии скольжения двигателя в энергию постоянного тока и источника ЭДС в качестве которого используют генератор постоянного тока мощностью 250 кВт с приводным синхронным двигателем.

При холостом ходе cos ф двигателя составляет примерно 0,2 и достигает максимального значения 0,7-0,9 при нагрузках, близких к номинальным N2н. Естественным способом улучшения cos ф является полная загрузка асинхронных двигателей. КПД определяется отношением полезной мощности N2 к подводимой N1. У большинства двигателей КПД достигает максимума (65-95 %) при нагрузке, равной 75 % номинальной. Благодаря этому обеспечивается экономичность двигателей при преобладающих на практике режимах нагружения.

Отклонения напряжения и частоты тока от номинальных значений изменяют механические характеристики асинхронного двигателя. Момент вращения пропорционален квадрату напряжения, поэтому для нормальной работы двигателя необходимо стабильное напряжение в сети.

Асинхронные электродвигатели с короткозамкнутым ротором проще и дешевле двигателей с фазным ротором, не требуют сложной пусковой аппаратуры. Привод вспомогательных машин и механизмов буровых установок преимущественно осуществляется асинхронными электродвигателями с короткозамкнутым ротором. Исключение составляют вспомогательная лебедка, в приводе которой используют асинхронный двигатель с фазным ротором, и автоматический регулятор подачи долота, силовой узел которого приводится от двигателя постоянного тока.

В приводе буровой лебедки синхронные электродвигатели вследствие абсолютной жесткости используют с электромагнитными муфтами скольжения, обеспечивающими плавный пуск и относительно небольшое регулирование привода. В приводе буровых насосов синхронные электродвигатели устанавливают с фрикционными муфтами. Буровые установки, снабженные синхронными двигателями в приводе лебедки, имеют асинхронные двигатели в приводе насосов. И наоборот, если в приводе лебедки используют асинхронные двигатели, то в приводе насосов - синхронные. Лишь в отдельных случаях лебедка и насосы буровой установки имеют привод от синхронных двигателей.

Техническая характеристика синхронных электродвигателей отечественных буровых установок приведена в табл. 23.6. Вращающий момент, развиваемый двигателем, и сила тока статора с повышением нагрузки возрастают практически линейно. Так как частота вращения постоянна, мощность также увеличивается линейно. Характерная особенность синхронного двигателя - его способность работать с любым значением cos ф. Это достигается регулированием сил1 тока возбуждения. При неизменном токе возбуждения повышение нагрузки на валу двигателя вызывает некоторое уменьшение cos ф.

Кривая КПД синхронного двигателя, как и других электрических машин, изменяется в зависимости от нагрузки. Максимум КПД соответствует нагрузкам, близким к номинальным, и для синхронных двигателей буровых
