Рис. 23.15. Многокамерная муфта

мая часть соединена болтами с цепной звездочкой и включает в себя корпус 5, на внутренних шлицах которого установлены опорный 6, промежуточный 7 и нажимной 8 диски. Между нажимным диском и крышкой 9 корпуса муфты размещен пустотел1й диск 10 с диафрагмой 11.

Под давлением воздуха, поступающего в камеру между диафрагмой и крышкой, пустотел1й диск вместе с нажимным перемещается на длину суммарного зазора между трущимися поверхностями. Для двухдисковой муфты зазор равен 8-14 мм в зависимости от степени износа фрикционных накладок. При дальнейшем увеличении давления происходит сцепление муфты и передача вращающего момента от вала к свободно сидящей на нем цепной звездочке. При выпуске воздуха из камеры пружины 8 муфты разжимаются и отводят диски в исходное положение. Нажимные устройства дисковых муфт могут быть пневмокамерного и поршневого типов.

Момент сцепления дисковой муфты не зависит от частоты вращения. При одинаковых габаритах дисковая муфта по сравнению с цилиндрической имеет значительно больший момент сцепления. Например, при давлении в камере 0,7 МПа шинно-пневматическая муфта МШ1070х200 при 500 мин - 1 имеет момент сцепления М и 40 кН-м, а двухдисковая муфта того же диаметра - М = 100 кН-м. Однако дисковые муфты не допускают угловых и особенно радиальных смещений, вызывающих быстрое изнашивание пар. Кроме того, дисковые муфты дороже в изготовлении и хуже охлаждаются. Указанные недостатки ограничивают их применение в буровых установках.

Момент сцепления дисковой муфты

\sPRz,

(23.11)

где P - осевая нагрузка, создаваемая нажимным устройством, с учетом противодействия пружин; R - радиус равнодействующей сил трения; z - число пар трения, равное удвоенному числу дисков с фрикционными накладками.

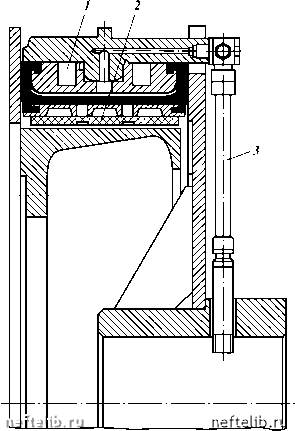

Рис. 23.16. Дисковая диафрагмеииая муфта

Радиус равнодействующей сил трения с точностью до 3 % можно определить по формуле

R = (D + d)/4,

где D и d - наружный и внутренний диаметры фрикционного диска.

Осевая нагрузка P зависит от давления в камере нажимного устройства, ее опорной площади и противодействия пружин:

P = (р - p0)F - cZпр(A + 5),

где p - давление в камере нажимного устройства; p0 - давление, необходимое для перемещения нажимного диска, равного суммарному зазору между дисками; F - площадь опорной поверхности камеры; c - жесткость пружины; zпр - число пружин в муфте; A - предварительный натяг пружины; 5 - суммарный зазор между дисками муфты.

Подставляя полученные значения в формулу (23.11), получают

М = [(p - p0)F - czпр (A + 5)]/ [0, 25z(D + d)].

Дисковые муфты выбирают согласно условию М > Мвр[5], где М - момент сцепления муфты; Мвр - вращающий момент от действующей нагрузки; [S] - запас сцепления.

Электромагнитные муфты. Сцепление электромагнитных муфт осуществляется под действием сил магнитного притяжения, возникающих при включении постоянного тока в обмотку возбуждения муфты. В буровых установках применяют индукционные муфты скольжения, сцепляющиеся посредством магнитного поля, и ферропорошковые муфты, имеющие электромеханическую связь.

Электромагнитная муфта скольжения (ЭМС) состоит из концентрично расположенных якоря 1 и индуктора 2, на котором установлена обмотка возбуждения 3 (рис. 23.17, а). При включении постоянного тока в обмотку возбуждения возникает магнитный поток, который наводит в якоре переменную электродвижущую силу, в результате чего возникает ток якоря. Взаимодействие тока якоря с магнитным потоком полюсов индуктора приводит к возникновению электромагнитного момента, под действием которого ведомый вал 4 начинает вращаться в направлении ведущего вала 5.

Вращающий момент ЭМС зависит от частоты вращения якоря относительно индуктора и сил1 тока возбуждения.

На рис. 23.17, б показана механическая характеристика электромагнитной муфты скольжения, выражающая в относительных координатах зависимость частоты вращения ведомого вала n2 от момента сил сопротивления вращению М2 при заданных вращающем моменте Мн и частоте вращения ведущего вала n1; /н - номинальная сила тока возбуждения, /н > Г > > Г > Г . Частота вращения ведомого вала муфты всегда меньше частоты вращения ведущего вала, так как только при скольжении в якоре возникают токи, создающие электромагнитный момент. С увеличением момента сил сопротивления М2 частота вращения ведомого вала муфты снижается. Момент, передаваемый ЭМС, падает с уменьшением тока возбуждения.

В электромагнитной порошковой муфте (МЭП) зазор между ведущей и ведомой полумуфтами заполняют порошком из технически чистого железа. Вследствие этого возрастают магнитная проницаемость зазора и вращающий момент, передаваемый муфтой. В отличие от ЭМС вращающий момент электромагнитной порошковой муфты при неизменной силе тока возбуждения практически не зависит от частоты вращения. Если момент
