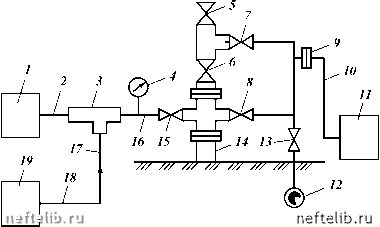

Рис. 13.10. Схема обвязки наземного оборудования и устья скважины:

1 - цементировочный агрегат; 2 - линия для подачи пенообразующей живости; 3 - эжектор; 4 - манометр; 5 - 8, 13, 15 - задвижки; 9 - заглушка; 10 - линия выброса пены; 11 - накопительная емкость; 12 - нефтепромысловый коллектор; 14 - эксплуатационная колонна; 16 - пенопровод; 17 - обратный клапан эжектора; 18 - воздухопровод; 19 - компрессор

Для приготовления пенообразующих жидкостей необходимо использовать следующие материал!: техническую воду; поверхностно-активные вещества - сульфонол по ТУ 6-01-862 - 73; ОП-7; ОП-10 по ГОСТ 8433 - 81 и др.

Перед проведением процесса вызова притока следует спустить в скважину лифтовую колонну на глубину, при которой ее башмак размещается на 5-10 м выше интервала перфорации.

Перед началом процесса вызова притока устье скважины оборудуют трубопроводами и арматурой таким образом, чтобы обеспечить возможность закачивания пены в межтрубное пространство и одновременно выброс жидкости из трубного пространства скважины, а также возможность совершения самоизлива пены из межтрубного и трубного пространства одновременно.

Схема обвязки наземного оборудования и устья скважины при проведении процесса вызова притока с использованием передвижных компрессоров или компрессоров буровой установки изображена на рис. 13.10.

Обвязку эжектора следует выполнить таким образом, чтобы его боковой патрубок с обратным клапаном был направлен вертикально вниз.

При использовании компрессоров буровой установки сжатый воздух следует подводить к эжектору по резиновому шлангу с внутренним диаметром не менее 25 мм или на быстроразборном трубопроводе с НКТ.

При кустовом бурении подвод воздушной линии от действующей буровой к группе осваиваемых скважин целесообразно осуществлять заранее в период их обвязывания с коллектором. Конец воздухопровода следует подвести к центру группы скважин и оборудовать его запорным вентилем.

Пенообразующую жидкость для двухфазной пены можно подготовить непосредственно в процессе закачивания пены в скважину. При этом очередная порция ПАВ в воде растворяется в свободном отсеке мерной емкости цементировочного агрегата. На 1 м3 воды необходимо вводить от 1 до

3 кг (в пересчете на активное вещество) сульфонола, ОП-3, ОП-10 или других ПАВ. Количество добавки ПАВ к воде зависит от ее солевой концентрации, качества ПАВ и уточняется экспериментальным путем в лабораторных условиях по методике ВНИИ (Е.А. Амиян, А.В. Амиян, Н.П. Васильева; 1980 г.). По этой методике определяют зависимость устойчивости пены от концентрации ПАВ.

Не допускается попадание в растворы ПАВ и пенообразующей жидкости нефти, масла, дизельного топлива.

Параметры вызова притока из пласта пенами с использованием эжекторов выбирают исходя из необходимости создания требуемого снижения забойного давления (депрессии) и имеющегося компрессорного оборудования.

Создание необходимого снижения давления на забое рз при проведении работ регламентируется инструкцией ВНИИКРнефти (1988 г.).

При использовании в качестве источника сжатого газа передвижных компрессоров в зависимости от значения рз может быть выполнен полный цикл закачивания пены с выходом ее на устье через трубное пространство с последующим самоизливом или частичный цикл с последующим самоизливом. В последнем случае пена закачивается на необходимую глубину в межтрубное пространство, не доходя до башмака колонны НКТ.

В обоих случаях процесс закачивания пены выполняется при постоянной степени аэрации, чтобы обеспечить заранее определенное начальное значение давления пенообразующей жидкости рз, подаваемой в эжектор.

При использовании в качестве источника сжатого воздуха компрессоров буровой установки в зависимости от значения рз может быть выполнен полный или частичный цикл закачивания пены в скважину с последующим самоизливом, а также два цикла закачивания пены с самоизливом после каждого из них. В этом случае пена подается в скважину при изменяющейся степени ее аэрации, а заданный режим работы эжектора обеспечивается созданием полного начального значения давления рж.

После спуска НКТ, монтажа наземного оборудования, обвязки эжектора с компрессором и цементировочным агрегатом трубопроводное наземное оборудование должно быть опрессовано гидравлическим способом на давление 25 МПа. При этом предварительно отсоединяют воздухопровод от бокового патрубка эжектора.

Пневматическим способом опрессовывается выкидной воздухопровод на максимальное рабочее давление компрессора, после чего открываются задвижки 15, 6, 7 и закрываются задвижки 8, 5, 13 (см. рис. 13.10).

С помощью насоса цементировочного агрегата пенообразующая жидкость подается в эжектор. Давление подачи этой жидкости в начале процесса закачивания пены в скважину при использовании компрессора буровой установки или передвижного компрессора определяется так, как это описано выше. После этого подается воздух в эжектор от компрессора. При использовании компрессоров буровой установки давление воздуха на входе в эжектор должно находиться в пределах от 0,7 до 0,8 МПа. При использовании передвижных компрессоров давление воздуха на входе в эжектор устанавливается произвольно в пределах от 1-2 МПа в начале процесса закачивания пены в скважину и до 2 - 6 МПа в конце процесса. Указанные значения давлений воздуха определяются давлением закачивания жидкости и типами компрессоров.

После заполнения скважины пеной в рассчитываемом объеме, промывки скважины пеной (или при закачке пены в межтрубное пространство при частичном цикле) следует закрыть задвижку 15, открыть задвижку 8 и выполнить на протяжении не менее 1,5 ч самоизлив пены по трубопроводу 10 в накопительную емкость 11.

При наличии притока нефти или газа из трубного пространства закрывается задвижка 6, и после вытеснения пены из межтрубного пространства закрывается задвижка 8, отсоединяется трубопровод 10, устанавливается на место его подключения к устью скважины заглушка 9, и открываются задвижки 6, 7, 13, направляя продукцию скважины в коллектор. В случае применения передвижного компрессора в отсутствие притока нефти или газа после самоизлива пены на протяжении 1,5 ч необходимо продолжить ее самоизлив до его окончания.

В случае применения компрессоров буровой установки в отсутствие притока нефти и газа после выполнения первого цикла закачивания пены и ее самоизлива в течение 1,5 ч необходимо совершить второй цикл закачки и самоизлив пены до его окончания.

Если приток не получен, то скважину оставляют с открытыми задвижками на трубном и межтрубном пространствах в ожидании притока в течение 36 ч.

Если повторные промывки пеной не дают результата, то следует применить другие методы искусственного воздействия на призабойную зону для интенсификации притока.

Необходимо строго выполнять правила безопасного проведения работ.

Вызов притока из скважины следует проводить по плану, утвержденному главным инженером и главным геологом управления буровых работ. Работники и инженеры должны быть обучены правилам проведения работ при освоении скважин. Каждая смена производственного персонала должна быть проинструктирована о мерах безопасности при выполнении каждой конкретной операции.

При размещении в зоне скважины техники необходимо учитывать и направление ветра.

Расстояние между объектами должно быть следующим:

от передвижной техники до устья скважины и приемной емкости - не менее 25 м;

от компрессора до других агрегатов - не менее 10 м;

от культбудки до устья скважины - не менее расстояния, равного высоте вышки плюс 10 м.

Запрещается работа с эжектором без обратного клапана или с негерметичным обратным клапаном на боковом патрубке для подачи воздуха. При отрицательных температурах следует применять подогретую пенообразующую жидкость. Воздухопровод после сборки страхуется стальным тросом диаметром не менее 5 мм. Трос прикрепляют к воздухопроводу хомутами, размещенными на расстоянии 200 мм от его соединения. Концы троса крепят к стационарным якорям.

Выкидную линию от скважины до приемной емкости собирают из НКТ с внутренним диаметром не менее 50 мм, надежно крепят ее возле устья, в местах поворотов и в приемной емкости с помощью стопорных или стационарных якорей.

При опрессовке обвязки все люди должны быть удалены из опасной зоны.
