Таблица 14.5

Механизмы и агрегаты буровых установок

Механизмы и агрегаты

БУ1600/ 100ДГУ

БУ1600/ 100ЭУ

БУ2500/ 160ДГУМ1

БУ2900/ 175ЭП-М, БУ2900/ 175ДЭЛ-2, БУ2900/ 175ЭПК

БУ2900/ 175ЭПБМ1

БУ2900/ 200ЭПК

БУ200/ 125ДММ

Лебедка буровая

Насос буровой Ротор Кронблок Крюкоблок Крюк Талевый блок Вертлюг Вышка буро-

Привод основных механизмов

Б7.02.00.000

НБТ-475

Б1.17.03.000 Б4.10.00.000

Б4.34.00.000 Б4.15.00.000

Б1.56.00.000 Б4.01.00.000

Лебедки, ротора и насосов: дизель-гидравлические агрегаты Сб.325/САТ-450

Б7.02.00.000

НБТ-475(НБТ-600-

Б1.17.03.000 Б4.10.00.000

Б4.34.00.000 Б4.15.00.000

Б1.56.00.000 Б4.01.00.000

Лебедки и ротора: электродвигатель 4АОКБ-450Х-6УХЛ2

Привод насосов:

электродвигатель

АКСБ-15-44-6-6УХЛ2 (СДБО-99/49-8У2)

Сб.02/ЛБ-750

НБТ-600-1

Б1.17.03.000 Сб.10А/БУ2500ЭУ Сб.11Б/БУ2500ЭУ

Б1.56.00.000 Сб.01/БУ2500ЭУ

Лебедки, ротора и насосов: ди-зельгидравличе-ские агрегаты

Сб.325/САТ-450

Б1.02.030.000

НБТ-600-1

Б1.17.03.000 Б4.10.00.000 Б31.11.00.000

Б1.56.00.000 Б1.01.00.000(ЭП) Б11.01.00.000(ДЭП) Б11.01.00.000-

01(ЭПК) Лебедки: электродвигатель МПЭ500-500-УХЛ3

Насоса: электродвигатель

П245048-УХЛ3

Ротора: электродвигатель Д-816

Б12.02.02.000

НБТ-600-1

Б1.17.03.000 Б4.10.00.000 Б31.11.00.000

Б1.56.00.000 Б12.01.00.000

Б12.02.02.000-01

НБТ-600-1

Б1.17.03.000 Б38.10.00.000 Б38.10.00.000

Б1.56.00.000 Б12.01.00.000-01

Лебедки: электродвигатель

МПЭ500-500-УХЛ3

Насоса: электродвигатель

П245048-УХЛ3

Ротора: электродвигатель

Д-816

М12.02.02.000

НБТ-600-1

Б1.17.03.000 М11.01.10.000 М11.14.10.000

Б1.56.00.000 М12.01.00.000

Лебедки и ротора: двигатель

ЯМЗ8401.10

(шасси) Насосов: дизель 6¥396ТС4

широкая гамма приводных систем с различными характеристиками;

высокая долговечность оборудования, обусловленная оптимальными параметрами механизмов, применением высокопрочных сталей с большим запасом прочности, гарантированным качеством изготовления и контроля комплектующего оборудования;

возможность выбора оптимальных режимов бурения благодаря наличию приводных систем и регуляторов подачи долота;

легкость в управлении и удобство в эксплуатации;

комплектация укрытиями в холодном или утепленном исполнении с системами обогрева рабочих помещений;

возможность кустового бурения скважин в грунтах с низкой несущей способностью (установки кустового исполнения).

Указанные качества буровых установок подтверждаются многолетней практикой их эксплуатации в различных регионах - от Крайнего Севера до тропиков.

В зависимости от класса и назначения установки перевозятся крупными блоками на специальных транспортных средствах (тяжеловозах), секциями или модулями на трейлерах соответствующей грузоподъемности, поагрегатно транспортом общего назначения. Установки кустового исполнения (К) перемещаются в пределах куста блоками с помощью специальных устройств, входящих в комплект поставки. Буровая установка БУ2900/175ЭПБМ1 спроектирована в блочно-модульном варианте.

В табл. 14.4 приведены параметры буровых установок, а в табл. 14.5. - основные комплектующие механизмы и агрегаты (для базовых моделей). В зависимости от пожелания заказчика возможны варианты.

ГЛАВА

СПУСКОПОДЪЕМНЫЙ КОМПЛЕКС

15.1. ПРОЦЕСС ПОДЪЕМА И СПУСКА КОЛОНН. ФУНКЦИИ КОМПЛЕКСА

Спускоподъемным комплексом буровой установки называется совокупность узлов, механизмов и приспособлений, служащих для спуска, подъема и удержания на весу бурильных и обсадных колонн и обеспечения технологических и аварийных операций.

В процессе проводки скважины спускоподъемный комплекс выполняет следующие функции: спуск и подъем (СПО) бурильных колонн для смены изношенного долота, когда нагрузка на систему не превышает веса колонны в воздухе; дополнительные технологические и аварийные работы, когда нагрузки на систему превышают вес бурильной колонны в воздухе. К дополнительным и аварийным работам относятся: приподъем и спуск бурильной колонны в процессе бурения при одновременном ее вращении и промывке скважины (расширение): спуск обсадных колонн; подъем обсадных колонн для освобождения элеватора или клиньев после наращивания очередной трубы или в связи с осложнениями; ликвидация прихватов и аварии бу-

рильных и обсадных колонн; спуск и подъем бурильных колонн в искривленных и наклонных скважинах.

Первая категория операций (СПО) является наиболее продолжительной, циклической с переменными динамическими нагрузками, определяющими долговечность элементов спускоподъемного комплекса.

Вторая категория операций вызывает более высокие, кратковременные нагрузки в элементах комплекса, носящие случайный характер. Так как закономерность действия этих нагрузок не установлена, то за максимальную нагрузку принимают усилие на крюке, которое не должно превосходить в процессе всего цикла бурения скважины разрывной прочности применяемых бурильных труб или 0,8 наибольшей страгивающей нагрузки спускаемых обсадных труб.

Оборудование подъемного комплекса работает в режиме повторно-кратковременных меняющихся по величине нагрузок. Процесс подъема из скважины колонны, скомпонованной из отдельных секций (свечей), состоит из циклов лп, содержащих повторяющиеся в строго определенной последовательности операции (рис. 15, а): захват колонны элеватором; подъем всей колонны на длину свечи при нагрузке на крюк, равной весу поднимаемой колонны в растворе и силам сопротивления при ее движении в скважине; установку колонны на стол ротора; освобождение от растягивающей нагрузки поднятой на поверхность свечи; раскрепление ключами, отвинчивание от колонны поднятой свечи и установку ее внутри буровой в специальном магазине или укладку на мостки около буровой; спуск нена-груженного крюка и элеватора для захвата колонны, подвешенной на роторе; захват и подъем колонны на длину следующей свечи и т.д. При спуске колонны (рис.15.1, б) эти операции выполняют в обратной последовательности, но с другими продолжительностью и нагрузками.

Продолжительность подъема и спуска каждой свечи складывается из машинного и машинно-ручного времени.

Машинное время подъема и спуска каждой свечи зависит от степени

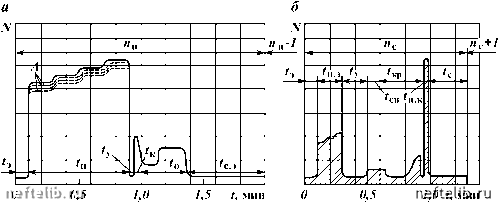

Рис. 15.1. Диаграмма цикла иагружеиия иодьеми1й системен

а, б - соответственно подъем и спуск колонны на длину одной свечи; N - мощность на барабане лебедки; t -время; tj - установка или снятие с колонны элеватора; tп.э, tп - подъем элеватора, колонны; t,, - захват и установка свечи; tк, tо, tсв и tкр - раскрепление, отвинчивание, свинчивание и крепление свечи; tп.к - приподъем колонны; tс, tс.э - спуск колонны, элеватора; А - подъем последующих свечей
