В последние годы АООТ «Волгоградский завод буровой техники» разработал и освоил выпуск циркуляционных систем, предназначенных для комплектации буровых установок собственного производства (табл. 17.5, 17.6). Эти системы выпускаются в виде блок-модулей полной заводской готовности, что обеспечивает их быстрый монтаж и демонтаж.

17.2. БЛОКИ ЦИРКУЛЯЦИОННЫХ СИСТЕМ

БЛОКИ ЦИРКУЛЯЦИОННЫХ СИСТЕМ ИРОИЗВОДСТВА ДАООТ <ХАДЫЖЕНСКИЙ МАШИНОСТРОИТЕЛЬНЫЙ ЗАВОД» И ОАО НПО «БУРЕНИЕ»

Блоки очистки для циркуляционных систем предназначены для ведения буровых работ по малоотходной, или безамбарной, технологии и входят в состав циркуляционных систем буровых установок всех классов. Они обеспечивают очистку буровых растворов от шлама с размером частиц более 5 мкм, обработку на центрифуге сливов песко- и илоотделителя с выделением шлама пониженной влажности, регенерацию барита, его многократное использование при бурении и выведение из бурового раствора избытка коллоидной фазы, а также регенерацию барита после завершения бурения скважины, переработку избытков бурового раствора с его разделением на оборотную воду и шлам пониженной влажности, дегазацию буровых растворов.

При использовании полнокомплектных блоков очистки в 2-3 раза сокращается объем отходов бурения, на 40-60 % уменьшается расход барита и химреагентов. В процессе бурения из блока выходит шлам пониженной влажности, пригодный для перевозки в контейнерах или бортовых транспортных средствах. Такой шлам легко поддается обезвреживанию по известным технологиям при минимуме затрат.

В зависимости от класса буровой установки блок очистки комплектуется: линейным виброситом СВ1Л-1 - 3 шт.; пескоотделителем типа ГЦ-360М - 1 шт., илоотделителем типа ИГ-45/75 - 1 шт.; ситогидроци-клонным сепаратором СГС 65/300 - 1 шт.; глиноотделителем на базе центрифуги полной комплектности (два насоса, перемешиватель, приемное устройство, рама) - 1 компл.; блоком флокуляции (по спецзаказу) - 1 компл.; шламовыми насосами типа ГрА170/40 - 1-3 шт.; дегазатором «Каскад-40» - 1 компл.

Пропускная способность блока очистки соответствует классу применяемой буровой установки и в зависимости от набора технических средств может изменяться от 25 до 90 л/с.

Комплект оборудования размещается на одной или двух емкостях в соответствии с условиями бурения и классом буровой установки.

Гидравлическая схема блока очистки позволяет использовать очистные механизмы в зависимости от условий бурения, вести обработку бурового раствора.

По спецзаказу блок очистки может быть укомплектован расчетной технологией регламентирования компонентного состава и управления свойствами буровых растворов или компьютерной программой для этих целей. Технология позволяет вести оперативное управление процессом приготовления и обработки бурового раствора при наименьших затратах времени и материалов. Схема блока очистки приведена на рис. 17.7.

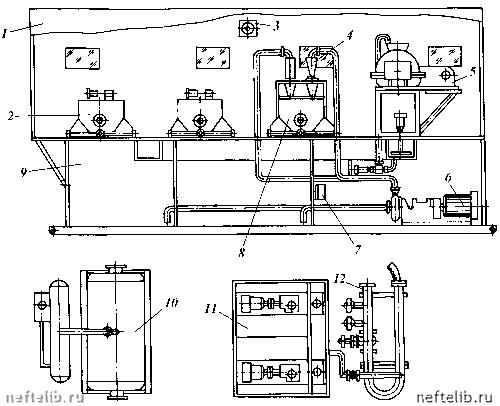

Рис. 17.7. Схема блока очистки:

1 - укрытие; 2 - вибросито СВ1Л; 3 - вентилятор; 4 - илоотделитель ИГ45/75; 5 - центрифуга; 6 - электронасосный агрегат; 7 - калорифер; 8 - ситогироциклонный сепаратор на базе вибросита СВ1Л и пескоотделителя ГЦ-360М; 9 - емкость; 10 - дегазатор «Каскад-40»; 11 - блок химической обработки; 12 - смеситель

Блок приготовления буровых растворов и спецжидкостей БПР-1 (рис. 17.8) предназначен для приготовления буровых растворов, химических реагентов и различных технологических жидкостей при строительстве и капитальном ремонте скважин. Применяется в составе циркуляционных систем буровых установок всех классов, а также с установками для капитального ремонта скважин и другими техническими средствами.

Техническая характеристика БПР-1

Объемная производительность приготовления химреагентов, технологических жидкостей и буровых растворов, м3/ч............................................ 10-15

Полезный объем резервуара, м3 ........................................................................ 10

Пределы изменения плотности буровых растворов и спецжидкостей,

г/см3......................................................................................................................... 0,8-2,2

Мощность установленного оборудования, кВт............................................... 37,5

Габариты, мм ......................................................................................................... 5000x2650x3000

Масса, кг................................................................................................................. 3000

К преимуществам использования блока относятся сокращение времени приготовления растворов, возможность одновременного смешивания и диспергирования (эмульгирования) компонентов раствора за один цикл циркуляции жидкости, исключение потерь материалов, экологичность про-

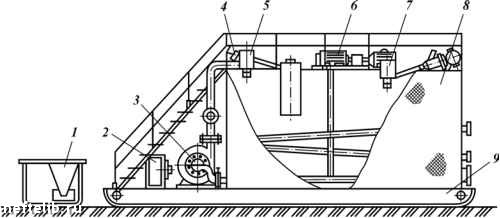

Рис. 17.8. Схема блока приготовления буровых растворов и спецжидкостей БПР-1:

1 - воронка смесителя переносная; 2 - щит электрооборудования; 3 - электронасосный агрегат; 4 - вакуумный гидравлический смеситель; 5 - шаровый циклонный диспергатор; 6 - механический перемешиватель; 7 - диспергатор; 8 - резервуар; 9 - рама

цесса приготовления химреагентов, буровых растворов и спецжидкостей, механизация и безопасность работ, простота обслуживания и эксплуатации, возможность организовать оборотное водоснабжение на буровой.

Блок приготовления буровых растворов и спецжидкостей БПР-2 предназначен для приготовления буровых растворов, химических реагентов и различных технологических жидкостей при строительстве и капитальном ремонте скважин. Применяется в составе циркуляционных систем буровых установок всех классов, а также с установками для капитального ремонта скважин и другими техническими средствами. Общий вид блока показан на рис. 17.9.

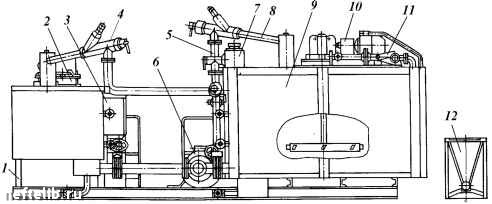

Рис. 17.9. Схема блока приготовления буровых растворов и спецжидкостей БПР-2:

1 - резервуар химреагентов; 2 - механический премешиватель; 3 - шкаф электроуправления; 4 - гидравлический смеситель; 5 - коллектор; 6 - электронасосный агрегат; 7 - шаровый диспергатор; 8 - гидравлический смеситель; 9 - основной резервуар; 10 - механический перемешиватель; 11 - гидравлический диспергатор ДГ-2; 12 - переносная смесительная воронка
