Объемная производительность приготовления химреагентов, технологических жидкостей и буровых растворов, м3/ч............................................ 10/15

Полезный объем резервуара, м3 ........................................................................ 10

Пределы изменения плотности буровых растворов и спецжидкостей,

г/см3......................................................................................................................... 0,8-2,2

Мощность установленного оборудования, кВт............................................... 45

Габариты, мм ......................................................................................................... 5880x2600x2590

Масса, кг................................................................................................................. 6000

Блок обеспечивает сокращение времени приготовления растворов, возможность одновременного смешивания и диспергирования (эмульгирования) компонентов раствора за один цикл циркуляции жидкости, исключение потерь материалов, экологичность процесса приготовления химреагентов, буровых растворов и спецжидкостей, механизацию и безопасность работ, простоту обслуживания и эксплуатации, позволяет организовать оборотное водоснабжение на буровой.

Блок обезвоживания буровых растворов предназначен для удаления избытка бурового раствора из циркуляции, ликвидации его после окончания бурения скважины, а также для обезвоживания слива из центрифуги при регенерации барита из бурового раствора.

Блок состоит из манифольда, двух емкостей объемом 3 м3 каждая для приготовления растворов коагулянта и флокулянта. Емкости оснащены механическими перемешивателями с червячным редуктором и двумя насосами для подачи растворов в манифольд. Манифольд обвязан также с насосами для подачи воды и бурового раствора. Смесь бурового раствора, воды, коагулянта и флокулянта подается на осадительную шнековую центрифугу, где разделяется на твердую фазу и воду, пригодную после обработки для использования в системе водоснабжения буровой или слива на местность.

Промежуточных блок предназначен для хранения необходимого объема бурового раствора. На емкостях блока установлены по два механических и гидравлических перемешивателя. Последние подсоединены к вспомогательному напорному трубопроводу. Приемный блок по конструкции аналогичен промежуточным блокам.

Изготовители: ОАО НПО «Бурение», ДАООТ «Хадыженский машза-

вод».

Блок-модуль хранения сыпучих материалов (рис. 17.10) предназначен для приема, хранения, контролируемой выдачи сыпучих материалов, приготовления и утяжеления бурового раствора. Позволяет производить загрузку бункеров сыпучими материалами (глинопорошок, барит, цемент, химреагенты и пр.) непосредственно из цементовозов, а также с помощью имеющегося в комплекте пневмопогрузчика - из мешков и контейнеров. Измеритель усилия и указатель уровня обеспечивают контроль загрузки, хранения и выдачи сыпучих материалов.

Блок-модуль применяется в составе циркуляционной системы буровых установок при бурении нефтяных и газовых скважин глубиной более 5000 м.

Техническая характеристика

Число бункеров хранения.............................................................................................................. 2

Объем бункера хранения, м3......................................................................................................... 42

Объем пневмопогрузчика, м3........................................................................................................ 2,9

Максимальная подача сыпучих материалов в гидросмеситель, т/ч:

барита ............................................................................................................................................ 30

бентонита ...................................................................................................................................... 5

химреагентов ................................................................................................................................ 2

Объемная производительность при приготовлении и утяжелении раствора, м3/ч........... 90

Рис. 17.10. Схема блок-модуля хранения сыпучих материалов:

1 - гиросмеситель; 2 - разгрузитель; 3 - шлюзовой питатель; 4 - предохранительный клапан; 5 - бункер хранения; 6 - пневмоперегрузчик; 7 - измеритель усилия; 8 - шламовый затвор с электродвигателем; 9 - указатель уровня; 10 - сигнальная сирена

По требованию заказчика возможна поставка от 2 до 5 бункеров.

Изготовитель: ДАООТ «Туймазинский завод «Химмаш».

Блоки приготовления раствора (БПР-40, БПР-70) предназначены для приготовления, утяжеления и хранения порошкообразных материалов при бурении нефтяных и газовых скважин. Также могут быть использованы для приготовления жидких химических реагентов из различных порошкообразных материалов.

В настоящее время изготавливаются два типа конструкций блоков с объемом сосудов 40 и 70 м3. Оба типа блоков по конструкции аналогичны, за исключением объемов сосудов и основания блоков.

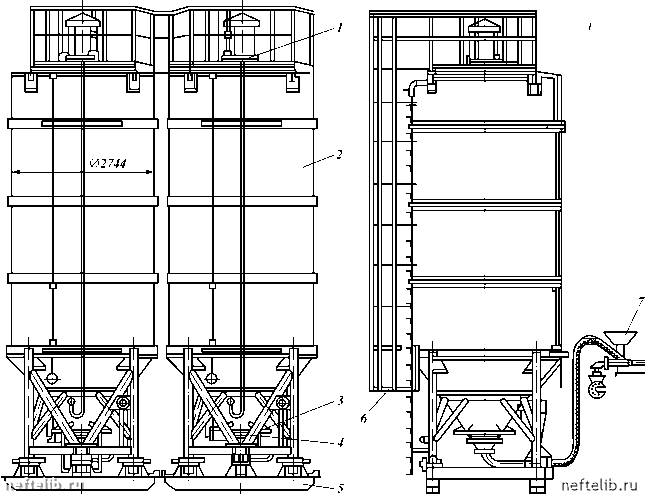

В качестве примера на рис. 17.11 показан блок БПР-70. Он состоит из фильтров 1, двух цилиндрических емкостей (силосов) 2, аэрирующих устройств 3, разгрузочных устройств 4, основания 5 и ограждения 6. В комплект блока входит также выносной гидросмеситель 7. Каждый силос имеет коническое днище с аэрирующими устройствами, к которым поступает сжатый воздух от компрессора буровой.

Гидросмеситель монтируется на одной из емкостей циркуляционной системы на расстоянии не более 8-10 м от разгрузочного устройства силоса, с которым он соединяется рукавом. Силосы загружают из автоцементовозов через шланг и загрузочную трубу с быстроразъемным соединением. Подача порошка из силоса в гидросмеситель производится за счет вакуума, создаваемого жидкостью при поступлении ее в камеру гидросмесителя. Точность порционной подачи порошка из силоса в гидросмеситель обеспечивается гидравлическим измерителем усилия

ГИУ-1.

фильтр; 2

Рис. 17.11. Блок приготовления БПР-70:

цилиндриче-

ская емкость; 3 - аэрирующее устройство; 4 - разгрузочное устройство; 5 - основание; 6 - ограждение; 7 -гиросмеситель

Жидкость от бурового насоса
