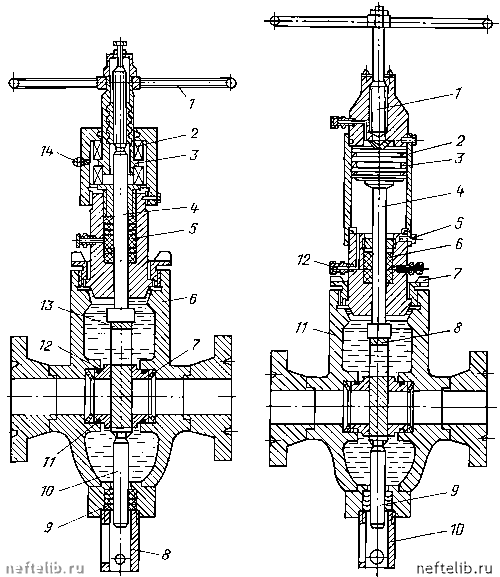

Рис. 21.28. Задвижка с ручным управлением Рис. 21.29. Задвижка с гидроуправлением ЗМ-80х70 ЗМГ-80х70:

1 - винт; 2 - гидроцилиндр; 3 - резиновое кольцо; 4 - шток; 5 - ограничитель; 6 - манжета; 7 - гайка; 8 - шибер; 9 - уравновешивающий шток; 10 - крышка; 11 - корпус; 12 - штуцер

мое давление, которое обеспечивает герметизацию затвора. Управление задвижкой осуществляется вращением маховика 1. Задвижки снабжены указателями открытия, риски которых нанесены на крышке 8 уравновешивающего штока 10.

Для уменьшения усилия вращения шпиндель установлен на упорных шарикоподшипниках 2, насаженных на подшипниковую втулку 3, соединенную со шпинделем 4 резьбой. При вращении подшипниковой втулки с помощью маховика 1 шпиндель движется вверх или вниз, перемещая шибер 13, с которым он соединен Т-образным пазом. Управление задвижкой облегчается также установкой уравновешивающего штока 10, который с помощью Т-образного паза соединен с нижней часть шибера. Шпиндель и уравновешивающий шток уплотняются с помощью набора манжет 5 и 9.

Для предотвращения скопления механических примесей внутри корпуса задвижки предусмотрена возможность заполнения его смазочным материалом через отверстия, закрытые пробками. Через эти же отверстия спускается жидкость и промывается корпус. Через масленку 14 периодически набивают смазочный материал в подшипники.

Задвижка ЗМГ-80х70 с гидроуправлением. Прямоточная задвижка с перемещающимися седлами (рис. 21.29) предназначена для установки в манифольде противовыбросового оборудования. Управление осуществляется с помощью гидроцилиндра двойного действия с демпфером; максимальное рабочее давление - 10 МПа. Штоковая часть поршня (шпиндель) выдвижная, в связи с чем предусмотрен уравновешивающий шток. Задвижка имеет плоский шибер и сменные седла. Возможно ручное открытие задвижки.

Пробки в днище задвижки позволяют периодически промывать корпус и заполнять его смазочным материалом. Управлением задвижкой осуществляется подачей рабочей жидкости (масла) в верхнюю и нижнюю полости гидроцилиндра 2 через штуцеры 12. Поршень уплотняется О-образными резиновыми кольцами 3, штоковая часть поршня - набором манжет. Задвижка имеет указатель открытия - закрытия, риски которого нанесены на крышке 10 уравновешивающего штока 9. Гидроцилиндр снабжен демпфирующим устройством, позволяющим ослабить удары в конце рабочего хода.

Демпфирование осуществляется следующим образом: в конце рабочих ходов выступы поршня входят в соответствующие расточки крышек, запирая в них некоторый объем рабочей жидкости, которая вытесняется в сливную линию через зазор, ослабляя удар.

В случае выхода из строя гидроуправления предусмотрено ручное открывание задвижки, осуществляемое вращением маховика по часовой стрелке. После ручного открывания задвижки необходимо вывернуть винт 1 до упора его в крышку цилиндра, вращая маховик против хода часовой стрелки. Только после этого можно снова пользоваться гидравлическим управлением. Для уменьшения трения при ручном открывании упорная часть винта 1 и соответствующая ему верхняя часть поршня выполнены сферическими с большой степенью чистоты.

Технические характеристики задвижек приведены в табл. 21.18 и

21.19.

Регулируемый дроссель ДР-80х35 предназначен для бесступенчатого регулирования противодавления на пласт в процессе циркуляции бурового раствора (рис. 21.30). Дросселирование осуществляется вращением маховика 1 , перемещающего конический наконечник 5 относительно насадки б, что приводит к изменению сечения кольцевой щели. Для снижения момента трения в резьбе шпинделя в крышку 3 корпуса 4 запрессована втулка 2

Пр имечания: 1. Для указанных типоразмеров условный диаметр прохода - 80 мм; максимальная температура скважинной среды - 120 °С. 2. Перед сдачей в эксплуатацию внутреннюю полость всех задвижек заполняют смазочным материалом Арматол-238 по ТУ

38-101812-83.

Таблица 21.19

Задвижки шиберные Воронежского механического завода

из бронзы. Для увеличения износостойкости пары наконечник - насадка, работающей в условиях интенсивного гидроабразивного изнашивания, они изготовлены из твердого сплава ВКЗМ.

Регулируемые дроссели выпускают с ручным и гидравлическим управлением следующих типоразмеров:

ДР - 80х35 и ДР - 80Гх35 по ТУ 3-2451-91 «Оборудование противо-

выбросовое ОП5-230/80х35-А ОАО «ВЗБТ»;

ДР-80х70 и ДДР-80Гх70 по ТУ 3-2533-94 «Оборудование противо-выбросовое ОП-230/80х70-А ОАО «ВЗБТ» и ТУ 3-2496-92 Пермского машиностроительного завода им. Ленина».

Воронежским механическим заводом выпускаются регулируемые дроссели в обычном и коррозионно-стойком исполнении с ручным управлением, рассчитанным на рабочее давление от 21 до 105 МПа с условным диаметром от 52 до 150 мм, в том числе для бурения под шифром ДРТ -

80х70К1.
