25.10. МОРСКИЕ СТАЦИОНАРНЫЕ ПЛАТФОРМЫ (МСП)

МЕТОДЫ РАЗРАБОТКИ МОРСКИХ МЕСТОРОЖДЕНИЙ

Особенность работ по освоению морских месторождений - кратное увеличение капитальных вложений по сравнению с капитальными вложениями для освоения аналогичных по запасам месторождений на суше. Рис. 25.37 иллюстрирует динамику роста коэффициента стоимости в зависимости от глубины моря. Как видно, при глубине моря 5 м стоимость работ увеличивается в 2 раза, при глубине 180 м - в 8 раз, а при глубинах более 180 м стоимость работ продолжает резко возрастать.

Рассматривая структуру стоимости, следует отметить, что основная доля идет на строительство гидротехнических сооружений и приобретение технических средств.

В зависимости от условий окружающей среды резко растет общая стоимость, а также доля стоимости обустройства в общей стоимости работ по разработке месторождения. Если стоимость работ в Мексиканском заливе по обустройству составляет 42 %, то в Северном море она составляет 57 % общих затрат на освоение. В северных и арктических районах доля затрат на обустройство увеличивается еще больше. Условия окружающей среды и оценка запасов месторождения определяют весь комплекс технологических решений и выбор технических средств для разработки и обустройства данного месторождения.

Особенность разработки морских нефтяных и газовых месторождений на МСП состоит в том, что в проектах для снижения затрат на дорогостоящие гидротехнические сооружения предусматривают разработку месторождения, включая бурение скважин, добычу и подготовку нефти с кустовых стационарных платформ. При этом часть эксплуатационного обо-

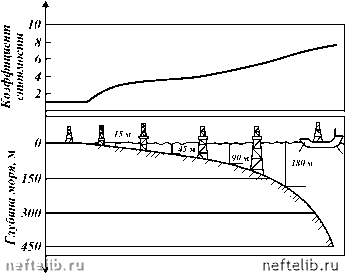

Рис. 25.37. Зависимость коэффициента стоимости от глубины моря

рудования размещают на буровой стационарной платформе, а вторую часть, которая на первом этапе эксплуатации месторождения не применяется, - на отдельной стационарной платформе.

ОСОБЕННОСТИ БУРЕНИЯ СКВАЖИН С МСП

Вследствие большой стоимости гидротехнических сооружений проектами разработки предусматривается, чтобы данное месторождение было разбурено с минимального числа стационарных платформ. Число платформ и скважин на одной платформе определяют, исходя из площади месторождения и глубины залегания продуктивного горизонта, обеспечивающего на данной глубине максимально допустимое отклонение скважины от вертикали и качество проводки наклонно направленного ствола скважины современными техническими средствами. Эффективность разработки морских нефтяных и газовых месторождений повышается благодаря одновременному бурению скважин и добыче нефти или газа с пробуренных скважин на этой платформе.

Для обеспечения одновременного проведения этих работ наряду с конструктивными особенностями платформы (наличием многоэтажных палуб) устанавливают определенную последовательность работ при бурении скважин. В частности, сначала спускают все направления на платформе, а затем делят скважины куста на мелкие группы и спускают кондукторы в одной группе, после чего поочередно бурят каждую скважину этой группы. Затем переходят к бурению следующей группы, а из законченных скважин добывают нефть. Иногда разбуривают группу скважин, и буровую установку передвигают на другой конец платформы, а из законченных скважин добывают нефть. При бурении вблизи эксплуатируемых скважин добычу нефти на последних временно приостанавливают в целях обеспечения безопасности производства буровых работ.

В морском наклонно направленном бурении, как и на суше, используют забойные двигатели: турбо- и электробуры, винтовые двигатели. Для ускорения и обеспечения качества строительства наклонно направленных скважин применяют методики расчета траекторий скважин с использованием промежуточных компьютерных программ на месте работ без применения стационарных ЭВМ. Это позволило снизить стоимость буровых работ. Одним из основных критериев методики расчета является прокладка траектории новой скважины в пределах цилиндрического «коридора» диаметром около 15 м, не пересекающегося с ранее пробуренными скважинами.

В морском бурении начато широкое использование систем измерения параметров в процессе бурения. Эти системы содержат три основные подсистемы: заборные датчики и блок нормализации параметров; средства передачи информации с забоя на поверхность; поверхностное оборудование для приема, расшифровки и воспроизведения на дисплее переданной информации. Приборы выполнены в одном блоке для измерения угла наклона и азимута скважины, ориентирования на забое при неподвижной бурильной колонне, снятия гамма-каротажных и электрокаротажных диаграмм, определения нагрузки на долото, вращающего момента, а также температуры и давления в затрубном пространстве.

Приборный блок при необходимости комплектуют и другими устройствами. Применение этих систем измерения сокращает время бурения и

повышает качество проводки наклонно направленных скважин, что особенно важно в морском бурении при относительно высокой стоимости эксплуатации буровой установки.

В практике работ используют в основном две системы: систему, в которой передача сигналов осуществляется методом импульсной телеметрии в буровом растворе, и систему, в которой сигналы передаются по электромагнитному каналу (приборы ЗИС-4, ЗЦТ-1 и др.).

В морском наклонно направленном бурении высокие технико-экономические показатели обеспечивают благодаря применению забойных двигателей в сочетании с буровыми долотами режущего типа, оснащенных алмазно-твердосплавными пластинами, и использованию соответствующих буровых растворов.

Геологические особенности морского бурения:

относительно меньшее значение горного давления в породах вследствие того, что часть пород более высокой плотности заменяет морская вода плотностью 1,03 г/см3, в особенности в глубоководных акваториях. Это учитывают при ликвидации проявлений скважины во избежание гидроразрыва;

меньшая, чем на суше, глубина залегания газоносных пластов. Одной из технических особенностей бурения является то, что в связи с принятыми конструкциями скважин площадь поперечного сечения затрубного пространства больше, чем у скважин на суше, и при малых и средних притоках газа давление в затрубном пространстве повышается сравнительно незначительно.

Бурение под кондуктор при наличии водоотделяющей колонны может привести к гидроразрыву пласта ниже башмака направления. Во избежание осложнения в направлении рекомендуется предусматривать отверстие для выпуска шлама и промывать скважину при бурении под кондуктор морской водой или применять обратную промывку с использованием газ-лифтного выноса шлама.

Для предохранения спущенных промежуточных обсадных колонн от изнашивания в процессе производства СПО в предполагаемых местах устанавливают временные сменные втулки.

В морском бурении конструкции скважин требуют использования долот больших размеров (590, 630, 720 мм), раздвижных шарошечных расширителей размерами 394/630 и 590/720 мм. Многоколонная конструкция скважин требует применения больших диаметров труб, проходных диаметров отверстий роторов, наддолотных стабилизаторов-центраторов, высокопрочных обсадных труб, специального спускоподъемного инструмента, устройств для ликвидации прихватов и других специальных инструментов и устройств.

Большое значение имеет выбор компоновок низа бурильной колонны в целях придания жесткости.

Коренным образом отличается организация буровых работ в море от работ на суше. Из-за погодных условий не всегда предоставляется возможность доставить необходимые грузы для обеспечения нормальной работы буровой бригады.

Организация в море складских помещений характеризуется их высокой стоимостью. На основе опыта работ в море определяют оптимальную вместимость складских помещений платформы и разрабатывают график материально-технического снабжения буровых работ в данном районе.
