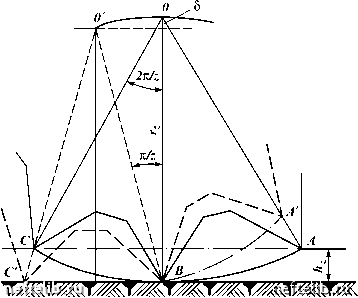

Рис. 4.9. Схема перекатывания зубчатого венца по недеформируемому забою

дывают дополнительные колебательные движения, особенно при учете скольжения шарошки при перемещении по забою.

Число ударов зубьев венца шарошки по породе в минуту

m = Лш z = 1Пд z, (4.2)

где пш - частота вращения шарошки в минуту; i - передаточное отношение скоростей вращения шарошки и долота; Лд - частота вращения долота в минуту.

Скорость соударения зуба с породой при отсутствии его проскальзывания

v =1-Г£Лшсок р, (4.3)

где р - угол наклона оси шарошки.

Время контакта зуба с породой при ударе без проскальзывания

tк =-. (4.4)

В реальных условиях при перекатывании шарошки происходит внедрение зубьев в породу. В твердых породах внедрение может исчисляться десятыми долями миллиметра. В мягких породах может происходить внедрение зуба на значение его высоты. В соответствии со схемой (см. рис. 4.9) можно получить

1 - cos-

= d sin2 -, (4.5)

где hz - максимальная глубина внедрения зуба одновенечной шарошки.

В однородных породах при постоянной осевой нагрузке амплитуда 5 колебания долота будет иметь то же значение, что и при работе по неде-формируемому забою, если углубление долота за каждую треть оборота будет происходить на максимальное значение hz. При внедрении зуба на значение 5 бывают случаи работы долота при отсутствии продольных перемещений его корпуса. В большинстве случаев при бурении шарошечными долотами наблюдается сложный колебательный процесс долота.

СКОРОСТЬ ВРАЩЕНИЯ ШАРОШЕК

Скорость вращения шарошек во многом определяет кинематику и динамику работы долота. В свою очередь, скорость вращения шарошек определяется скоростью вращения долота и значением передаточного отношения.

В каждый момент времени движение шарошки можно рассматривать как состоящее из трех составляющих: переносного - вращения вокруг оси долота; относительного - вращения вокруг оси шарошки и поступательного движения вдоль оси долота. При анализе работы долота обычно поступательное движение вдоль оси в расчет не принимается, так как эта скорость несоизмеримо меньше переносной и относительной.

Передаточным отношением долота гд называют отношение угловых скоростей вращения долота юд и шарошки юш, т.е.

/д = Юд/Юш. (4.6)

При вращении шарошки, представленной многоугольной пирамидой, опирающейся последовательно при качении на вершины - зубья, скорость движения любой точки шарошки, не имеющей скольжения относительно забоя, определяется выражением

где R - радиус вращения точки относительно оси скважины; г - радиус вращения точки относительно оси шарошки; у - угол между зубьями. Передаточное отношение долота можно представить выражением

г cos -

/д . (4.8)

Так как угол между зубьями в долотах мал и можно принять cosу и 1, то

приближенно

/д и R=t (4.9)

где dш - диаметр шарошки; Вд - диаметр долота.

В действительности за счет проскальзывания шарошек по забою теоретическая скорость вращения выше фактической на 15-20 %. Кроме того, зубья шарошки при контакте с забоем погружаются на различную глубину в породу, а в результате износа меняется как форма зубчатого венца, так и форма забоя. Эти изменения приводят к отклонению теоретических результатов от практических.

СКОЛЬЖЕНИЕ НЕ СМЕЩЕННЫХ ОТНОСИТЕЛЬНО ЗАБОЯ ШАРОШЕК ПРИ ВРАЩЕНИИ

Движение шарошки по забою, в соответствии с законами теоретической механики, как движение бегуна в виде гладкой шарошки относительно опорной плоскости, характеризуется угловой скоростью

2юш

(4.10)

где Q - абсолютная мгновенная угловая скорость вращения шарошки; юд -угловая скорость вращения водила вокруг вертикальной оси; юш - угловая скорость вращения бегуна вокруг своей оси.

Мгновенная ось вращения, по направлению которой расположится вектор абсолютной угловой скорости, проходит через точку пересечения осей слагаемых вращений.

Движение шарошки относительно забоя рассмотрим для случая равномерного вращения гладкой одноконусной шарошки с вершиной конуса, лежащей на оси вращения долота. Предположим, что сил1 трения в опорах отсутствуют, а сцепление на контакте образующей конуса с гладкой неде-формируемой поверхностью забоя абсолютное. Для указанных условий схема движения шарошки показана на рис. 4.10. Рассмотрим движение произвольной точки M, лежащей на образующей конуса, контактирующей с плоскостью забоя.

Ее окружная скорость относительно плоскости забоя

Vш = ЮшГ

(4.11)

и направлена в сторону вращения шарошки. Переносная скорость этой точки, равная скорости вращения долота и направленная в противоположную сторону

(4.12)

Абсолютная скорость, т.е. скорость скольжения vск точки M относительно забоя скважины, будет представлять собой геометрическую сумму этих двух скоростей:

л; (4.13)

(4.14)

где r - радиус шарошки в точке M; R - радиус окружности вращения точки M по забою.

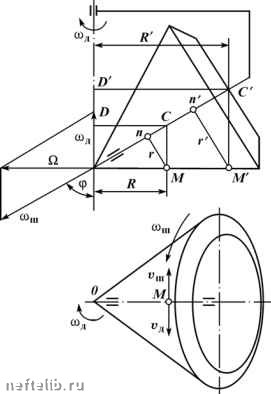

Рис. 4.10. Схема движения гладкой одноконусной шарошки на забое
