Техническая характеристика оборудования устья скважин типов ОКК1, ОКК2

и ОКК3 на давление 21 и 35 МПа по ТУ 26-02-1146-93 конструкции ВНИИнефтемаша

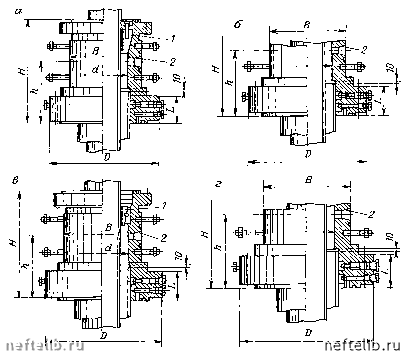

Рис. 21.11. Двухфланцевые колонные головки Воронежского механического завода:

а, б - типа I с одинарным и двойным уплотнением; в, г - типа II с одинарным и двойным уплотнением; 1 - подвеска клиновая (тип I и II); 2 - резьба К = 1,5" (ГОСТ 6111 - 52)

Основные характеристики оборудования устья скважин типа ОКК на рабочее давление 21 и 35 МПа по ТУ 26-02-1146-93 для обвязки обсадных колонн по ГОСТ 632-80 приведены в табл. 21.3. По этим же техническим условиям изготовляет устьевое оборудование ряд заводов: ПО «Севмаш-предприятие» (г. Северодвинск), Электромеханический завод «Буревестник» (г. Гатчина Ленинградской области), ОАО «Станкомаш» (г. Челябинск).

На рис. 21.10 и 21.11 показаны колонные головки Воронежского механического завода, а в табл. 21.4 и 21.5 приведены их характеристики.

Таблица 21.4

Техническая характеристика однофланцевых колонных головок (I и II типа) Воронежского механического завода (ГОСТ 30196-94)

Таблица 21.5

Техническая характеристика двухфланцевых колонных головок (I и II типа) Воронежского механического завода (ГОСТ 30196-94)

21.2. ПРОТИВОВЫБРОСОВОЕ ОБОРУДОВАНИЕ

Оборудование противовыбросовое (ОП) представляет собой комплекс, состоящий из сборки превенторов, манифольда и гидравлического управления превенторами, предназначенный для управления проявляющей скважиной в целях обеспечения безопасных условий труда персонала, предотвращения открытых фонтанов и охраны окружающей среды от загрязнения в умеренном и холодном макроклиматических районах.

Область применения ОП - строительство и капитальный ремонт нефтяных и газовых скважин.

Основные задачи комплекса - сохранение находящегося в скважине бурового раствора и проведение операций по его замещению (глушение скважины) другим с требуемыми параметрами.

Комплекс ОП обеспечивает проведение следующих работ:

герметизацию скважины, включающую закрывание и открывание плашек (уплотнителя) без давления и под давлением;

спуск и подъем колонны бурильных труб при герметизированном устье, включая протаскивание замковых соединений, расхаживание труб, подвешивание колонны труб на плашки и удержание ее в скважине плашками при выбросе;

циркуляцию бурового раствора с созданием регулируемого противодавления на забой и его дегазацию;
