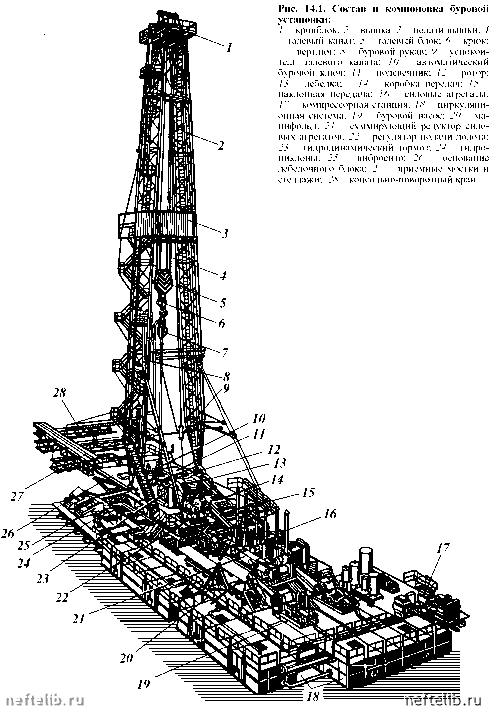

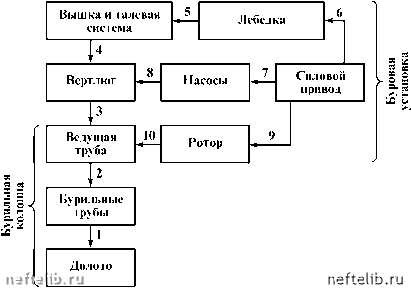

Рис. 14.2. Функциональная схема буровой усгановки:

1 - переводник и центратор; 2, 3 - переводники ведущей трубы и вертлюга; 4 - крюк; 5 -ведущая ветвь каната; 6, 7, 9 - трансмиссии лебедки и ротора; 8 - линия высокого давления; 10 - зажимы ротора

Максимальная скорость бурения скважины достигается, когда характеристики применяемого оборудования наиболее полно удовлетворяют требованиям режимов бурения. Физико-механические свойства горных пород, определяющие их буримость, изменяются в широких пределах, поэтому буровая установка должна позволять изменять в достаточно широком диапазоне параметры режимов бурения. К факторам, определяющим режим бурения, можно отнести соответствие типа и размеров долота условиям бурения, осевую нагрузку на него, частоту его вращения, количество и качество прокачиваемой жидкости или газа, время работы долота на забое.

Время работы долота на забое зависит от типа и конструкции долота, качества его изготовления, свойств разбуриваемых пород и режима эксплуатации долота Средняя продолжительность пребывания долота на забое (в ч): для шарошечных долот при турбинном бурении в твердых породах 1,5-3, в мягких - 5-15, при роторном бурении в твердых породах 20-100, в мягких - 80-250, для режущих и истирающих долот при турбинном бурении 10-30, при роторном - 30-60, для алмазных долот в твердых породах 10-20 ч, в средних и мягких породах до 200. Все механизмы и агрегаты буровой установки должны обеспечивать бесперебойную работу в течение указанного времени.

Эти данные ориентировочные. По мере применения долот новых типов и улучшения режимов бурения время пребывания долот на забое может увеличиваться.

Для наращивания бурильной колонны процесс бурения останавливают через каждые 6, 9 или 12 м углубления скважины. Время, затрачиваемое на наращивание, составляет 3-10 мин.

Весь цикл работы буровой установки или рейс одного долота приведен на диаграмме (рис. 14.3). Как видно из диаграммы, рейс состоит из

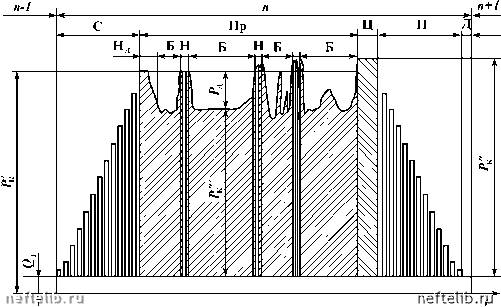

Рпс. 14.3. Дпаграмма одного цпкла (рейса долота) буровой установкп:

С - спуск колонны; Пр - проходка; Ц - циркуляция и промывка скважины; П - подъем колонны; Д - смена долота; Б - бурение; Н - наращивание; t - время; Гк,, рк, PJ" - нагрузка соответственно на крюке в начале, конце рейса и при бурении; Рд - нагрузка на долото; n - номер рейса; Нд - нагружение долота; От - вес талевой системы

спуска С колонны с циклическим увеличением нагрузки на крюк Рк до наибольшей для данной глубины скважины, нескольких периодов бурения Б, наращивания Н и подъема П колонны для смены долота Д с циклическим уменьшением нагрузки на крюк по мере извлечения каждой свечи. Скорость спуска бурильной колонны лимитируется технологическими условиями, состоянием ствола скважины и составляет 1-2 м/с в необсаженном и до 3 м/с в обсаженном стволе.

При подходе к забою скважины спуск бурильной колонны замедляют, чтобы не заклинить новое долото, так как изношенное предыдущее долото по мере износа уменьшает диаметр и форму скважины. На некотором расстоянии от забоя долото останавливают и скважину промывают, после чего начинают вращать долото, осторожно подводят его к забою и производят проработку при иной части ствола с небольшой нагрузкой. После этого нагрузку на долото быстро и плавно увеличивают, доводя в минимально возможное время до максимальной, установленной для данных условий бурения. Затем нагрузку регулируют в зависимости от характера проходимых пород. Скорость бурения может меняться от 0,1 до 60 м/ч и даже более.

После углубления скважины на всю длину ведущей трубы бурение приостанавливают, колонну приподнимают и скважину промывают для того, чтобы поднять выбуренную породу в затрубном пространстве на высоту, исключающую возможность оседания выбуренной породы на забой во время наращивания. Промывка необходима также для выравнивания параметров раствора в затрубном пространстве и внутри колонны труб.

После промывки скважины колонну поднимают на длину ведущей трубы, устанавливают на клиньях или элеваторе на столе ротора, отсоединяют
