Во время всего процесса вызова притока на расстоянии не менее 25 м от устья скважины и от накопительной емкости запрещаются проведение работ, не связанных с процессом освоения скважины, пользование открытым огнем, пребывание посторонних людей, наличие техники, не оборудованной искрогасителями на выхлопных трубах.

Не допускается попадание пены в источники питьевой воды.

В периоды самоизлива пены и ожидания притока запрещается оставлять скважину закрытой, чтобы не создать условия для образования сжатой взрывоопасной смеси при разрушении пены.

13.18. ВЫЗОВ ПРИТОКА ИЗ ПЛАСТА С ПОМОЩЬЮ КОМПЛЕКТОВ ИСПЫТАТЕЛЬНЫХ ИНСТРУМЕНТОВ

Кроме основного своего предназначения - испытания перспективных объектов в поисковых скважинах комплекты испытательных инструментов (КИИ) используют для вызова притока из пластов малой продуктивности, очистки околоскважинной зоны пластов, оценки эффективности обработок пластов, испытания на герметичность цементных мостов и колонн и для решения других задач, связанных с созданием депрессии в ограниченном интервале ствола скважины, обсаженной колонной.

Пластоиспытатели позволяют создавать мгновенно высокую депрессию, что является благоприятным фактором для очистки призабойных зон пласта и вызова притока пластового флюида. При этом повышается эффективность результатов испытания (экономичность, объем и качество информации) и обеспечивается испытание объектов в скважинах с негерметичной колонной обсадных труб.

Пакер, испытатель пластов, запорный и поворотный клапаны и глубинные регистрирующие манометры обеспечивают выполнение процесса испытания. Остальные узл1 КИИ служат для предупреждения возможных осложнений или аварий в скважине.

Пакер изолирует интервал испытания от остальной части скважины. Длину хвостовика (труб ниже пакера) выбирают такой, чтобы при спуске КИИ к забою пакер находился над объектом испытания. При передаче на пакер осевой сжимающей нагрузки его резиновый элемент деформируется, увеличивается в диаметре и перекрывает ствол скважины. Шток пакера снабжен каналом, постоянно открытым для прохода пластового флюида. Если приложить к пакеру осевую растягивающую нагрузку, то уплотняющий элемент пакера возвращается в исходное положение.

Испытатель пластов, снабженный приемным и уравнительным клапанами, сменным штуцером (см. рис. 10.5), устанавливается выше пакера. При спуске и подъеме КИИ испытатель растянут, его приемный клапан закрыт, поэтому не допускает поступления промывочной жидкости в трубы. Уравнительный клапан испытателя пластов открыт, и через него обеспечивается переток промывочной жидкости из-под пакера (при спуске) или под пакер (при подъеме КИИ) через фильтр, шток пакера, безопасный переводник и ясс. Наличие такого перетока снижает эффект поршневания при движении пакера в скважине.

После упора хвостовика на забой скважины и передачи на КИИ осевой сжимающей нагрузки происходят свободное сжатие пакера, пакерова-

ние ствола скважины и медленное сжатие пластоиспытателя. Во время этих процессов закрывается уравнительный клапан, а затем открывается приемный клапан испытателя, соединяя полости пустых или частично заполненных жидкостью труб над КИИ с подпакерными объемом скважины. Давление под пакером мгновенно уменьшается, и начинается приток из пласта.

По окончании испытания при натяжении инструмента испытатель растягивается, закрывается его приемный клапан, перекрывая полость труб над КИИ, после чего открывается уравнительный клапан, соединяя затрубное пространство над пакером с подпакерным пространством. Давление под пакером и над пакером выравнивается, и на пласт передается давление ствола промывочной жидкости в скважинах.

Промышленность выпускает многоцикловые испытатели пластов, снаб-

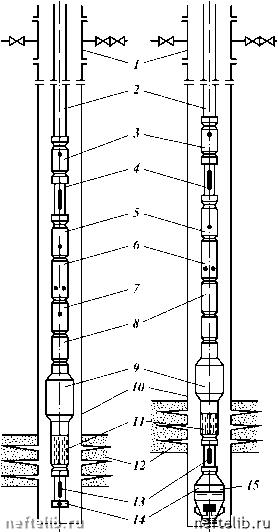

Рис. 13.11. Схема пакерования при работе с КИИ:

1 - колонная головка; 2 - НКТ; 3 - циркуляционный клапан; 4, 13 - манометры; 5 - запорно-оборотный клапан; 6 - испытатель пластов; 7 - ясс; 8 - пробоотборник; 9 - пакер; 10 - обсадная колонна; 11 - фильтр; 12 - пласт; 14 - опорная плита; 15 - башмак

женные двух-, трех- и многоцикловыми запорно-поворотными клапанами (ЗПК). Эти клапаны предназначены для перекрытия полости труб по окончании притока в целях регистрации процесса восстановления забойного давления. Его устанавливают выше испытателя пластов и спускают открытым. В конце притока путем вращения труб над КИИ запорно-поворотный клапан закрывают и выдерживают в закрытом положении (для получения кривой восстановления давления). Продолжительность закрытого периода должна быть равной приблизительно половине времени притока, но не менее 20 мин.

В многоцикловых испытателях при последующем вращении труб клапан опять открывается и вновь закрывается, повторяя многократный цикл испытания.

При испытании хвостовик может упираться на забой (рис. 13.11) или не упираться на него, когда в скважину спускают механический шлипсо-вый пакер, способный опираться на стенку обсадной колонны. При упоре на забой необходимо обратить внимание на качество моста, чтобы не вызвать проседание хвостовика в нем.

В целях обеспечения беспрепятственного спуска испытателя проверяется проходимость его по колонне. Для этого до перфорации или после нее по колонне обсадных труб пропускают шаблон, длиной и внешним диаметром равный пакеру.

Для обеспечения более надежной герметизации резьбовых соединений и их достаточного запаса прочности на растягивающее усилие и страгивающие нагрузки пластоиспытатель желательно спускать на бурильных трубах.

Устье скважины должно быть оборудовано превенторами, а перед испытанием должны быть смонтированы линии для отвода от устья пластового флюида на расстояние, регламентированное правилами безопасности.

В целях предупреждения открытого выброса на скважине должен быть запас жидкости не менее двух объемов скважин.

13.19. ПРИМЕНЕНИЕ ГАЗООБРАЗНЫХ АГЕНТОВ ДЛЯ ОСВОЕНИЯ СКВАЖИН. ОСВОЕНИЕ СКВАЖИН АЗОТОМ

Применение газообразных агентов - наиболее перспективное направление развития методов снижения уровня в скважинах. При этом способе освоения обеспечиваются простота и надежность контроля и регулирования процесса в широких пределах расходов и давлений. Газообразные агенты могут обеспечивать быстрое опорожнение глубоких скважин, быстрое и резкое или медленное и плавное снижение давления в скважине, дренирование пласта с подпиткой сжатым газом для обеспечения фонтанирования и др.

Сначала в качестве газообразных агентов повсеместно применяли воздух. Однако практикой освоения и исследования скважин выявлены серьезные недостатки при использовании передвижных воздушных компрессоров. Закачка воздуха в скважину с помощью последних часто приводит к взрывам, которые, как правило, сопровождаются травмированием людей, создают условия для открытого фонтанирования скважин, причиняют зна-
